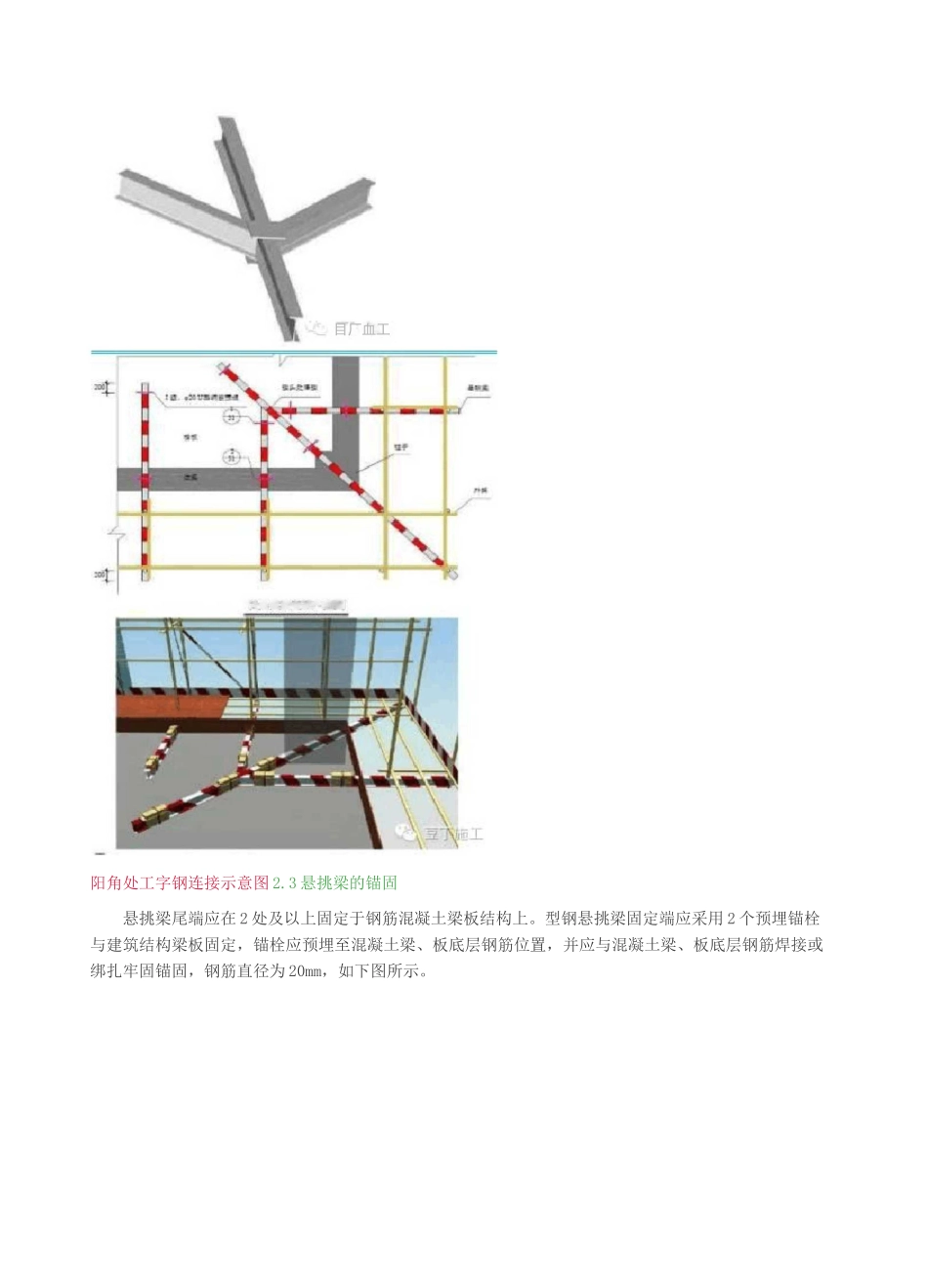

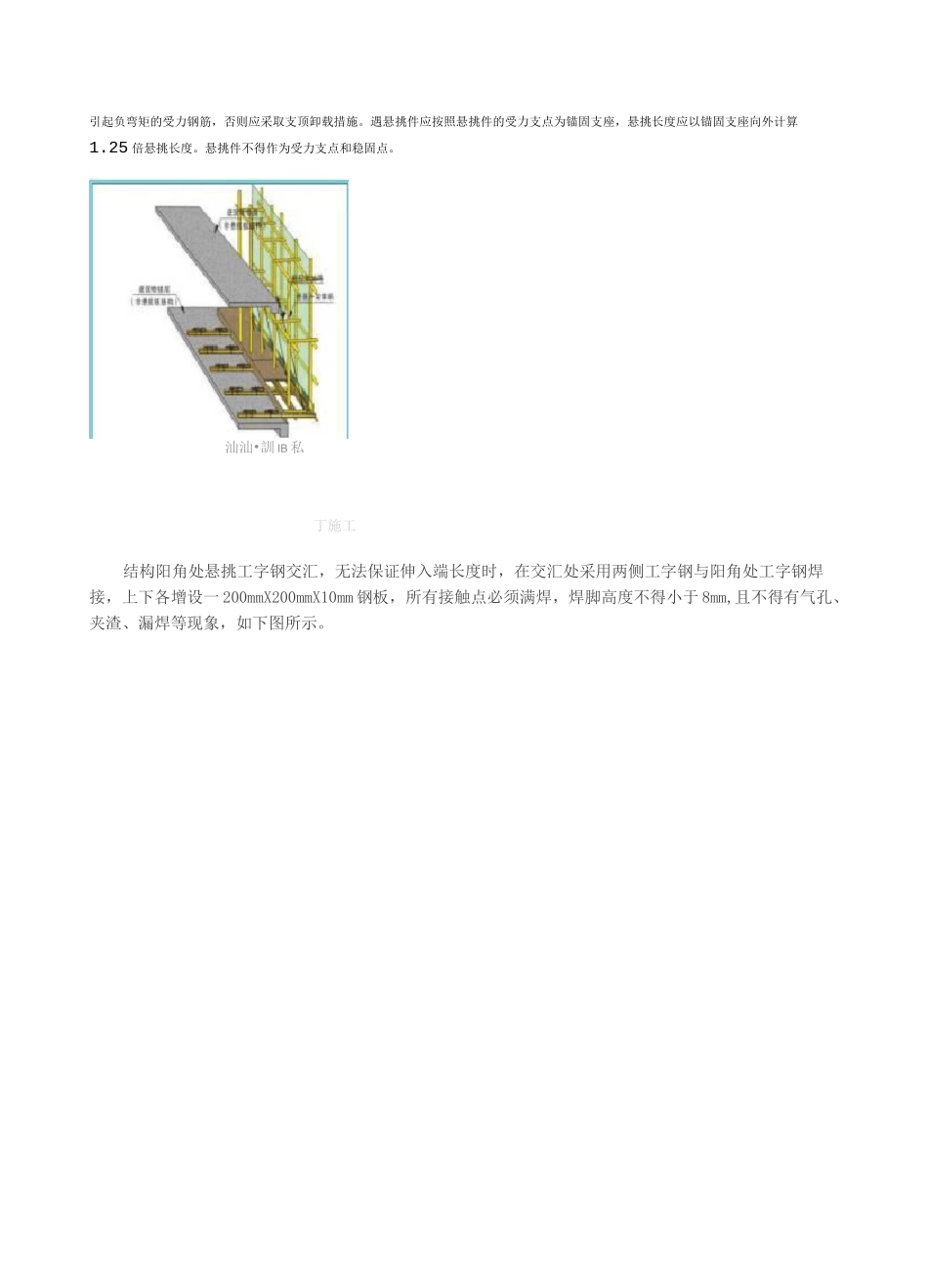

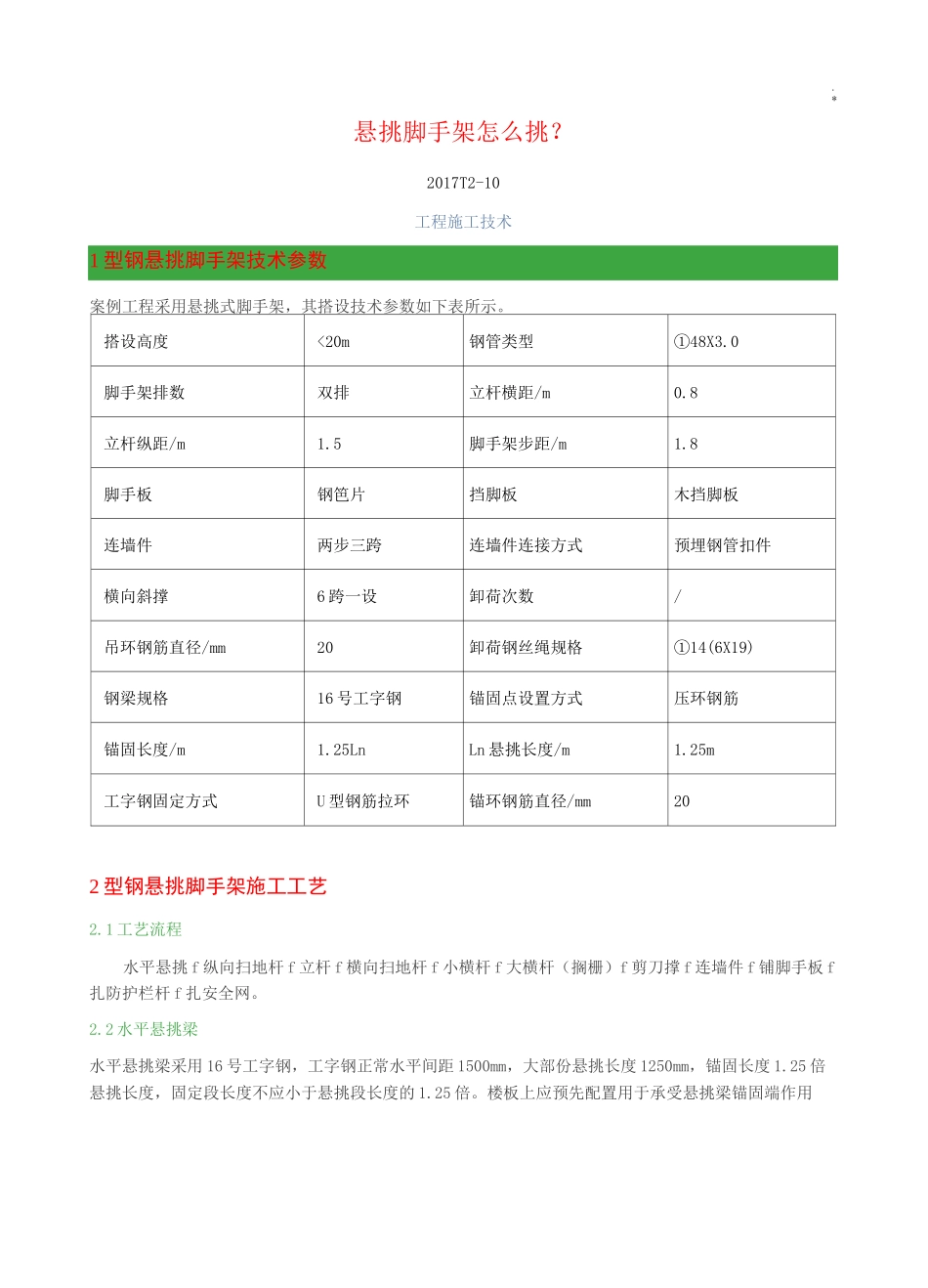

.*悬挑脚手架怎么挑？2017T2-10工程施工技术1 型钢悬挑脚手架技术参数案例工程采用悬挑式脚手架，其搭设技术参数如下表所示。搭设高度<20m钢管类型①48X3.0脚手架排数双排立杆横距/m0.8立杆纵距/m1.5脚手架步距/m1.8脚手板钢笆片挡脚板木挡脚板连墙件两步三跨连墙件连接方式预埋钢管扣件横向斜撑6 跨一设卸荷次数/吊环钢筋直径/mm20卸荷钢丝绳规格①14(6X19)钢梁规格16 号工字钢锚固点设置方式压环钢筋锚固长度/m1.25LnLn 悬挑长度/m1.25m工字钢固定方式U 型钢筋拉环锚环钢筋直径/mm202 型钢悬挑脚手架施工工艺2.1 工艺流程水平悬挑 f 纵向扫地杆 f 立杆 f 横向扫地杆 f 小横杆 f 大横杆（搁栅）f 剪刀撑 f 连墙件 f 铺脚手板 f扎防护栏杆 f 扎安全网。2.2 水平悬挑梁水平悬挑梁采用 16 号工字钢，工字钢正常水平间距 1500mm，大部份悬挑长度 1250mm，锚固长度 1.25 倍悬挑长度，固定段长度不应小于悬挑段长度的 1.25 倍。楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施。遇悬挑件应按照悬挑件的受力支点为锚固支座，悬挑长度应以锚固支座向外计算1.25 倍悬挑长度。悬挑件不得作为受力支点和稳固点。汕汕•訓 IB 私丁施工结构阳角处悬挑工字钢交汇，无法保证伸入端长度时，在交汇处采用两侧工字钢与阳角处工字钢焊接，上下各增设一 200mmX200mmX10mm 钢板，所有接触点必须满焊，焊脚高度不得小于 8mm,且不得有气孔、夹渣、漏焊等现象，如下图所示。目厂血工阳角处工字钢连接示意图 2.3 悬挑梁的锚固悬挑梁尾端应在 2 处及以上固定于钢筋混凝土梁板结构上。型钢悬挑梁固定端应采用 2 个预埋锚栓与建筑结构梁板固定，锚栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固锚固，钢筋直径为 20mm，如下图所示。匕豆丁施工4黜爍施嘟讎龍了”豆丁施工2.4 钢丝绳和花篮螺栓工字钢悬挑端设置 1 道① 14(6X19)的斜拉钢丝绳，钢丝绳与建筑结构拉结的吊环采用直径为 20mm的 HPB235 级圆钢筋。工字钢与钢丝绳拉结的下部应焊接防滑构件，防止钢丝绳的滑动。其大样图如下图所示。豆丁施.钢丝绳的受力卡扣应等距布设 3 个或以上，间距钢丝绳直径 6 倍，第 4 个卡扣为保险卡扣。钢丝绳卡扣螺丝应全部拧紧，不允许松动，绳的末端应形成一个安全弯，以检视绳受力时有无末端滑移的现象。其大样图如下图所示。執 D20Q钢进绳冏験疔...
