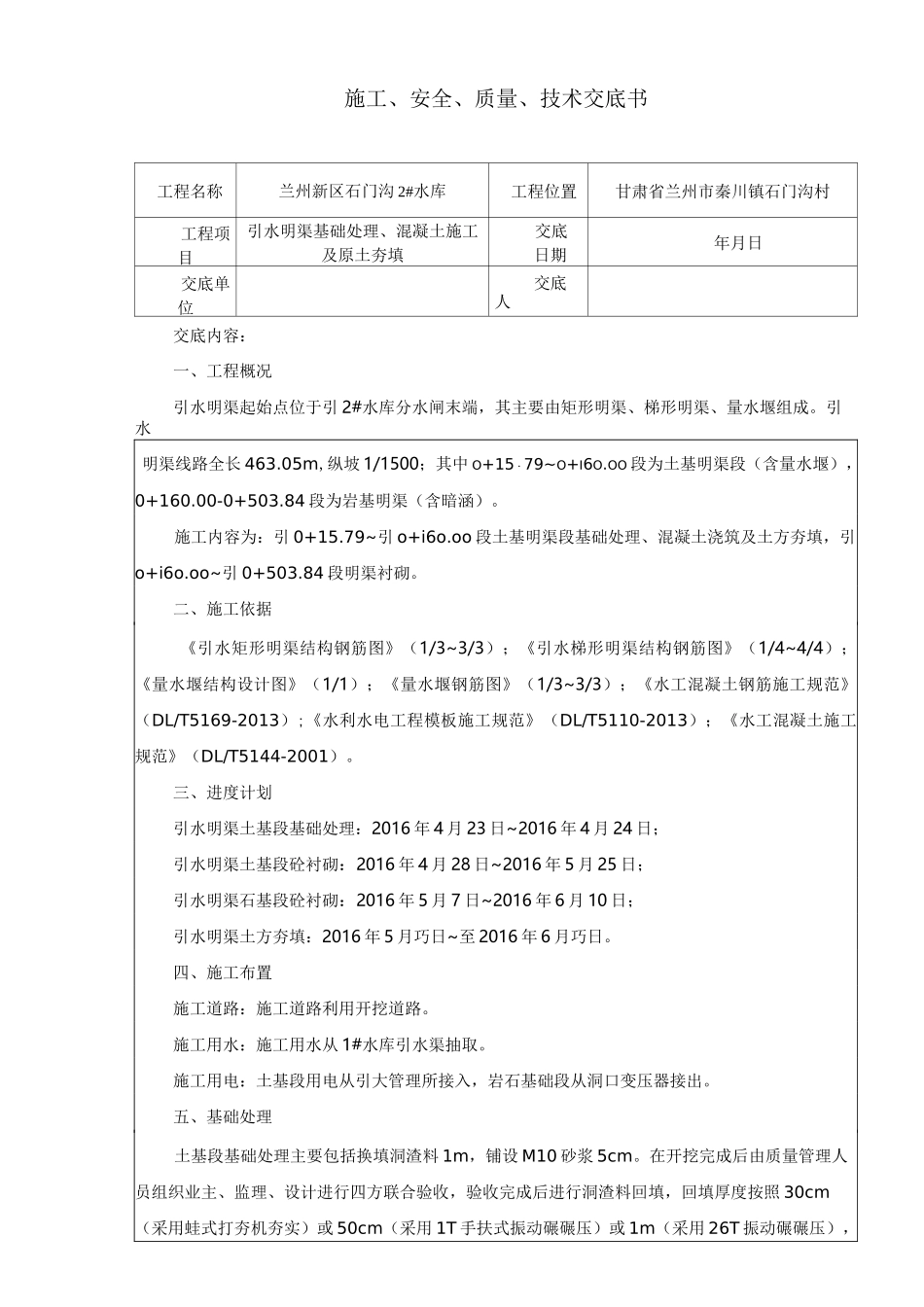

施工、安全、质量、技术交底书工程名称兰州新区石门沟 2#水库工程位置甘肃省兰州市秦川镇石门沟村工程项目引水明渠基础处理、混凝土施工及原土夯填交底日期年月日交底单位交底人交底内容：一、工程概况引水明渠起始点位于引 2#水库分水闸末端，其主要由矩形明渠、梯形明渠、量水堰组成。引水明渠线路全长 463.05m,纵坡 1/1500；其中 O+15・79~O+I6O.OO 段为土基明渠段（含量水堰），0+160.00-0+503.84 段为岩基明渠（含暗涵）。施工内容为：引 0+15.79~引 o+i6o.oo 段土基明渠段基础处理、混凝土浇筑及土方夯填，引o+i6o.oo~引 0+503.84 段明渠衬砌。二、施工依据《引水矩形明渠结构钢筋图》（1/3~3/3）；《引水梯形明渠结构钢筋图》（1/4~4/4）；《量水堰结构设计图》（1/1）；《量水堰钢筋图》（1/3~3/3）；《水工混凝土钢筋施工规范》（DL/T5169-2013）;《水利水电工程模板施工规范》（DL/T5110-2013）；《水工混凝土施工规范》（DL/T5144-2001）。三、进度计划引水明渠土基段基础处理：2016 年 4 月 23 日~2016 年 4 月 24 日；引水明渠土基段砼衬砌：2016 年 4 月 28 日~2016 年 5 月 25 日；引水明渠石基段砼衬砌：2016 年 5 月 7 日~2016 年 6 月 10 日；引水明渠土方夯填：2016 年 5 月巧日~至 2016 年 6 月巧日。四、施工布置施工道路：施工道路利用开挖道路。施工用水：施工用水从 1#水库引水渠抽取。施工用电：土基段用电从引大管理所接入，岩石基础段从洞口变压器接出。五、基础处理土基段基础处理主要包括换填洞渣料 1m，铺设 M10 砂浆 5cm。在开挖完成后由质量管理人员组织业主、监理、设计进行四方联合验收，验收完成后进行洞渣料回填，回填厚度按照 30cm（采用蛙式打夯机夯实）或 50cm（采用 1T 手扶式振动碾碾压）或 1m（采用 26T 振动碾碾压），要求压实后干密度不小于 2.2g/cm3，压实后洞渣料表面平整。页脚内容1页脚内容 3在洞渣料换填完成并经质量人员验收后进行 Mio 砂浆铺设，铺设前由测量人员放出明渠底板高程。铺设过程中保证砂浆厚度均匀，表面平整。六、混凝土施工明渠设计钢筋型号为① 14、① 20 和©8,段与段之间设置“652”型橡胶止水和 2cm 永久缝，填缝材料为聚乙烯闭孔泡沫板，缝面采用聚氨酯砂浆封口。土基段为矩形明渠，共 17 段，分为 5 种形式，每段均设置拉梁；量水堰位分为进口渐变段、喉道段和出口渐变段；基岩段明渠共 40 ...
