电机控制器可靠性测试流程VIP专享VIP免费

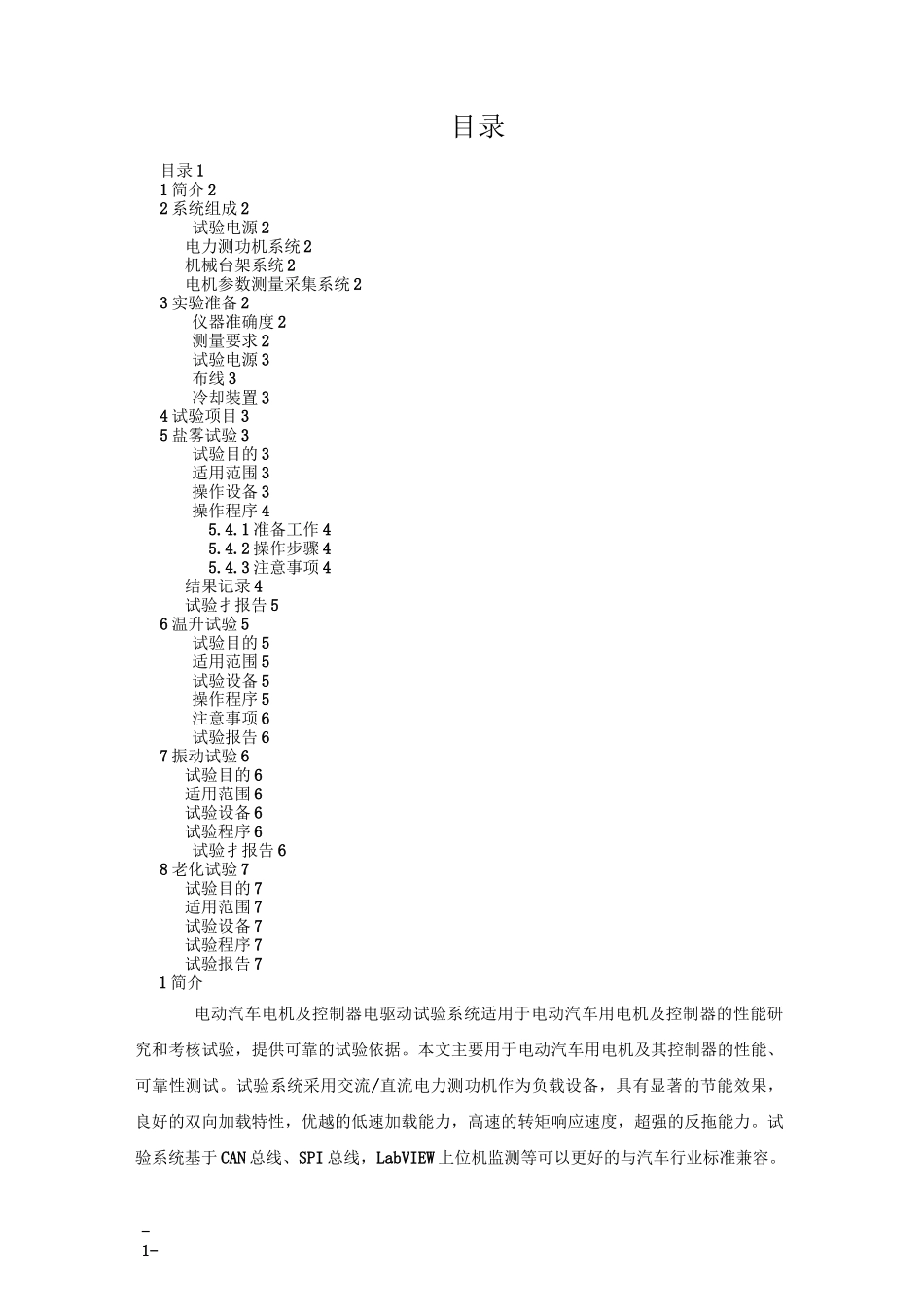

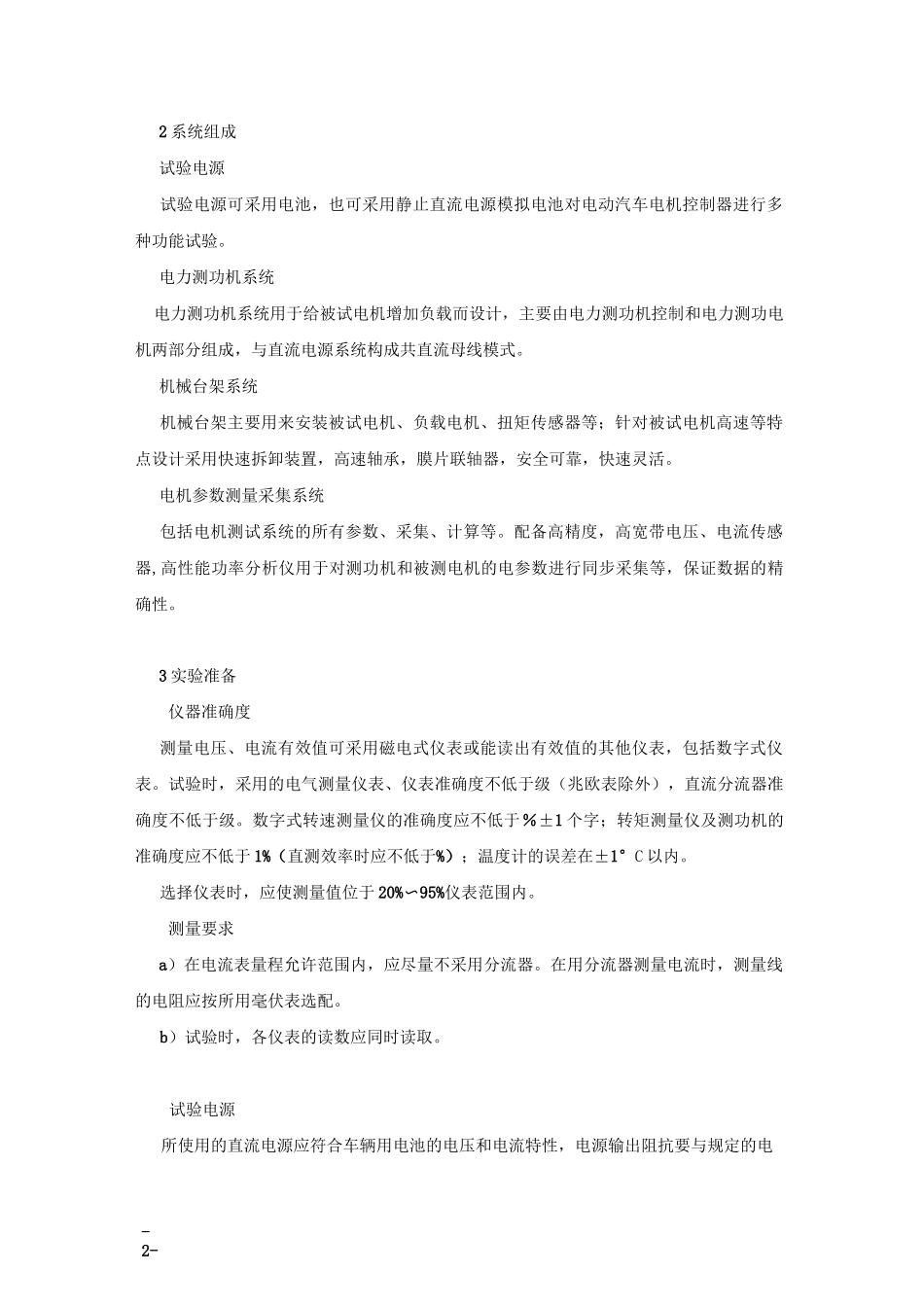

1电机控制器可靠性测试文件编号版次受控编号编制年—月—日审核年月日审定年月日批准年—月—日年月日发布年月日实施-1-目录目录 11 简介 22 系统组成 2试验电源 2电力测功机系统 2机械台架系统 2电机参数测量采集系统 23 实验准备 2仪器准确度 2测量要求 2试验电源 3布线 3冷却装置 34 试验项目 35 盐雾试验 3试验目的 3适用范围 3操作设备 3操作程序 45.4.1 准备工作 45.4.2 操作步骤 45.4.3 注意事项 4结果记录 4试验扌报告 56 温升试验 5试验目的 5适用范围 5试验设备 5操作程序 5注意事项 6试验报告 67 振动试验 6试验目的 6适用范围 6试验设备 6试验程序 6试验扌报告 68 老化试验 7试验目的 7适用范围 7试验设备 7试验程序 7试验报告 71 简介电动汽车电机及控制器电驱动试验系统适用于电动汽车用电机及控制器的性能研究和考核试验，提供可靠的试验依据。本文主要用于电动汽车用电机及其控制器的性能、可靠性测试。试验系统采用交流/直流电力测功机作为负载设备，具有显著的节能效果，良好的双向加载特性，优越的低速加载能力，高速的转矩响应速度，超强的反拖能力。试验系统基于 CAN 总线、SPI 总线，LabVIEW 上位机监测等可以更好的与汽车行业标准兼容。-2-2 系统组成试验电源试验电源可采用电池，也可采用静止直流电源模拟电池对电动汽车电机控制器进行多种功能试验。电力测功机系统电力测功机系统用于给被试电机增加负载而设计，主要由电力测功机控制和电力测功电机两部分组成，与直流电源系统构成共直流母线模式。机械台架系统机械台架主要用来安装被试电机、负载电机、扭矩传感器等；针对被试电机高速等特点设计采用快速拆卸装置，高速轴承，膜片联轴器，安全可靠，快速灵活。电机参数测量采集系统包括电机测试系统的所有参数、采集、计算等。配备高精度，高宽带电压、电流传感器,高性能功率分析仪用于对测功机和被测电机的电参数进行同步采集等，保证数据的精确性。3 实验准备仪器准确度测量电压、电流有效值可采用磁电式仪表或能读出有效值的其他仪表，包括数字式仪表。试验时，采用的电气测量仪表、仪表准确度不低于级（兆欧表除外），直流分流器准确度不低于级。数字式转速测量仪的准确度应不低于％±1 个字；转矩测量仪及测功机的准确度应不低于 1%（直测效率时应不低于%）；温度计的误差在±1°C 以内。选择仪表时，应使测量值位于 20%〜95%仪表范围内。测量要...
