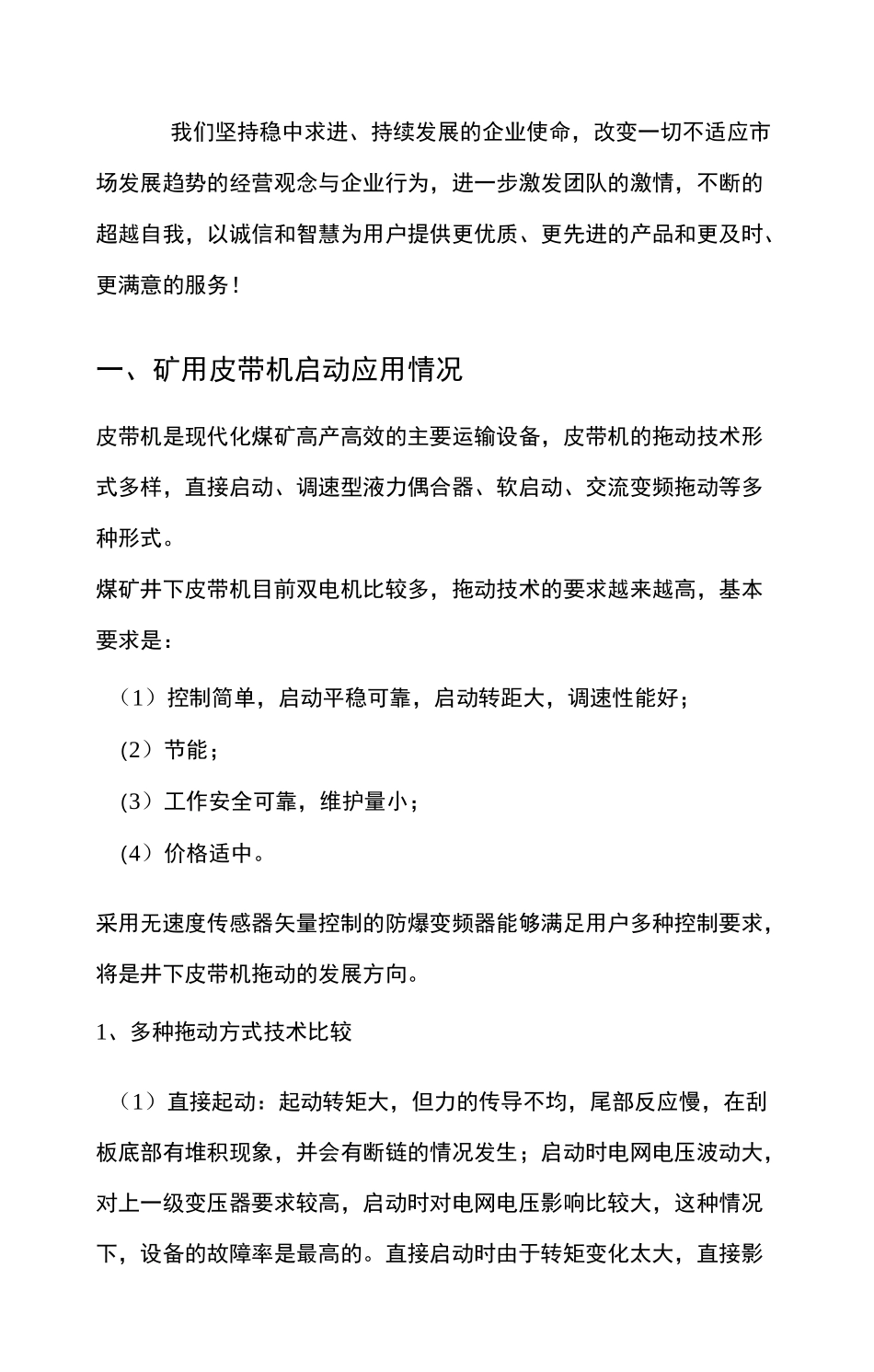

皮带机变频和软启动控制方案上海伟肯实业有限公司2009-5-18上海伟肯实业有限公司变频器及软起动器皮带机控制方案电话：021・电话：021・我们坚持稳中求进、持续发展的企业使命，改变一切不适应市场发展趋势的经营观念与企业行为，进一步激发团队的激情，不断的超越自我，以诚信和智慧为用户提供更优质、更先进的产品和更及时、更满意的服务！一、矿用皮带机启动应用情况皮带机是现代化煤矿高产高效的主要运输设备，皮带机的拖动技术形式多样，直接启动、调速型液力偶合器、软启动、交流变频拖动等多种形式。煤矿井下皮带机目前双电机比较多，拖动技术的要求越来越高，基本要求是：（1）控制简单，启动平稳可靠，启动转距大，调速性能好；（2）节能；（3）工作安全可靠，维护量小；（4）价格适中。采用无速度传感器矢量控制的防爆变频器能够满足用户多种控制要求，将是井下皮带机拖动的发展方向。1、多种拖动方式技术比较（1）直接起动：起动转矩大，但力的传导不均，尾部反应慢，在刮板底部有堆积现象，并会有断链的情况发生；启动时电网电压波动大，对上一级变压器要求较高，启动时对电网电压影响比较大，这种情况下，设备的故障率是最高的。直接启动时由于转矩变化太大，直接影响设备的机械寿命。上海伟肯实业有限公司变频器及软起动器皮带机控制方案电话：021・效半1.0uIu.i繪出转图 1 变频器和液力耦合器效率比较电话：021・(3)采用防爆软起动：软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路，主电路图见图 2。使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通,电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。多种起动方式可以选择，根据不同的应用，选择不同的起动方式:电话：021-弟3 页上海伟肯实业有限公司变频器及软起动器皮带机控制方案电压软启动方式、限流启动模式、转矩启动模式和功率启动模式。多种控制保护：缺相保护、短路保护、过载保护、逆序保护、...
