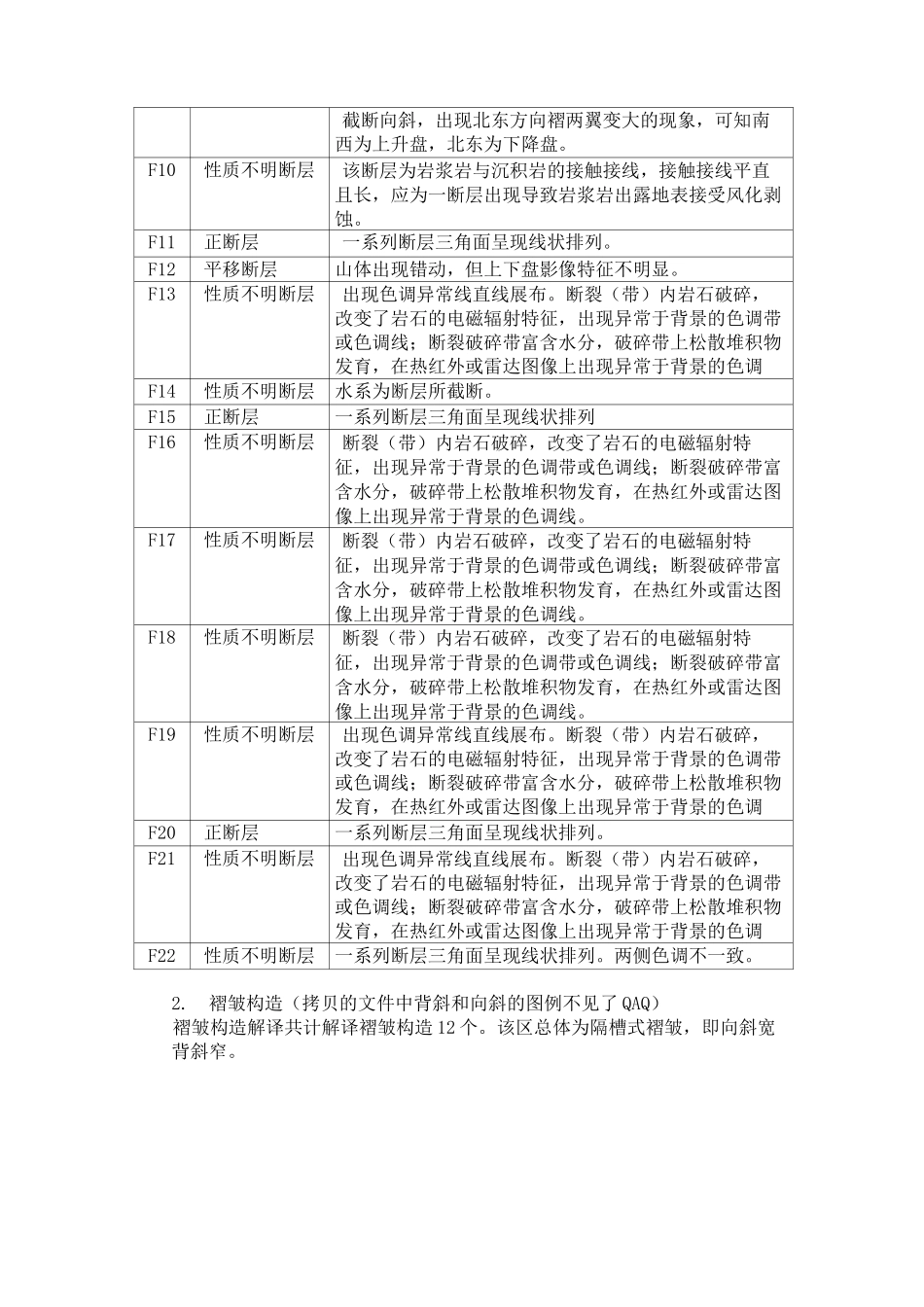

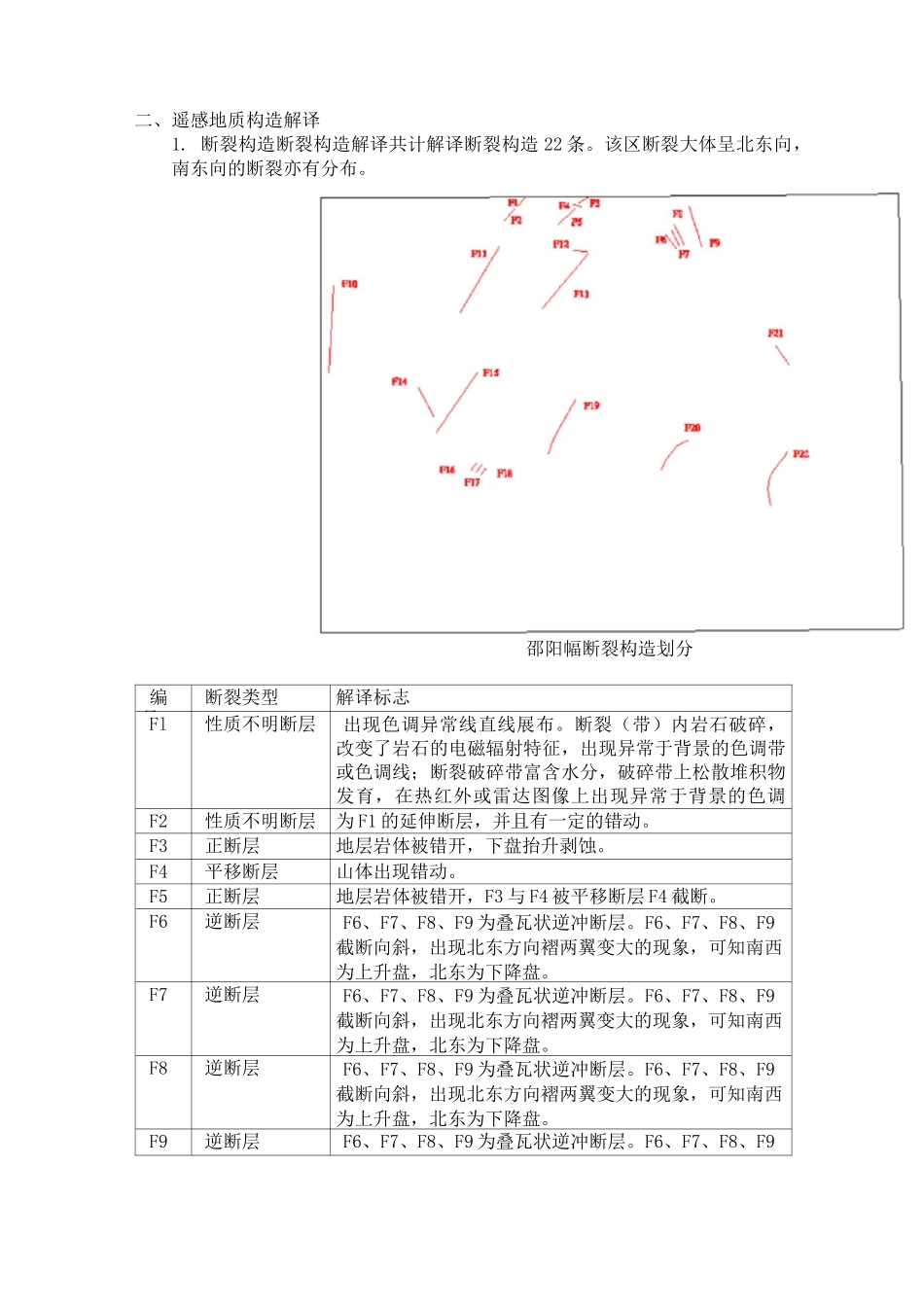

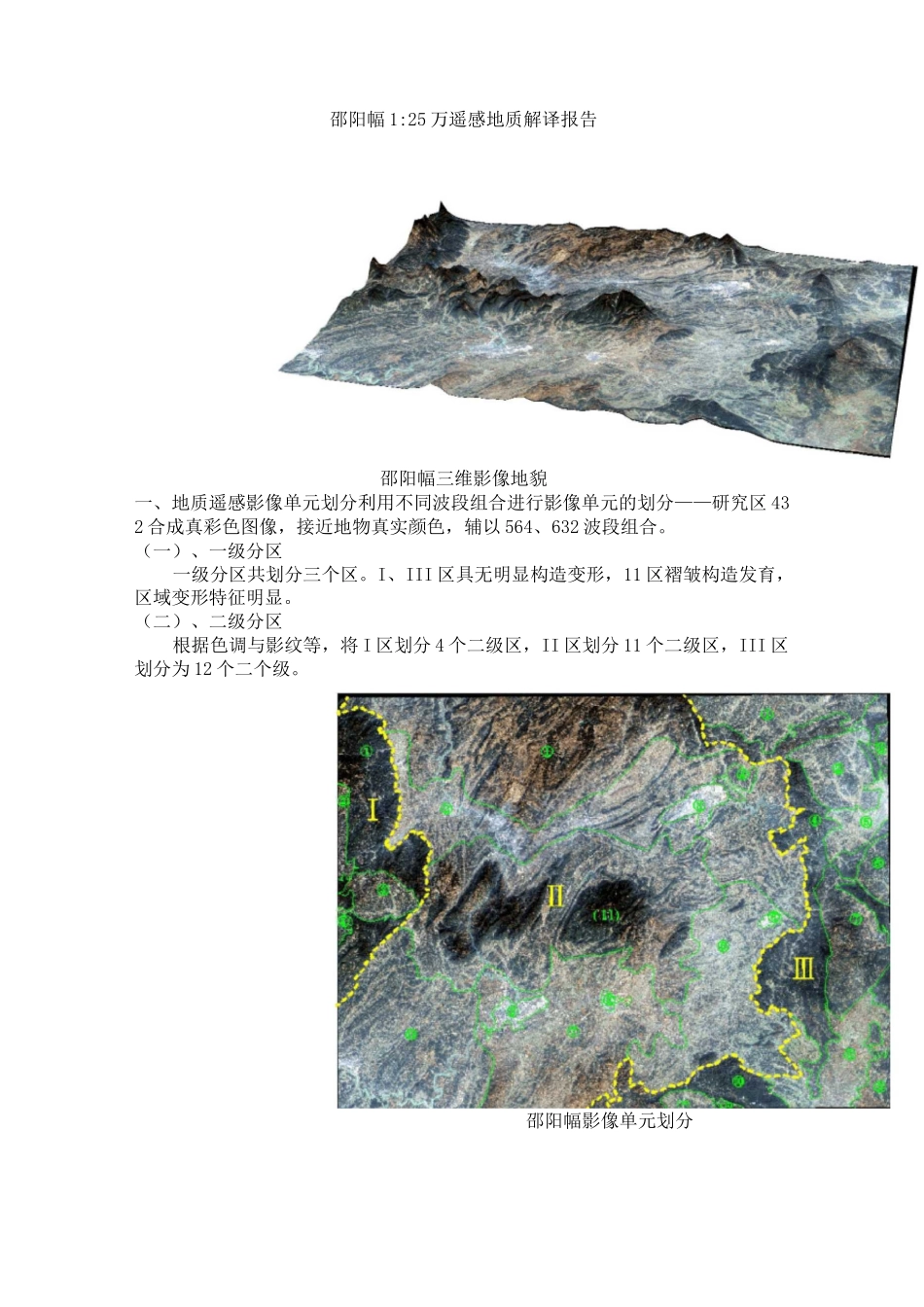

邵阳幅 1:25 万遥感地质解译报告邵阳幅三维影像地貌一、地质遥感影像单元划分利用不同波段组合进行影像单元的划分——研究区 432 合成真彩色图像，接近地物真实颜色，辅以 564、632 波段组合。（一）、一级分区一级分区共划分三个区。I、III 区具无明显构造变形，11 区褶皱构造发育，区域变形特征明显。（二）、二级分区根据色调与影纹等，将 I 区划分 4 个二级区，II 区划分 11 个二级区，III 区划分为 12 个二个级。邵阳幅影像单元划分二、遥感地质构造解译1. 断裂构造断裂构造解译共计解译断裂构造 22 条。该区断裂大体呈北东向，南东向的断裂亦有分布。邵阳幅断裂构造划分编号断裂类型解译标志Fl性质不明断层出现色调异常线直线展布。断裂（带）内岩石破碎，改变了岩石的电磁辐射特征，出现异常于背景的色调带或色调线；断裂破碎带富含水分，破碎带上松散堆积物发育，在热红外或雷达图像上出现异常于背景的色调线。F2性质不明断层为 F1 的延伸断层，并且有一定的错动。F3正断层地层岩体被错开，下盘抬升剥蚀。F4平移断层山体出现错动。F5正断层地层岩体被错开，F3 与 F4 被平移断层 F4 截断。F6逆断层F6、F7、F8、F9 为叠瓦状逆冲断层。F6、F7、F8、F9截断向斜，出现北东方向褶两翼变大的现象，可知南西为上升盘，北东为下降盘。F7逆断层F6、F7、F8、F9 为叠瓦状逆冲断层。F6、F7、F8、F9截断向斜，出现北东方向褶两翼变大的现象，可知南西为上升盘，北东为下降盘。F8逆断层F6、F7、F8、F9 为叠瓦状逆冲断层。F6、F7、F8、F9截断向斜，出现北东方向褶两翼变大的现象，可知南西为上升盘，北东为下降盘。F9逆断层F6、F7、F8、F9 为叠瓦状逆冲断层。F6、F7、F8、F9截断向斜，出现北东方向褶两翼变大的现象，可知南西为上升盘，北东为下降盘。F10性质不明断层该断层为岩浆岩与沉积岩的接触接线，接触接线平直且长，应为一断层出现导致岩浆岩出露地表接受风化剥蚀。F11正断层一系列断层三角面呈现线状排列。F12平移断层山体出现错动，但上下盘影像特征不明显。F13性质不明断层出现色调异常线直线展布。断裂（带）内岩石破碎，改变了岩石的电磁辐射特征，出现异常于背景的色调带或色调线；断裂破碎带富含水分，破碎带上松散堆积物发育，在热红外或雷达图像上出现异常于背景的色调线。F14性质不明断层水系为断层所截断。F15正断层一系列断层三角面呈现线状排列F16性质不明断层断裂（带）内岩石破碎，改变了岩石的电磁...
