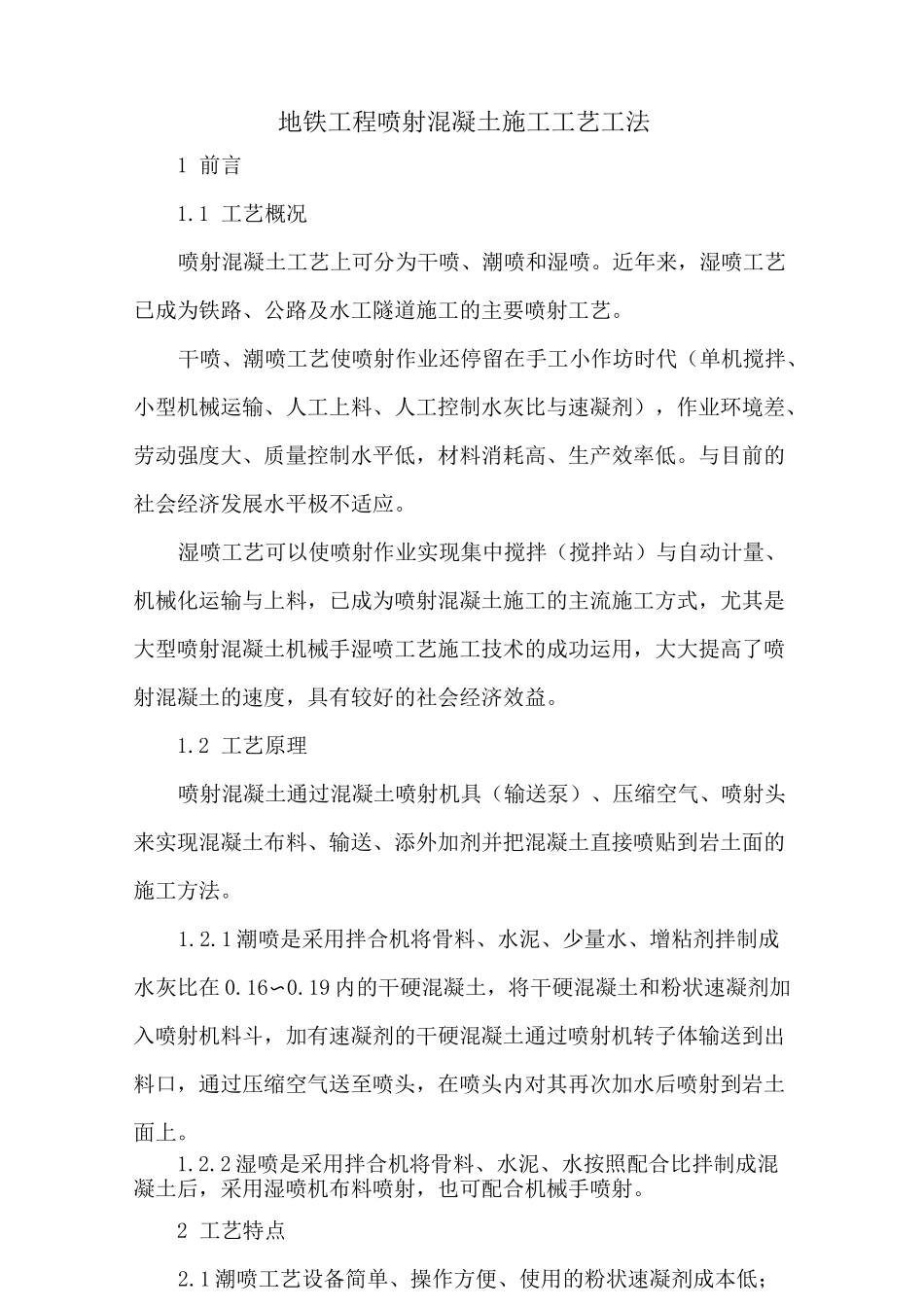

地铁工程喷射混凝土施工工艺工法1 前言1.1 工艺概况喷射混凝土工艺上可分为干喷、潮喷和湿喷。近年来，湿喷工艺已成为铁路、公路及水工隧道施工的主要喷射工艺。干喷、潮喷工艺使喷射作业还停留在手工小作坊时代（单机搅拌、小型机械运输、人工上料、人工控制水灰比与速凝剂），作业环境差、劳动强度大、质量控制水平低，材料消耗高、生产效率低。与目前的社会经济发展水平极不适应。湿喷工艺可以使喷射作业实现集中搅拌（搅拌站）与自动计量、机械化运输与上料，已成为喷射混凝土施工的主流施工方式，尤其是大型喷射混凝土机械手湿喷工艺施工技术的成功运用，大大提高了喷射混凝土的速度，具有较好的社会经济效益。1.2 工艺原理喷射混凝土通过混凝土喷射机具（输送泵）、压缩空气、喷射头来实现混凝土布料、输送、添外加剂并把混凝土直接喷贴到岩土面的施工方法。1.2.1 潮喷是采用拌合机将骨料、水泥、少量水、增粘剂拌制成水灰比在 0.16〜0.19 内的干硬混凝土，将干硬混凝土和粉状速凝剂加入喷射机料斗，加有速凝剂的干硬混凝土通过喷射机转子体输送到出料口，通过压缩空气送至喷头，在喷头内对其再次加水后喷射到岩土面上。1.2.2 湿喷是采用拌合机将骨料、水泥、水按照配合比拌制成混凝土后，采用湿喷机布料喷射，也可配合机械手喷射。2 工艺特点2.1 潮喷工艺设备简单、操作方便、使用的粉状速凝剂成本低；但喷射回弹量比干喷小，粉尘少，所喷射混凝土强度比干喷高，适用范围比较广。2.2 湿喷工艺相对前两类工艺具有喷射回弹量小，粉尘少，对环境污染小，所喷射混凝土强度高的特点，是目前重点推广的喷射工艺。3 适用范围适用所有铁路、公路隧道和水下通道以及高边坡防护等工程的喷射混凝土施工。4 主要引用标准《高速铁路隧道工程施工技术指南》《高速铁路隧道工程施工质量验收标准》《铁路混凝土工程施工技术指南》《铁路混凝土工程施工质量验收标准》5 施工方法潮喷和小型湿喷机湿喷作业采用小型机具，配合作业平台进行，大型湿喷作业大多采用机械手进行。6 工艺流程及操作要点6.1 工艺流程6.1.1 潮喷工艺图2 潮喷混凝图 1 潮喷混凝土施工工艺场作1 工艺流程图见图 1。2 工艺流程说明1）试验室严格控制好喷射混凝土的配合比。2）喷射时喷嘴垂直于受喷岩面，保持 1m 左右距离，分片作螺旋往复运动，直到达规定厚度，并控制好喷射混凝土表面的平整度。3）对渗漏水比较小的地方，喷射从无水处向有水处进行；对于渗漏水...
