数据库课程设计报告火车订票系统VIP免费

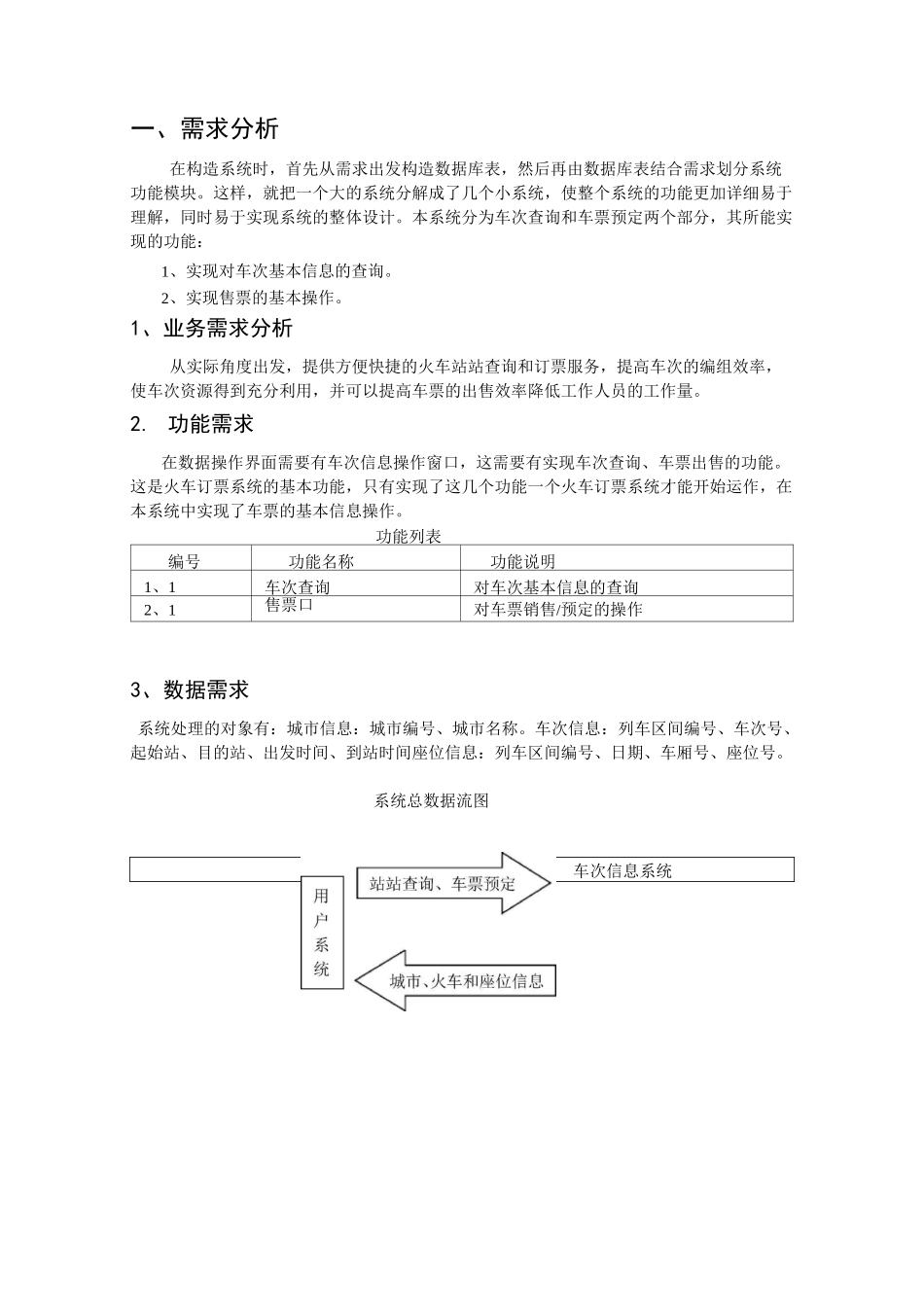

一、需求分析在构造系统时，首先从需求出发构造数据库表，然后再由数据库表结合需求划分系统功能模块。这样，就把一个大的系统分解成了几个小系统，使整个系统的功能更加详细易于理解，同时易于实现系统的整体设计。本系统分为车次查询和车票预定两个部分，其所能实现的功能：1、实现对车次基本信息的查询。2、实现售票的基本操作。1、业务需求分析从实际角度出发，提供方便快捷的火车站站查询和订票服务，提高车次的编组效率，使车次资源得到充分利用，并可以提高车票的出售效率降低工作人员的工作量。2. 功能需求在数据操作界面需要有车次信息操作窗口，这需要有实现车次查询、车票出售的功能。这是火车订票系统的基本功能，只有实现了这几个功能一个火车订票系统才能开始运作，在本系统中实现了车票的基本信息操作。功能列表编号功能名称功能说明1、1车次查询对车次基本信息的查询2、1售票口对车票销售/预定的操作3、数据需求系统处理的对象有：城市信息：城市编号、城市名称。车次信息：列车区间编号、车次号、起始站、目的站、出发时间、到站时间座位信息：列车区间编号、日期、车厢号、座位号。系统总数据流图车次信息系统1火车订票系车票预定或出售车次查询数据字典数据项编号数据项名数据项含义存储结构IDC-1TrainlD车次号Char(255)IDC-2CitylD城市名Char(255)IDC-3TrainIntervallD列车区间号Int(10)IDC-4Start起始站Int(10)IDC-5End目的站Int(10)IDC-6Starttime发车时间Char(255)IDC-7Arrivetime到站时间Char(255)IDC-8Date日期Char(255)IDC-9CarNo车厢号Int(10)IDC-10SeatNo座位号Int(10)二、概要设计（一）、系统组成系统开发的总体目标是实现火车票订/售票管理的系统化和自动化，保证车票售出和车次信息管理的正确无误，确保车票和车次管理的有效。在本系统中分为两个部分，分别是车次信息功能部分和车票预定功能部分，主要任务是对车次信息、车票信息等操作及外理。本系统为 C/S 结构，运行平台为 jdk1.6 以上版本，以及 MySQL6.0 以上版本。下图为系统结构图：系统框架（二）、数据库设计1、概念结构设计概念设计阶段主要是将需求分析阶段得到的用户需求抽象为信息结构（概念模型）的过程。根据之前的分析，数据库应该主要的实体有列车区间和车票信息。2经过分析得到的实体关系图如下实体关系图2、逻辑结构设计将 E-R 图转化为关系模式：在设计时，将一个 1：n 联系的单方主码加至多方。一个实体单独转化成一张表。根据设...
