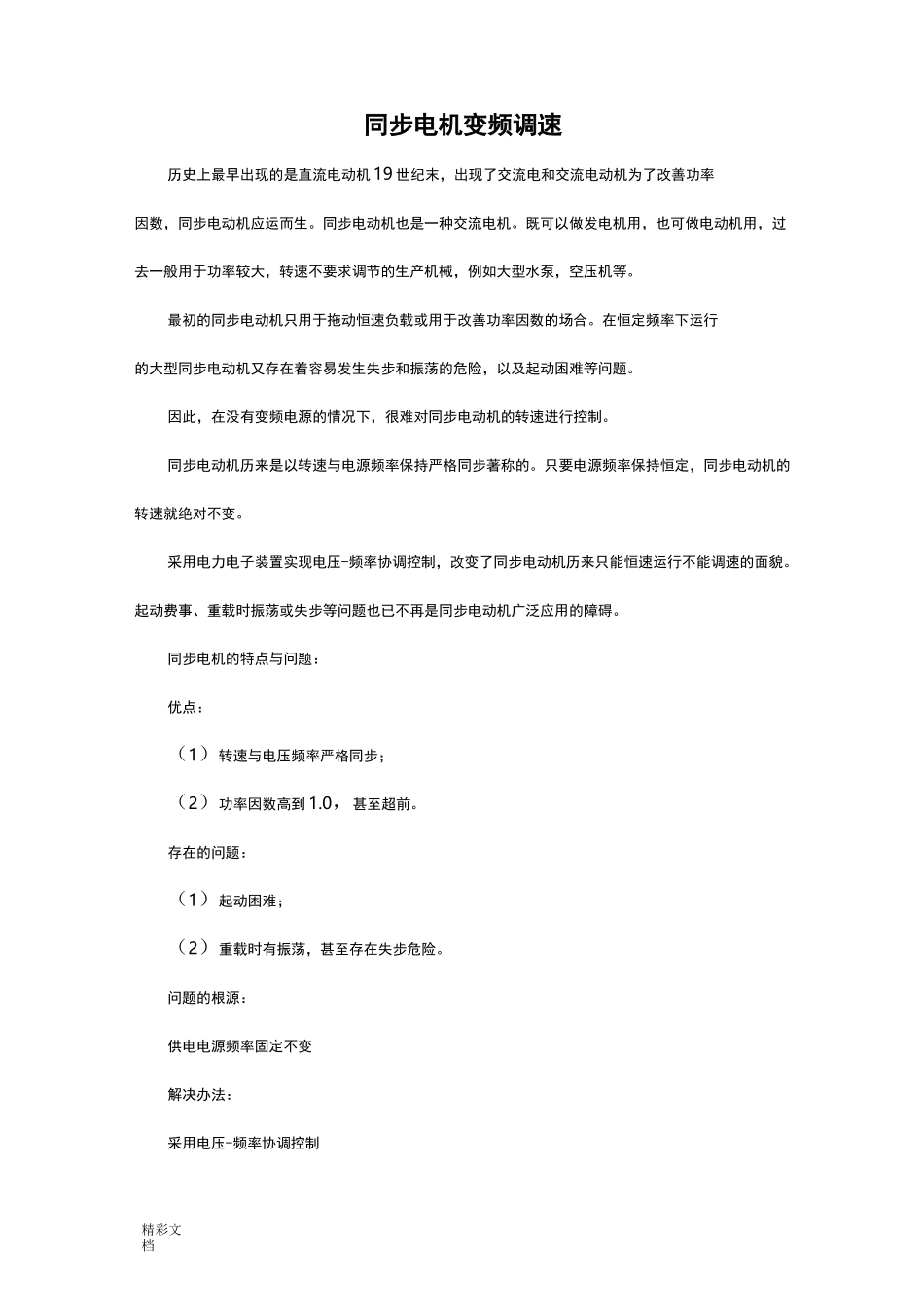

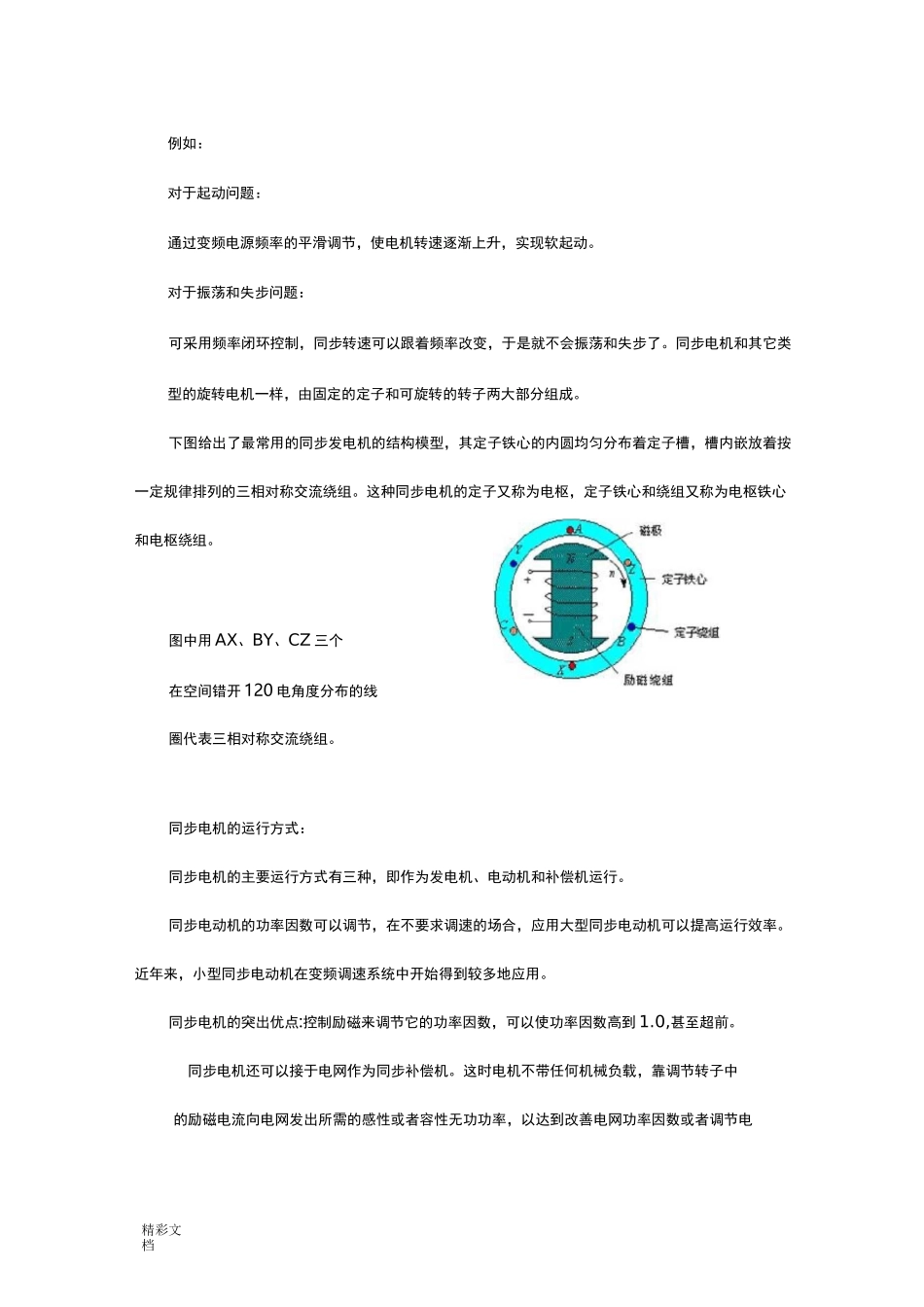

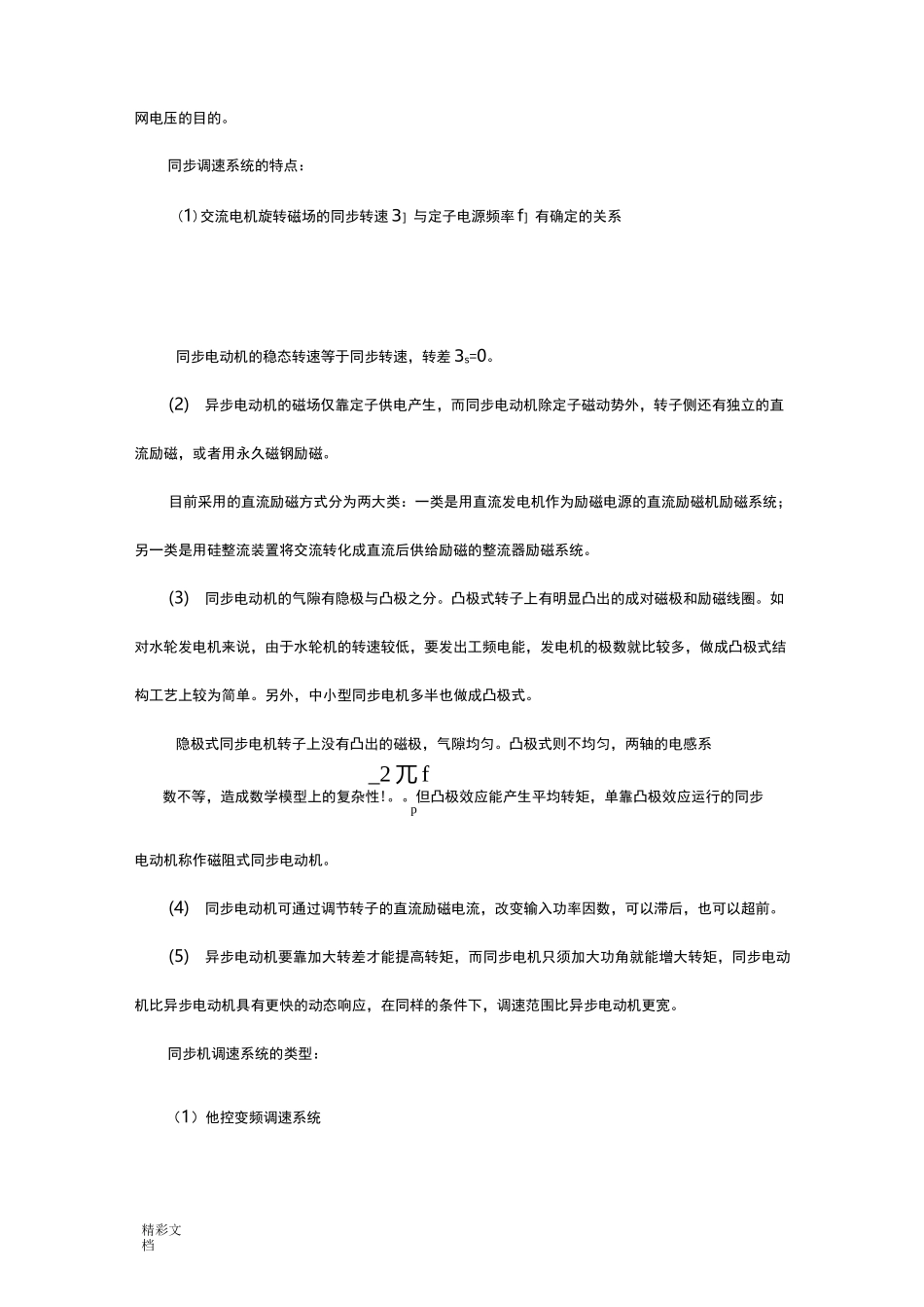

精彩文档同步电机变频调速历史上最早出现的是直流电动机 19 世纪末,出现了交流电和交流电动机为了改善功率因数,同步电动机应运而生。同步电动机也是一种交流电机。既可以做发电机用,也可做电动机用,过去一般用于功率较大,转速不要求调节的生产机械,例如大型水泵,空压机等。最初的同步电动机只用于拖动恒速负载或用于改善功率因数的场合。在恒定频率下运行的大型同步电动机又存在着容易发生失步和振荡的危险,以及起动困难等问题。因此,在没有变频电源的情况下,很难对同步电动机的转速进行控制。同步电动机历来是以转速与电源频率保持严格同步著称的。只要电源频率保持恒定,同步电动机的转速就绝对不变。采用电力电子装置实现电压-频率协调控制,改变了同步电动机历来只能恒速运行不能调速的面貌。起动费事、重载时振荡或失步等问题也已不再是同步电动机广泛应用的障碍。同步电机的特点与问题:优点:(1)转速与电压频率严格同步;(2)功率因数高到 1.0,甚至超前。存在的问题:(1)起动困难;(2)重载时有振荡,甚至存在失步危险。问题的根源:供电电源频率固定不变解决办法:采用电压-频率协调控制精彩文档例如:对于起动问题:通过变频电源频率的平滑调节,使电机转速逐渐上升,实现软起动。对于振荡和失步问题:可采用频率闭环控制,同步转速可以跟着频率改变,于是就不会振荡和失步了。同步电机和其它类型的旋转电机一样,由固定的定子和可旋转的转子两大部分组成。下图给出了最常用的同步发电机的结构模型,其定子铁心的内圆均匀分布着定子槽,槽内嵌放着按一定规律排列的三相对称交流绕组。这种同步电机的定子又称为电枢,定子铁心和绕组又称为电枢铁心和电枢绕组。图中用 AX、BY、CZ 三个在空间错开 120 电角度分布的线圈代表三相对称交流绕组。同步电机的运行方式:同步电机的主要运行方式有三种,即作为发电机、电动机和补偿机运行。同步电动机的功率因数可以调节,在不要求调速的场合,应用大型同步电动机可以提高运行效率。近年来,小型同步电动机在变频调速系统中开始得到较多地应用。同步电机的突出优点:控制励磁来调节它的功率因数,可以使功率因数高到 1.0,甚至超前。同步电机还可以接于电网作为同步补偿机。这时电机不带任何机械负载,靠调节转子中的励磁电流向电网发出所需的感性或者容性无功功率,以达到改善电网功率因数或者调节电精彩文档网电压的目的。同步调速系统的特点:(1)交流电机旋转磁场的同步...
