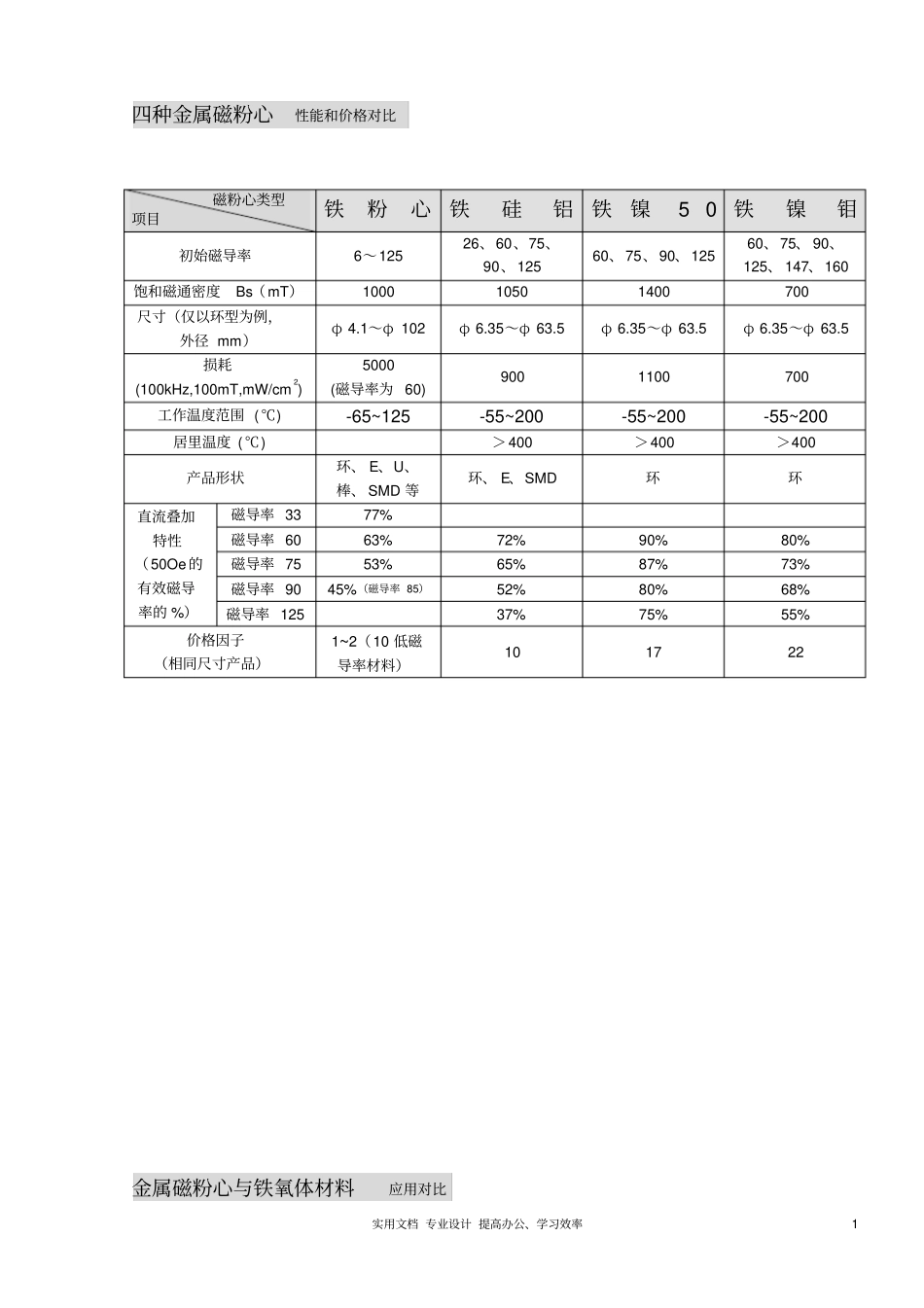

实用文档 专业设计 提高办公、学习效率1 四种金属磁粉心性能和价格对比磁粉心类型项目铁粉心铁硅铝铁镍5 0 铁镍钼初始磁导率6~125 26、60、75、90、125 60、75、90、125 60、75、 90、125、 147、160 饱和磁通密度Bs(mT)1000 1050 1400 700 尺寸(仅以环型为例,外径 mm)φ 4.1~φ 102 φ 6.35~φ 63.5 φ 6.35~φ 63.5 φ 6.35~φ 63.5 损耗(100kHz,100mT,mW/cm2) 5000 (磁导率为 60) 900 1100 700 工作温度范围 (℃) -65~125-55~200-55~200-55~200居里温度 (℃) >400 >400 >400 产品形状环、 E、U、棒、 SMD 等环、 E、SMD 环环直流叠加特性(50Oe 的有效磁导率的 %)磁导率 33 77% 磁导率 60 63% 72% 90% 80% 磁导率 75 53% 65% 87% 73% 磁导率 90 45%(磁导率 85)52% 80% 68% 磁导率 125 37% 75% 55% 价格因子(相同尺寸产品)1~2(10 低磁导率材料)10 17 22 金属磁粉心与铁氧体材料应用对比实用文档 专业设计 提高办公、学习效率2 应用之功率变压器材料典型频率范围( Hz)工作温度范围(℃)尺寸类型极限功率容量价格优(劣)特性MnZn铁氧体NiZn 铁氧体10k~1M 50k~1G -55 ~150 -55 ~150 Gu、环、 E 等极限尺寸为500cm3 Gu、环、 E 等极限尺寸为250cm3低低低中高磁导率、高频低损耗(饱和磁通密度低)适中的磁导率和高频低损耗(饱和磁通密度低)高磁导率铁粉心中磁导率铁粉心低磁导率铁粉心—25k ~1M 1M ~ 1G —-55~125 -55~125 —极限尺寸为350cm3 极限尺寸为350cm3 —中中—低低(高损耗,低磁导率)低损耗,良好的稳定性(磁导率低)低损耗,良好的稳定性(磁导率低)铁镍钼磁粉心铁镍 50 磁粉心铁硅铝磁粉心5k~200k 5k~50k 5k~200k -55~200 -55~200 -55~200 环型极限外径到φ63.5mm 环型极限外径到φ63.5mm 环型极限外径到φ63.5mm 中中中高高中非常稳定 (低的磁导率限定该材料只能用到单端反激变压器上) 非常稳定、高BS(低的磁导率限定该材料只能用到单端反激变压器上 ) 非常稳定、高BS(低的磁导率限定该材料只能用到单端反激变压器上 ) 应用之 RF 变压器材料典型频率范围( Hz)工作温度范围(℃)尺寸类型极限功率容量价格优(劣)特性MnZn铁氧体NiZn 铁氧体1M~5M 50k~1G -55 ~150 -55 ~150 大多为环、 Gu和其他小类型环、 Gu和其他小类型低低低中高磁导率、...
