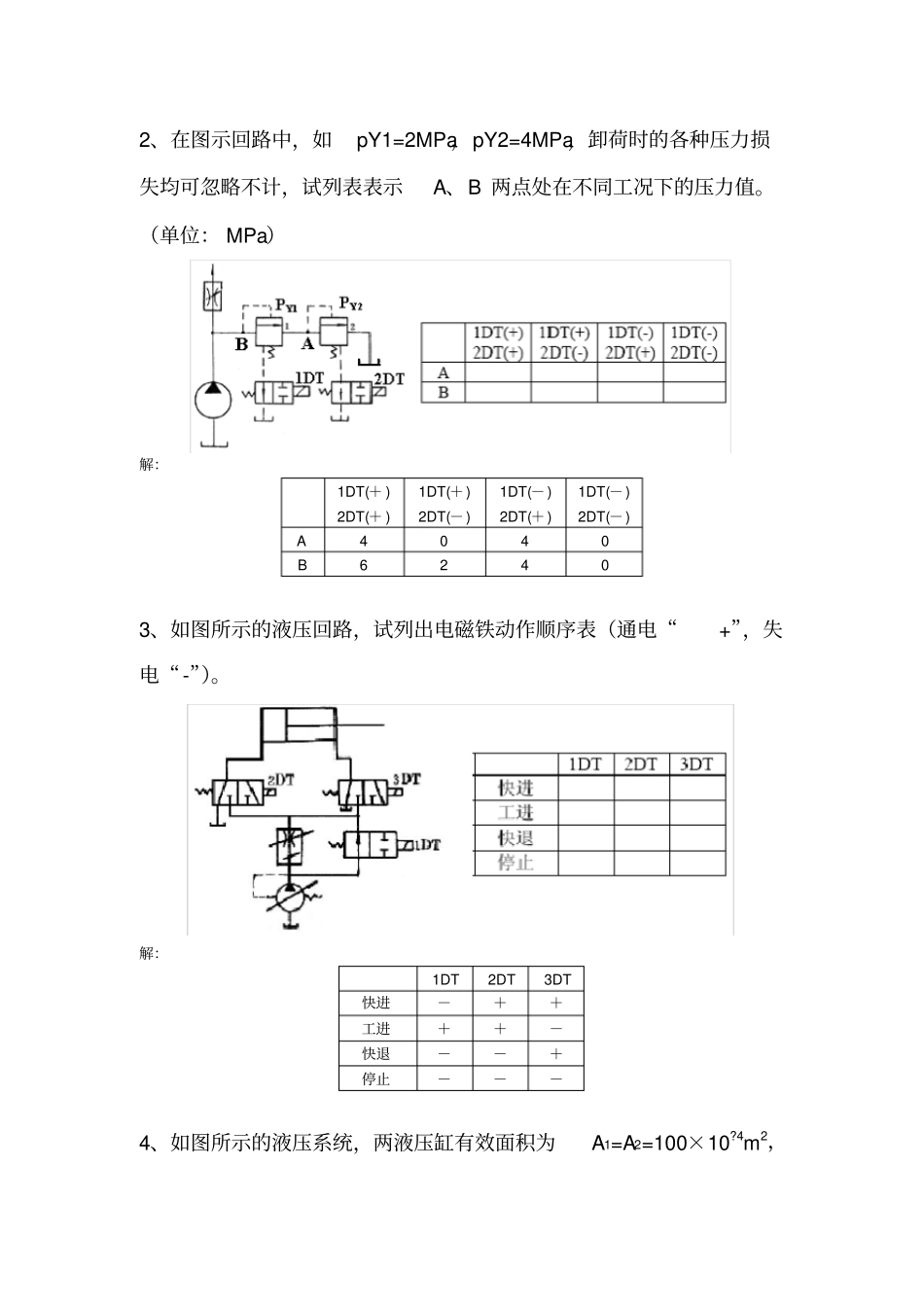

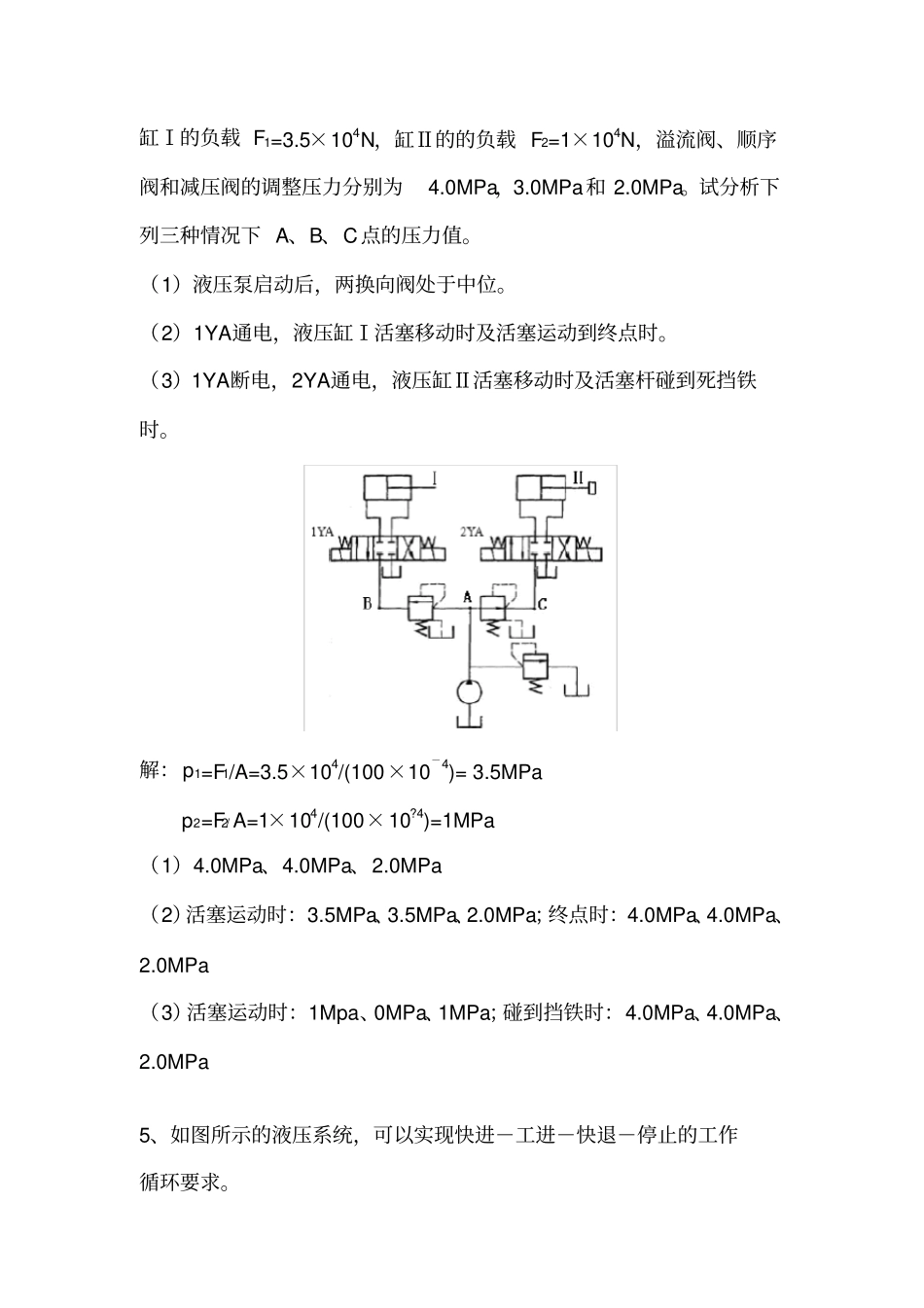

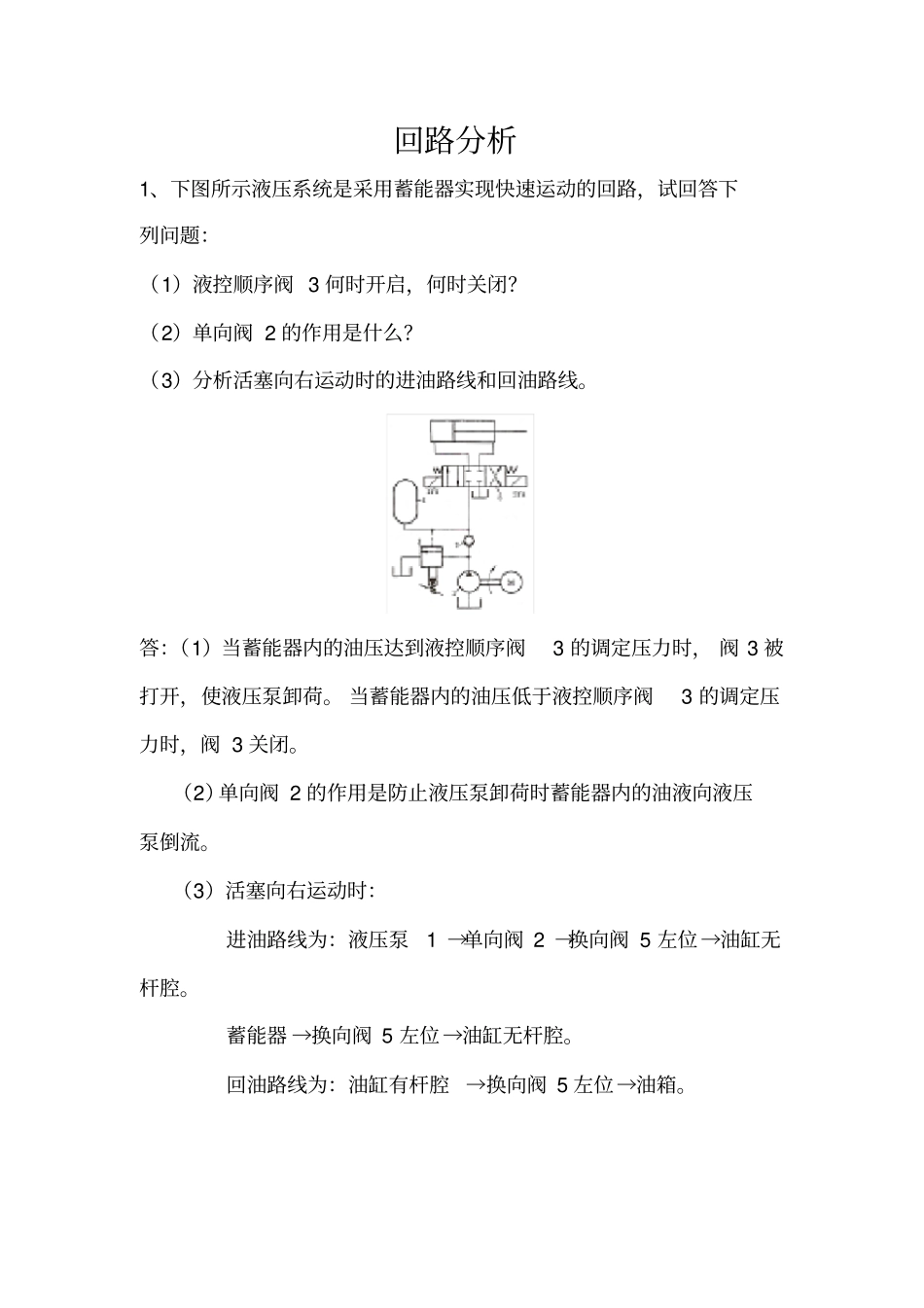

回路分析1、下图所示液压系统是采用蓄能器实现快速运动的回路，试回答下列问题：（1）液控顺序阀 3 何时开启，何时关闭？（2）单向阀 2 的作用是什么？（3）分析活塞向右运动时的进油路线和回油路线。答：（1）当蓄能器内的油压达到液控顺序阀3 的调定压力时， 阀 3 被打开，使液压泵卸荷。 当蓄能器内的油压低于液控顺序阀3 的调定压力时，阀 3 关闭。（2）单向阀 2 的作用是防止液压泵卸荷时蓄能器内的油液向液压泵倒流。（3）活塞向右运动时：进油路线为：液压泵1 →单向阀 2 →换向阀 5 左位→油缸无杆腔。蓄能器 →换向阀 5 左位→油缸无杆腔。回油路线为：油缸有杆腔→换向阀 5 左位→油箱。2、在图示回路中，如pY1=2MPa，pY2=4MPa，卸荷时的各种压力损失均可忽略不计，试列表表示A、B 两点处在不同工况下的压力值。（单位： MPa）解：1DT(＋ )2DT(＋ )1DT(＋)2DT(－)1DT(－)2DT(＋)1DT(－)2DT(－)A4040B62403、如图所示的液压回路，试列出电磁铁动作顺序表（通电“+”，失电“-”）。解：1DT2DT3DT快进－＋＋工进＋＋－快退－－＋停止－－－4、如图所示的液压系统，两液压缸有效面积为A1=A2=100×10?4m2，缸Ⅰ的负载 F1=3.5×104N，缸Ⅱ的的负载 F2=1×104N，溢流阀、顺序阀和减压阀的调整压力分别为4.0MPa，3.0MPa和 2.0MPa。试分析下列三种情况下 A、B、C点的压力值。（1）液压泵启动后，两换向阀处于中位。（2）1YA通电，液压缸Ⅰ活塞移动时及活塞运动到终点时。（3）1YA断电，2YA通电，液压缸Ⅱ活塞移动时及活塞杆碰到死挡铁时。解：p1=F1/A=3.5×104/(100×10－4)= 3.5MPap2=F2/ A=1×104/(100×10?4)=1MPa（1）4.0MPa、4.0MPa、2.0MPa（2）活塞运动时：3.5MPa、3.5MPa、2.0MPa；终点时：4.0MPa、4.0MPa、2.0MPa（3）活塞运动时：1Mpa、0MPa、1MPa；碰到挡铁时：4.0MPa、4.0MPa、2.0MPa5、如图所示的液压系统，可以实现快进－工进－快退－停止的工作循环要求。（1）说出图中标有序号的液压元件的名称。（2）填出电磁铁动作顺序表。答：（1）1－变量泵， 2－调速阀， 3－二位二通电磁换向阀， 4－二位三通电磁换向阀， 5－单杆液压缸。（2）动作电磁铁1YA2YA3YA快进－＋＋工进＋＋－快退－－＋停止－－－6、如图所示的液压系统，可以实现快进－工进－快退－停止的工作循环要求（1）说出图中标有序号的液压元件的名称。（2）写出电磁铁动作顺序表。解：（1）1－三位四通电磁换向阀，2－调速阀， ...
