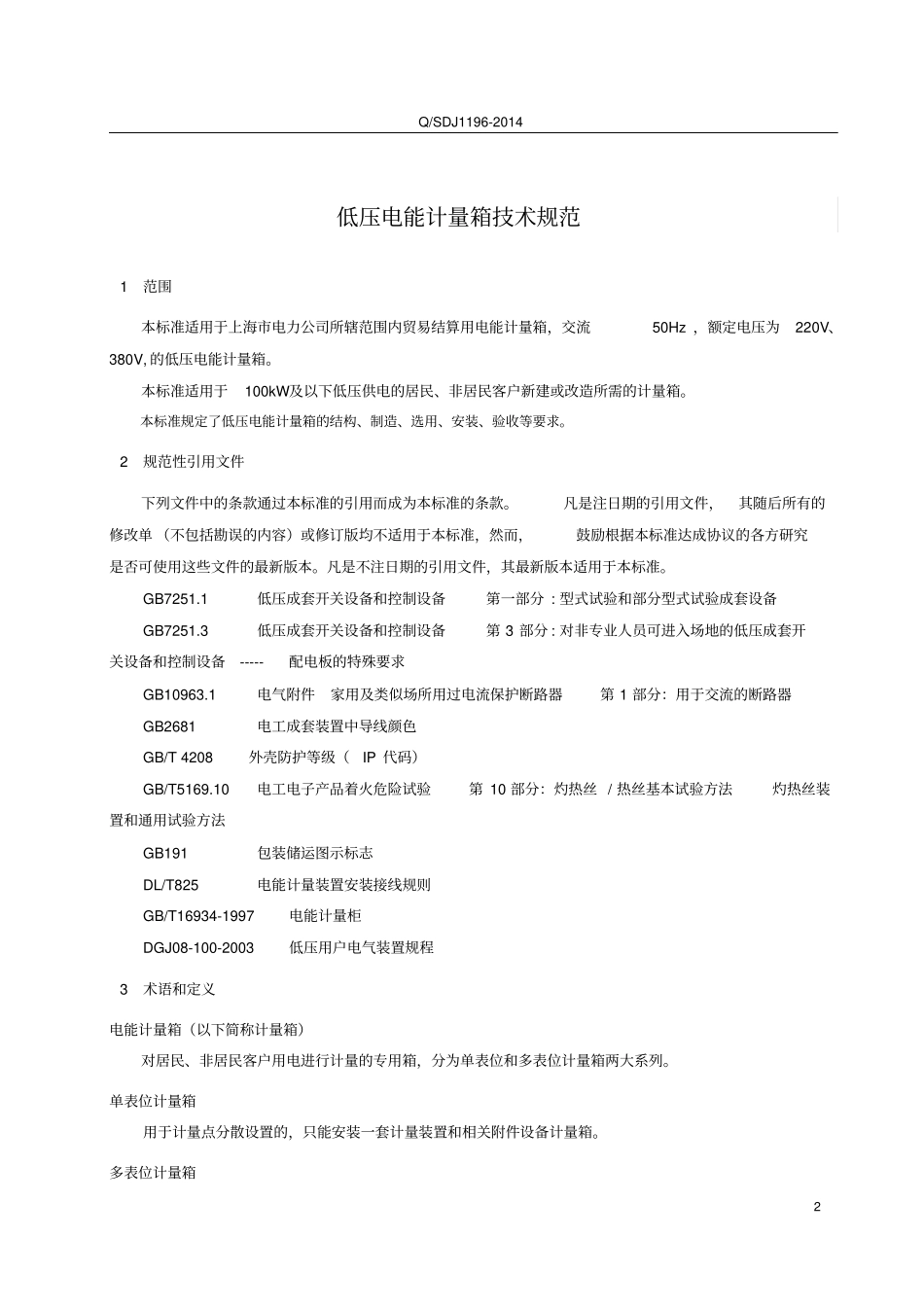

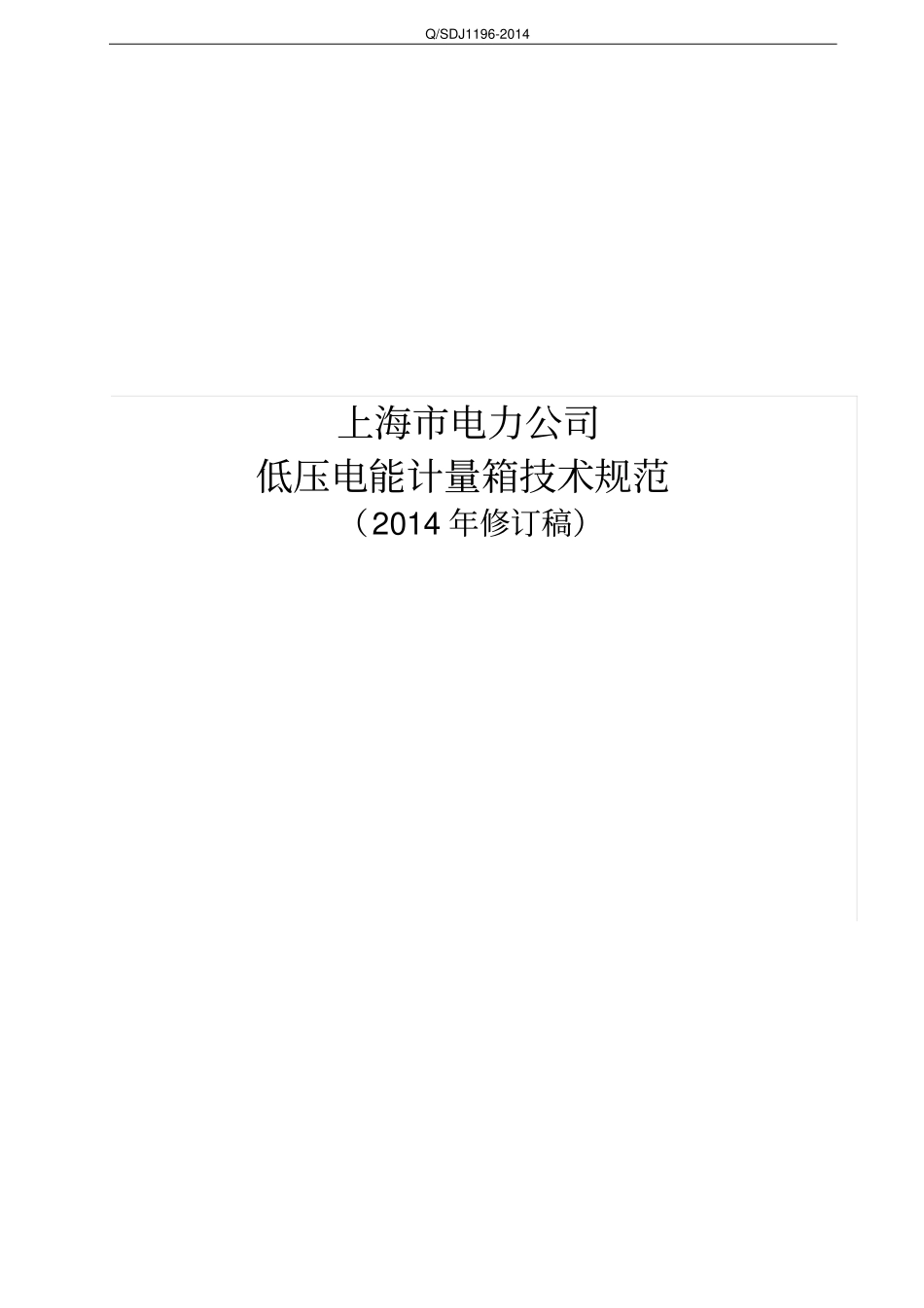

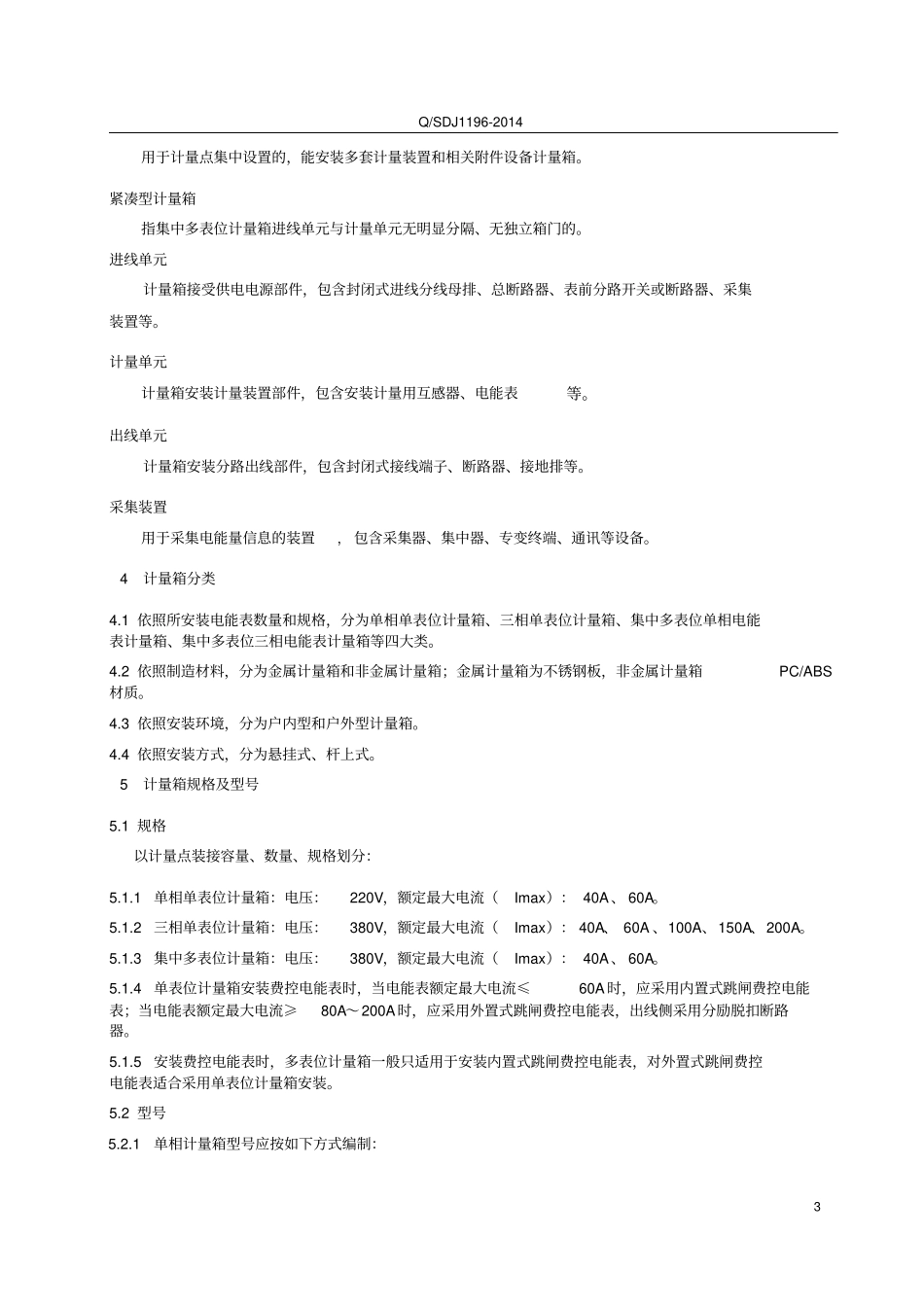

Q/SDJ1196-2014上海市电力公司低压电能计量箱技术规范(2014 年修订稿)Q/SDJ1196-20142 低压电能计量箱技术规范1范围本标准适用于上海市电力公司所辖范围内贸易结算用电能计量箱,交流50Hz ,额定电压为220V、380V, 的低压电能计量箱。本标准适用于100kW及以下低压供电的居民、非居民客户新建或改造所需的计量箱。本标准规定了低压电能计量箱的结构、制造、选用、安装、验收等要求。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单 (不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB7251.1 低压成套开关设备和控制设备第一部分 : 型式试验和部分型式试验成套设备GB7251.3 低压成套开关设备和控制设备第 3 部分 : 对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB10963.1 电气附件家用及类似场所用过电流保护断路器第 1 部分:用于交流的断路器GB2681 电工成套装置中导线颜色GB/T 4208 外壳防护等级(IP 代码)GB/T5169.10 电工电子产品着火危险试验第 10 部分:灼热丝 / 热丝基本试验方法灼热丝装置和通用试验方法GB191 包装储运图示标志DL/T825 电能计量装置安装接线规则GB/T16934-1997 电能计量柜DGJ08-100-2003 低压用户电气装置规程3术语和定义电能计量箱(以下简称计量箱)对居民、非居民客户用电进行计量的专用箱,分为单表位和多表位计量箱两大系列。单表位计量箱用于计量点分散设置的,只能安装一套计量装置和相关附件设备计量箱。多表位计量箱Q/SDJ1196-20143 用于计量点集中设置的,能安装多套计量装置和相关附件设备计量箱。紧凑型计量箱指集中多表位计量箱进线单元与计量单元无明显分隔、无独立箱门的。进线单元计量箱接受供电电源部件,包含封闭式进线分线母排、总断路器、表前分路开关或断路器、采集装置等。计量单元计量箱安装计量装置部件,包含安装计量用互感器、电能表等。出线单元计量箱安装分路出线部件,包含封闭式接线端子、断路器、接地排等。采集装置用于采集电能量信息的装置, 包含采集器、集中器、专变终端、通讯等设备。4计量箱分类4.1 依照所安装电能表数量和规格,分为单相单表位计量箱、三相单表位计量箱、集中多表位单相电能表计量箱、集中多表位三相电能...
