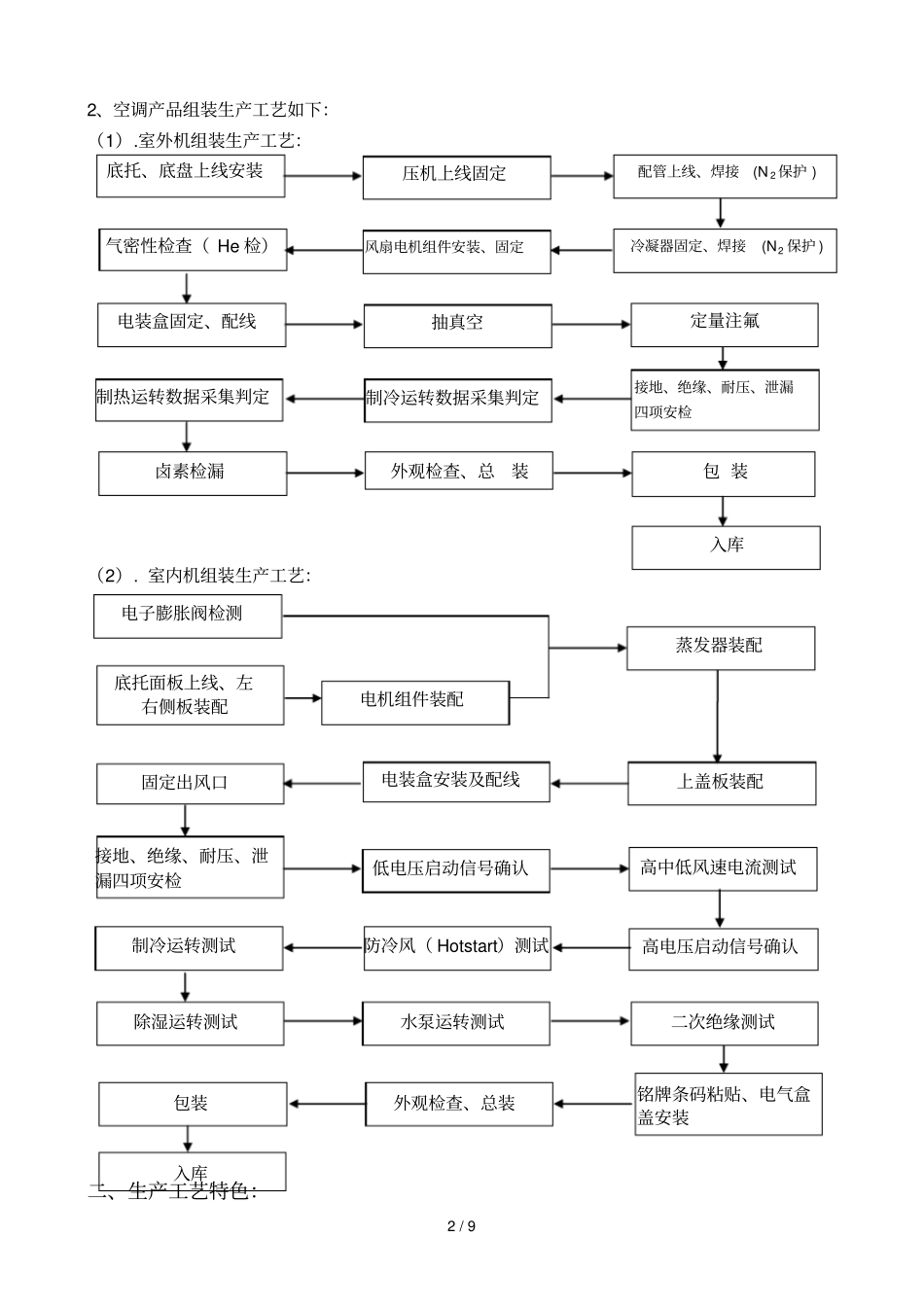

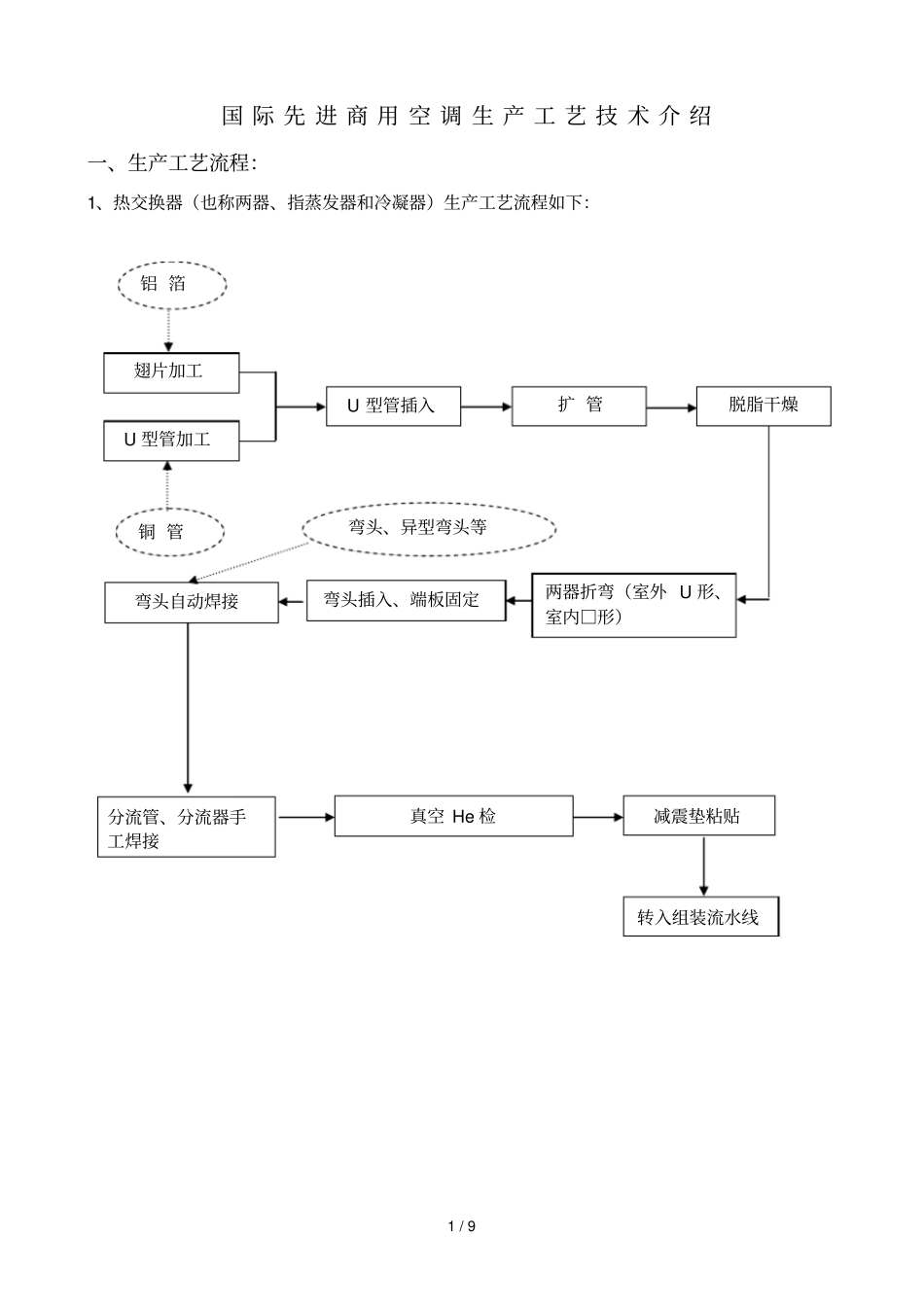

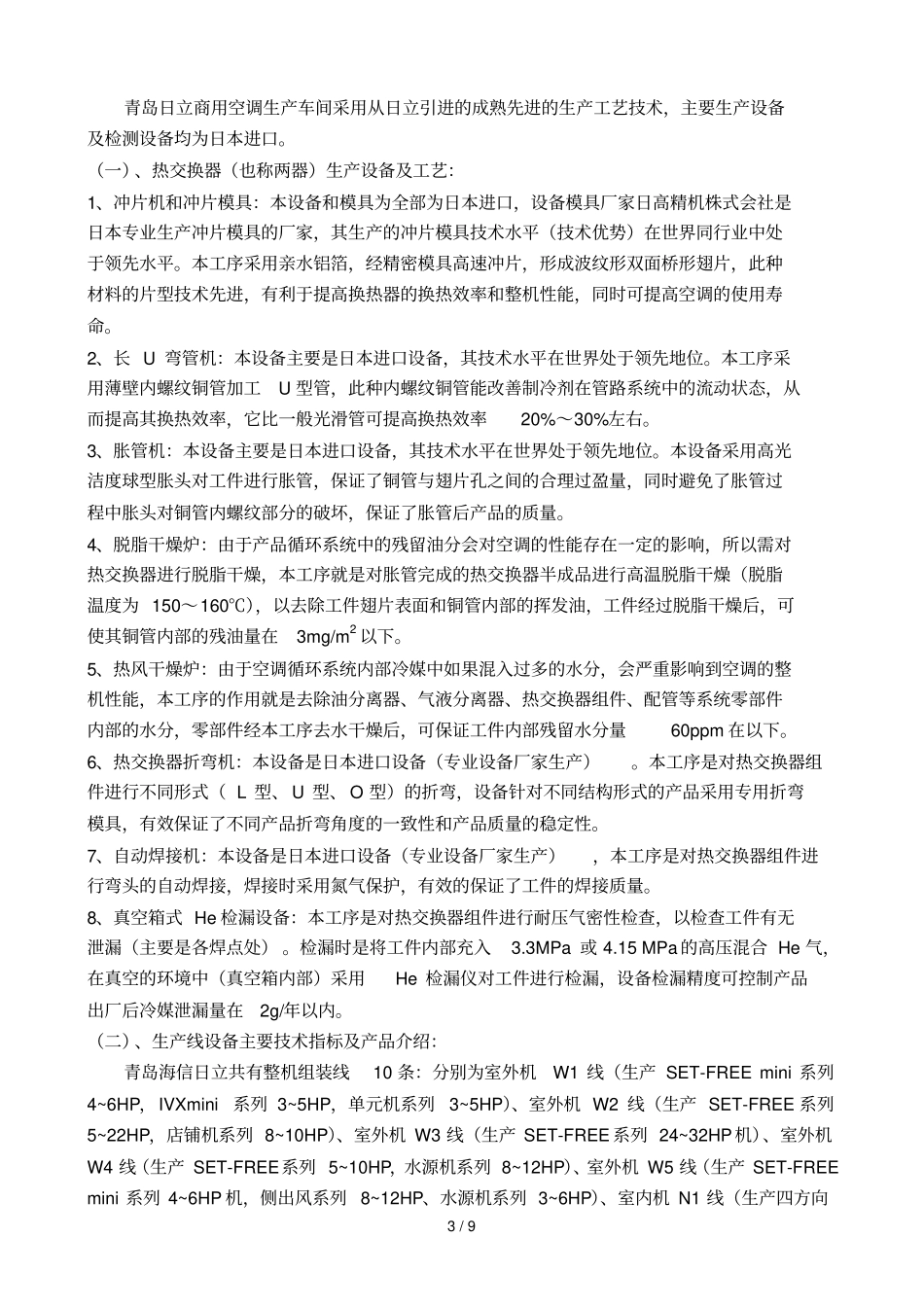

1 / 9 铝 箔弯头、异型弯头等铜 管国 际 先 进 商 用 空 调 生 产 工 艺 技 术 介 绍一、生产工艺流程：1、热交换器（也称两器、指蒸发器和冷凝器）生产工艺流程如下：翅片加工U 型管加工U 型管插入两器折弯（室外 U 形、室内□形）弯头插入、端板固定弯头自动焊接真空 He 检减震垫粘贴扩 管脱脂干燥分流管、分流器手工焊接转入组装流水线2 / 9 2、空调产品组装生产工艺如下：（1）.室外机组装生产工艺：（2）. 室内机组装生产工艺：二、生产工艺特色：底托、底盘上线安装压机上线固定配管上线、焊接(N 2 保护 ) 气密性检查（ He 检）风扇电机组件安装、固定冷凝器固定、焊接(N2 保护 ) 电装盒固定、配线抽真空定量注氟制热运转数据采集判定制冷运转数据采集判定接地、绝缘、耐压、泄漏四项安检卤素检漏外观检查、总装包 装入库固定出风口电装盒安装及配线上盖板装配接地、绝缘、耐压、泄漏四项安检低电压启动信号确认高中低风速电流测试制冷运转测试防冷风（ Hotstart）测试高电压启动信号确认底托面板上线、左右侧板装配蒸发器装配电子膨胀阀检测电机组件装配除湿运转测试水泵运转测试二次绝缘测试铭牌条码粘贴、电气盒盖安装外观检查、总装包装入库3 / 9 青岛日立商用空调生产车间采用从日立引进的成熟先进的生产工艺技术，主要生产设备及检测设备均为日本进口。（一）、热交换器（也称两器）生产设备及工艺：1、冲片机和冲片模具：本设备和模具为全部为日本进口，设备模具厂家日高精机株式会社是日本专业生产冲片模具的厂家，其生产的冲片模具技术水平（技术优势）在世界同行业中处于领先水平。本工序采用亲水铝箔，经精密模具高速冲片，形成波纹形双面桥形翅片，此种材料的片型技术先进，有利于提高换热器的换热效率和整机性能，同时可提高空调的使用寿命。2、长 U 弯管机：本设备主要是日本进口设备，其技术水平在世界处于领先地位。本工序采用薄壁内螺纹铜管加工U 型管，此种内螺纹铜管能改善制冷剂在管路系统中的流动状态，从而提高其换热效率，它比一般光滑管可提高换热效率20%～30%左右。3、胀管机：本设备主要是日本进口设备，其技术水平在世界处于领先地位。本设备采用高光洁度球型胀头对工件进行胀管，保证了铜管与翅片孔之间的合理过盈量，同时避免了胀管过程中胀头对铜管内螺纹部分的破坏，保证了胀管后产品的质量。4、脱脂干燥炉：由于产品循环系统中的残留油分会对空调的性能存...
