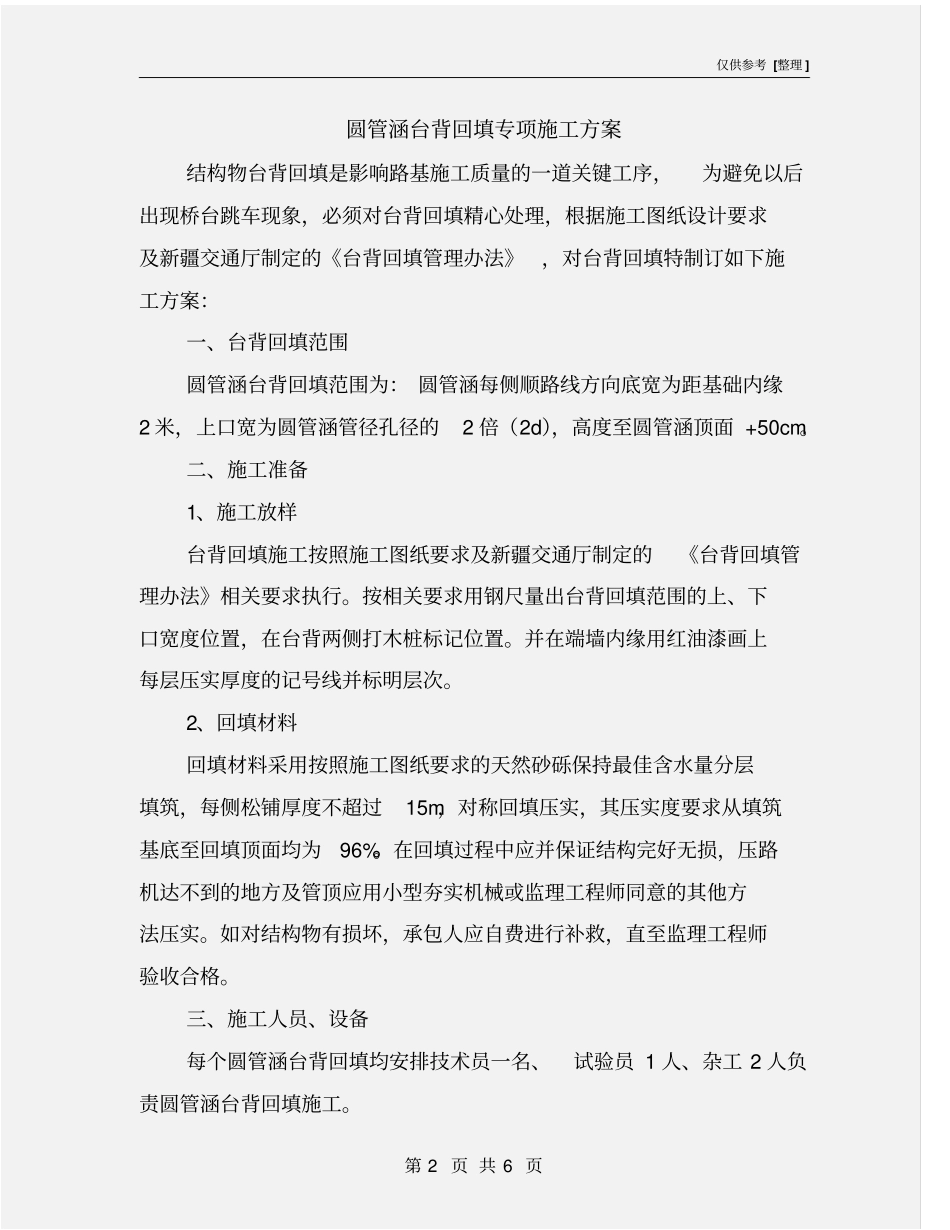

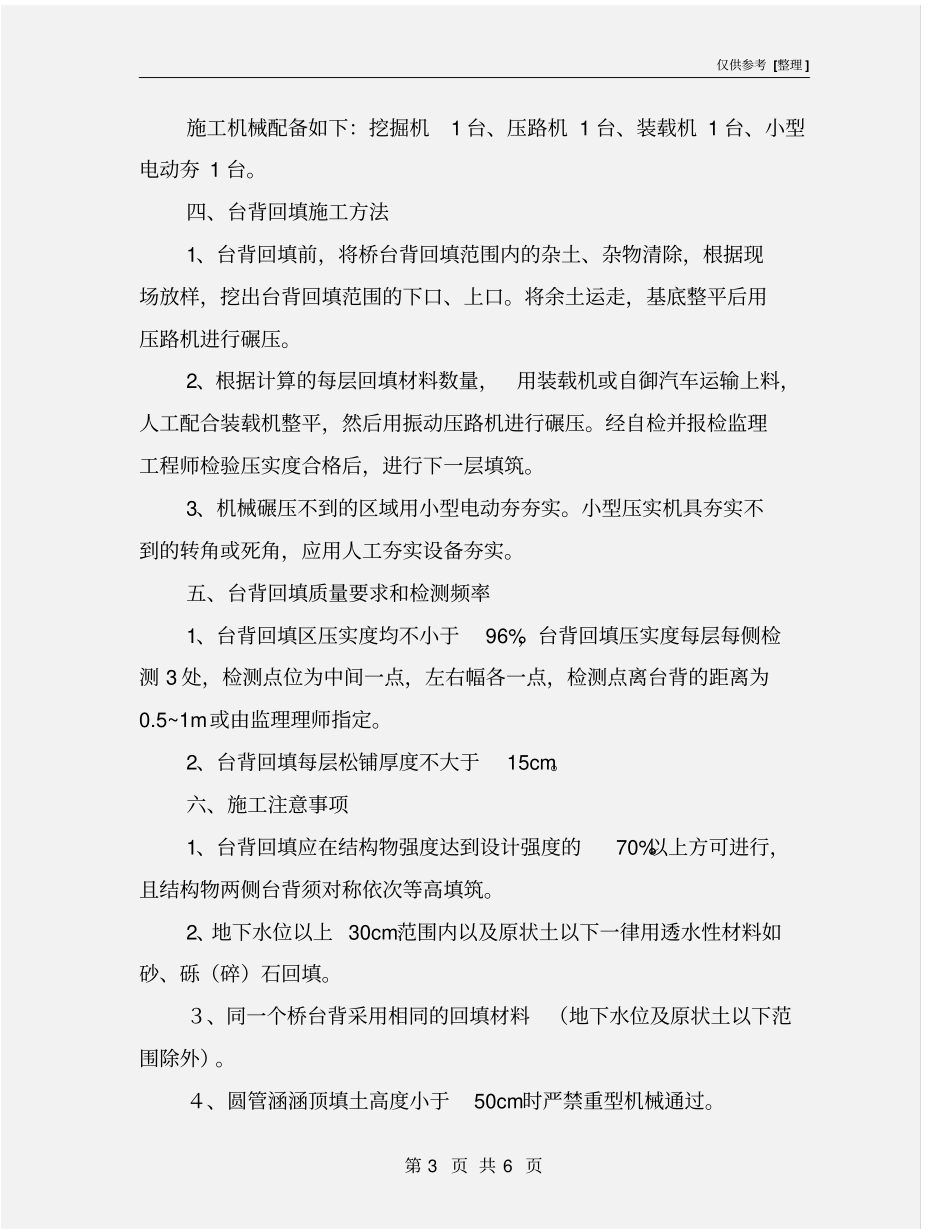

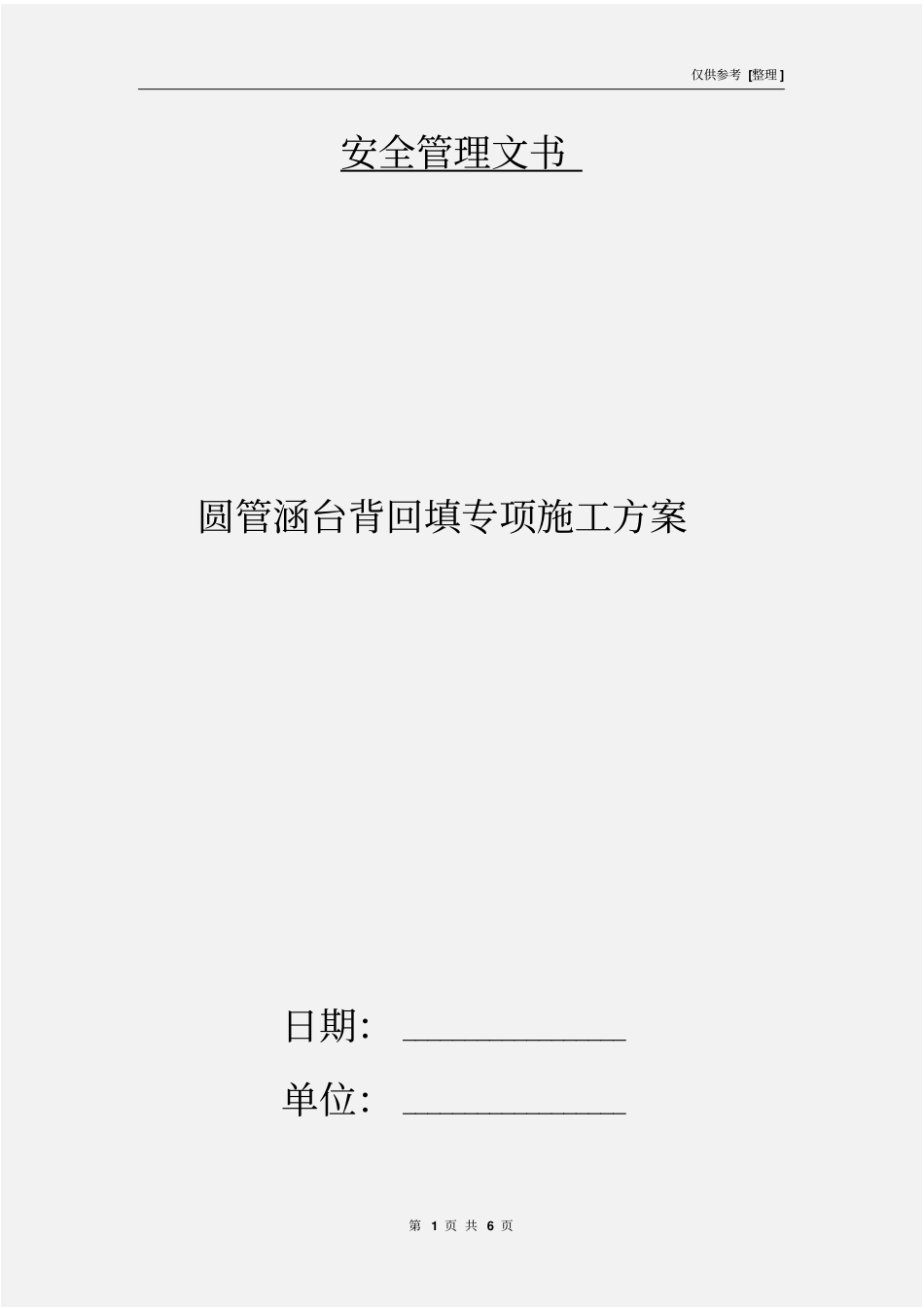

仅供参考 [整理 ] 第 1 页 共 6 页安全管理文书圆管涵台背回填专项施工方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 6 页圆管涵台背回填专项施工方案结构物台背回填是影响路基施工质量的一道关键工序，为避免以后出现桥台跳车现象，必须对台背回填精心处理，根据施工图纸设计要求及新疆交通厅制定的《台背回填管理办法》，对台背回填特制订如下施工方案：一、台背回填范围圆管涵台背回填范围为： 圆管涵每侧顺路线方向底宽为距基础内缘2 米，上口宽为圆管涵管径孔径的2 倍（2d），高度至圆管涵顶面 +50cm。二、施工准备1、施工放样台背回填施工按照施工图纸要求及新疆交通厅制定的《台背回填管理办法》相关要求执行。按相关要求用钢尺量出台背回填范围的上、下口宽度位置，在台背两侧打木桩标记位置。并在端墙内缘用红油漆画上每层压实厚度的记号线并标明层次。2、回填材料回填材料采用按照施工图纸要求的天然砂砾保持最佳含水量分层填筑，每侧松铺厚度不超过15m，对称回填压实，其压实度要求从填筑基底至回填顶面均为96%。在回填过程中应并保证结构完好无损，压路机达不到的地方及管顶应用小型夯实机械或监理工程师同意的其他方法压实。如对结构物有损坏，承包人应自费进行补救，直至监理工程师验收合格。三、施工人员、设备每个圆管涵台背回填均安排技术员一名、试验员 1 人、杂工 2 人负责圆管涵台背回填施工。仅供参考 [整理 ] 第 3 页 共 6 页施工机械配备如下：挖掘机1 台、压路机 1 台、装载机 1 台、小型电动夯 1 台。四、台背回填施工方法1、台背回填前，将桥台背回填范围内的杂土、杂物清除，根据现场放样，挖出台背回填范围的下口、上口。将余土运走，基底整平后用压路机进行碾压。2、根据计算的每层回填材料数量，用装载机或自御汽车运输上料，人工配合装载机整平，然后用振动压路机进行碾压。经自检并报检监理工程师检验压实度合格后，进行下一层填筑。3、机械碾压不到的区域用小型电动夯夯实。小型压实机具夯实不到的转角或死角，应用人工夯实设备夯实。五、台背回填质量要求和检测频率1、台背回填区压实度均不小于96%，台背回填压实度每层每侧检测 3 处，检测点位为中间一点，左右幅各一点，检测点离台背的距离为0.5~1m或由监理理师指定。2、台背回填每层松铺厚度不大于15cm。六、施工注意事项1、台背回填应在结构物强度达到设计强度的70%以上...
