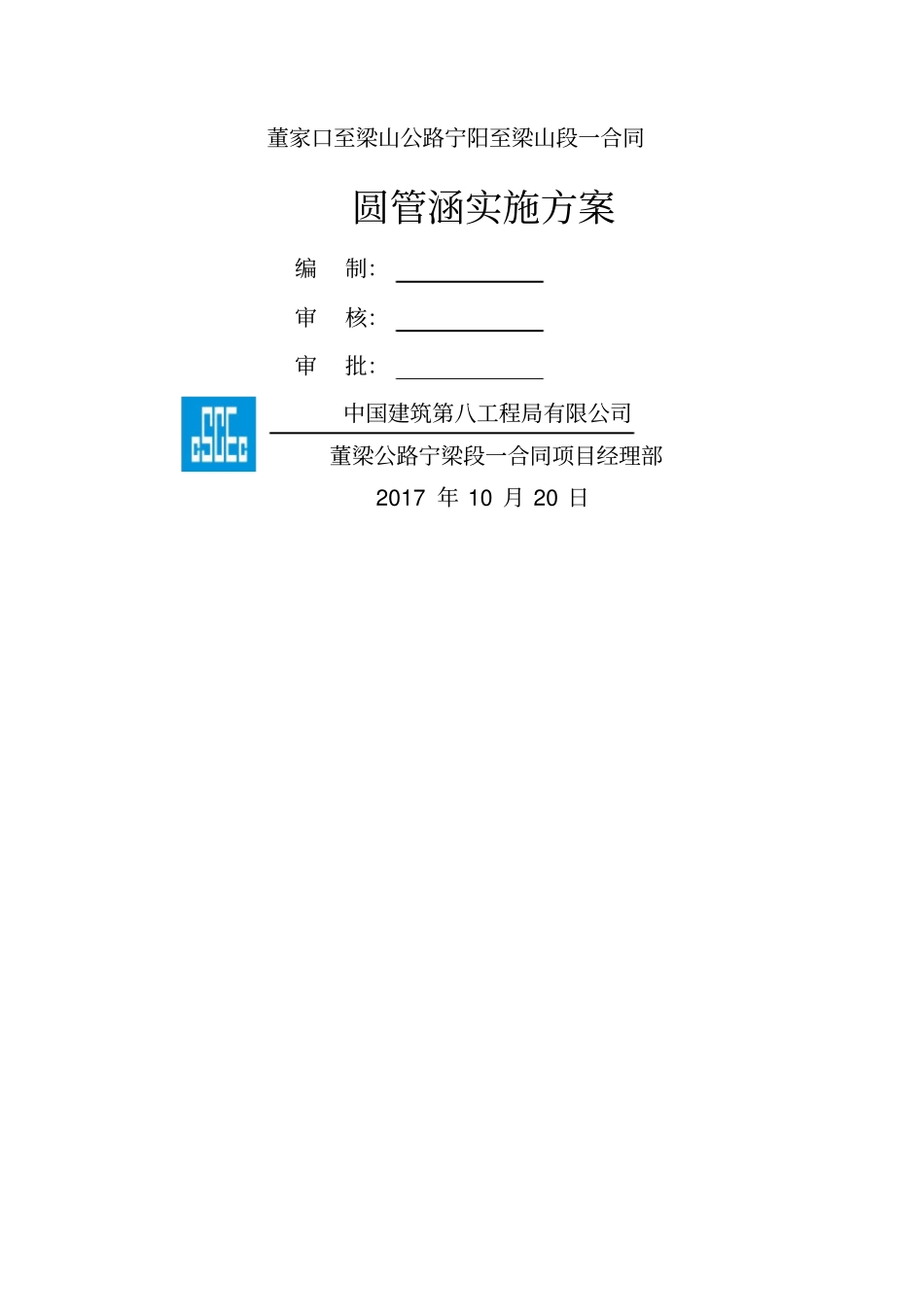

董家口至梁山公路宁阳至梁山段一合同圆管涵实施方案编制：审核：审批：中国建筑第八工程局有限公司董梁公路宁梁段一合同项目经理部2017 年 10 月 20 日目录一、工程概况（一）工程概况1. 主体工程董家口至梁山（鲁豫界）公路宁阳至梁山（鲁豫界）段是山东省“九纵五横一环七连”高速公路网中“横四”线的一部分，宁梁高速起自泰安市宁阳县境内的京台高速公路，经泰安市宁阳县，东平县及济宁市汶上县、梁山县，西接河南省台辉高速公路。董梁公路宁梁段一合同三分部，起讫里程为K37+400— K52+771，全长。线路途经2 市（泰安市、济宁市）、三县（宁阳、汶上、东平）、5 个乡镇（鹤山、白石、军屯、杨店、彭集）和 20 个村庄。 主要工程项目有路基土方填筑、特殊路基处理、桥梁、涵洞、东平南服务区、白石收费站等。设计速度120 公里 / 小时，为双向四车道，路基宽度27 米，路基设计洪水频率为1/100 ；桥涵设计汽车荷载等级为公路Ⅰ级；桥面设计洪水频率为：特设大桥1/300 ，大、中、小桥及涵洞1/100 ；地震动峰值加速度为，地震抗震设防烈度为7 度。2. 圆管涵基本概况董梁高速NL-1 标三分部，起讫里程为K37+400—K52+771，标段线路长度。边沟圆管涵为21 道，白石互通圆管涵 2 道，东平服务区圆管涵为3 道，共计 26 道。涵洞最大孔径为，圆管涵采用内径为100cm 和 150cm，壁厚为10cm 和 14cm 的钢筋混凝土圆管拼装而成。管节均为预制C30 钢筋混凝土。边沟圆管涵基座为C20 砼管基，洞口形式为一字墙护坡，洞口工程使用浆砌片石。主线圆管涵为C25 砼管基。洞口形式为八字墙，洞口工程使用M10 浆砌片石，端墙和帽石施工C25 砼。其中管节的预制我部直接购进成品。主线涵地基承载力要求达到150Kpa。（二）施工平面布置本工程划分为三个职能管理工区：I 区段（ K37+400-K41+336) ；Ⅱ区段（ K41+336-K48+231) ；Ⅲ区段（ K48+231-K52+771) ；本工程划分为三个施工工区详见下表：表 1-1 一工区圆管涵数量统计表序号桩 号结构名称孔数 - 孔径( 孔-m×m) 涵长（ m）功能位置1 k37+ 边沟圆管涵1-1 排水右侧2 k37+ 边沟圆管涵1-1 排水右侧3 k37+ 边沟圆管涵1-1 排水右侧4 k38+ 边沟圆管涵1-1 排水右侧5 k38+ 边沟圆管涵1-1 7 排水右侧6 k38+ 边沟圆管涵1-1 排水右侧7 k39+ 边沟圆管涵1-1 排水右侧8 k39+ 边沟圆管涵1-1 排水右侧9 k39+ 边沟圆管涵1-1 排水右侧10 k40+ 边沟圆...
