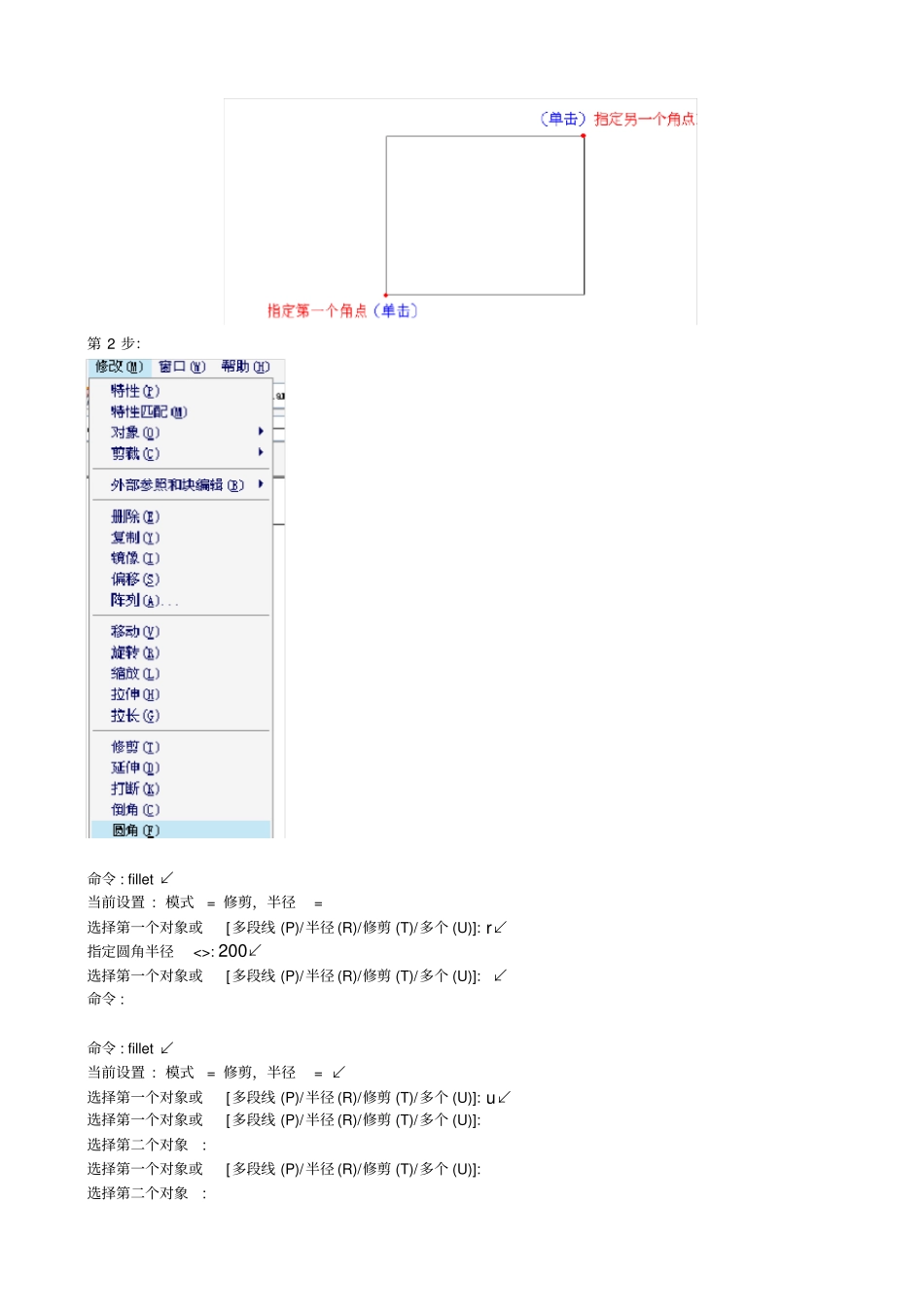

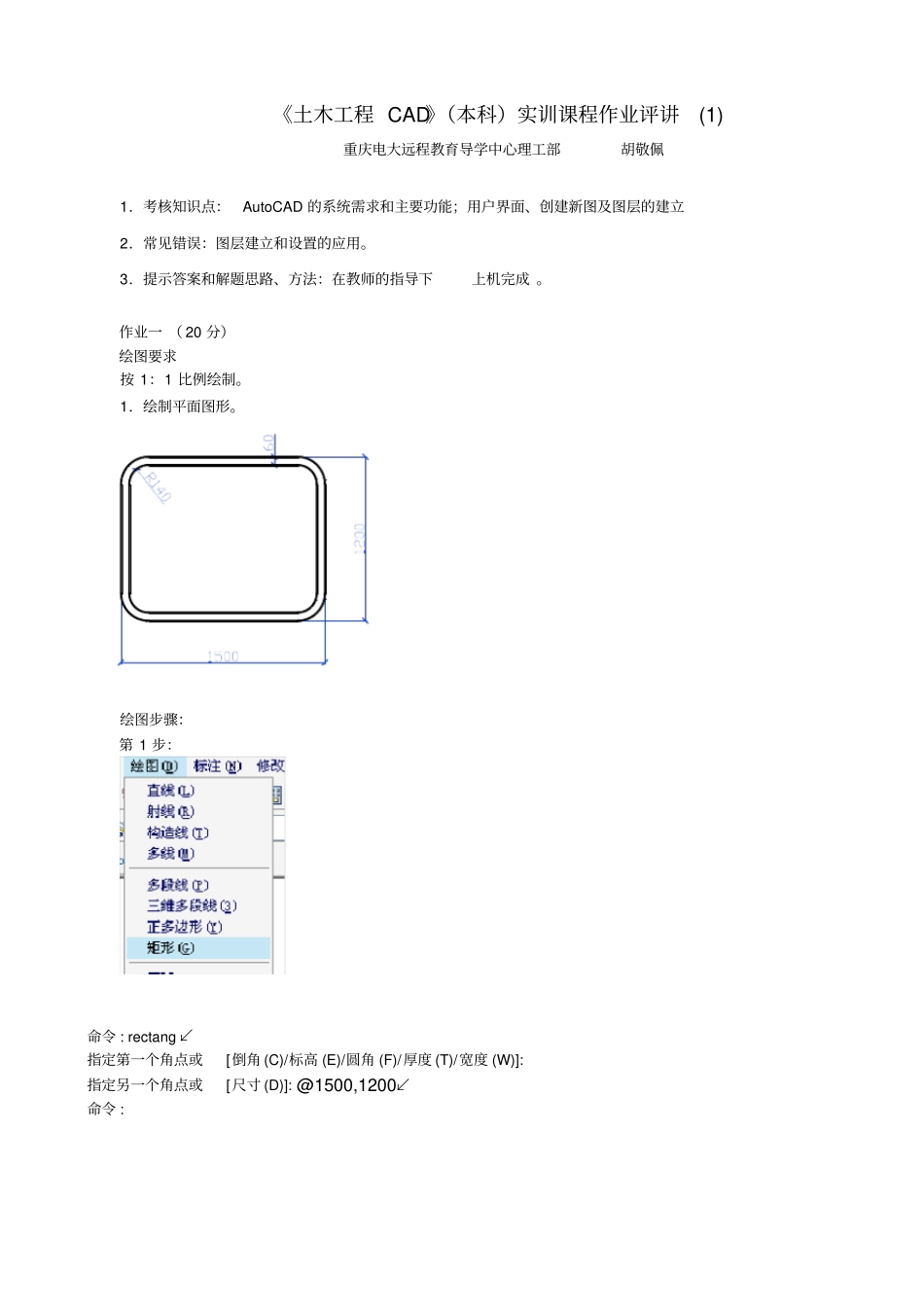

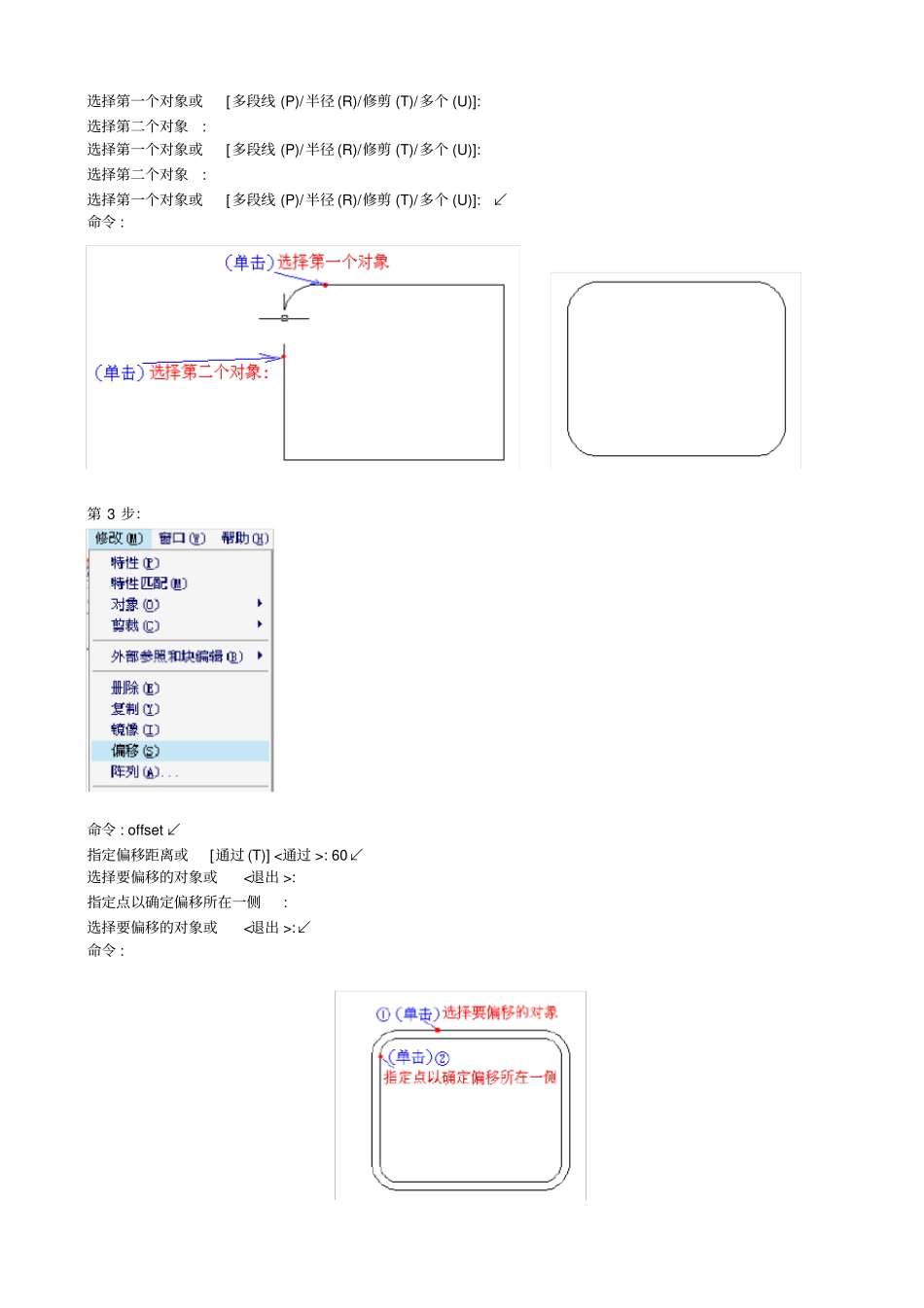

《土木工程 CAD》（本科）实训课程作业评讲(1)重庆电大远程教育导学中心理工部胡敬佩1．考核知识点：AutoCAD 的系统需求和主要功能；用户界面、创建新图及图层的建立2．常见错误：图层建立和设置的应用。3．提示答案和解题思路、方法：在教师的指导下上机完成 。作业一 （ 20 分）绘图要求按 1：1 比例绘制。1．绘制平面图形。绘图步骤：第 1 步：命令 : rectang↙指定第一个角点或[倒角 (C)/标高 (E)/圆角 (F)/厚度 (T)/宽度 (W)]:指定另一个角点或[尺寸 (D)]: @1500,1200↙命令 :第 2 步：命令 : fillet ↙当前设置 : 模式= 修剪，半径= 选择第一个对象或[多段线 (P)/半径 (R)/修剪 (T)/多个 (U)]: r↙指定圆角半径<>: 200↙选择第一个对象或[多段线 (P)/半径 (R)/修剪 (T)/多个 (U)]: ↙命令 :命令 : fillet ↙当前设置 : 模式= 修剪，半径= ↙选择第一个对象或[多段线 (P)/半径 (R)/修剪 (T)/多个 (U)]: u↙选择第一个对象或[多段线 (P)/半径 (R)/修剪 (T)/多个 (U)]:选择第二个对象:选择第一个对象或[多段线 (P)/半径 (R)/修剪 (T)/多个 (U)]:选择第二个对象:选择第一个对象或[多段线 (P)/半径 (R)/修剪 (T)/多个 (U)]:选择第二个对象:选择第一个对象或[多段线 (P)/半径 (R)/修剪 (T)/多个 (U)]:选择第二个对象:选择第一个对象或[多段线 (P)/半径 (R)/修剪 (T)/多个 (U)]: ↙命令 :第 3 步：命令 : offset↙指定偏移距离或[通过 (T)] <通过 >: 60↙选择要偏移的对象或<退出 >:指定点以确定偏移所在一侧:选择要偏移的对象或<退出 >:↙命令 :2．绘制平面图形。（20 分）绘图步骤：第 1 步：命令 : _circle 指定圆的圆心或[三点 (3P)/ 两点 (2P)/相切、相切、半径(T)]:指定圆的半径或[直径 (D)]: 2100↙命令 :第 1 步：画虚线。命令 : _line 指定第一点 :（圆心）指定下一点或[放弃 (U)]: 2100↙（正交状态）指定下一点或[放弃 (U)]: ↙命令 :命令 : lLINE 指定第一点 :指定下一点或[放弃 (U)]: @2100<-60↙指定下一点或[放弃 (U)]: ↙命令 : tr↙当前设置 :投影 =UCS，边 =无选择剪切边 ...选择对象 : all↙找到3 个选择对象 : ↙选择要修剪的对象，或按住Shift 键选择要延伸的对象，或[投影 (P)/边 (E)/放弃 (U)](单击要修剪的对象)选择要修剪的对象，或按住Shift 键选择要延伸的对象，或[投影 (P)/...
