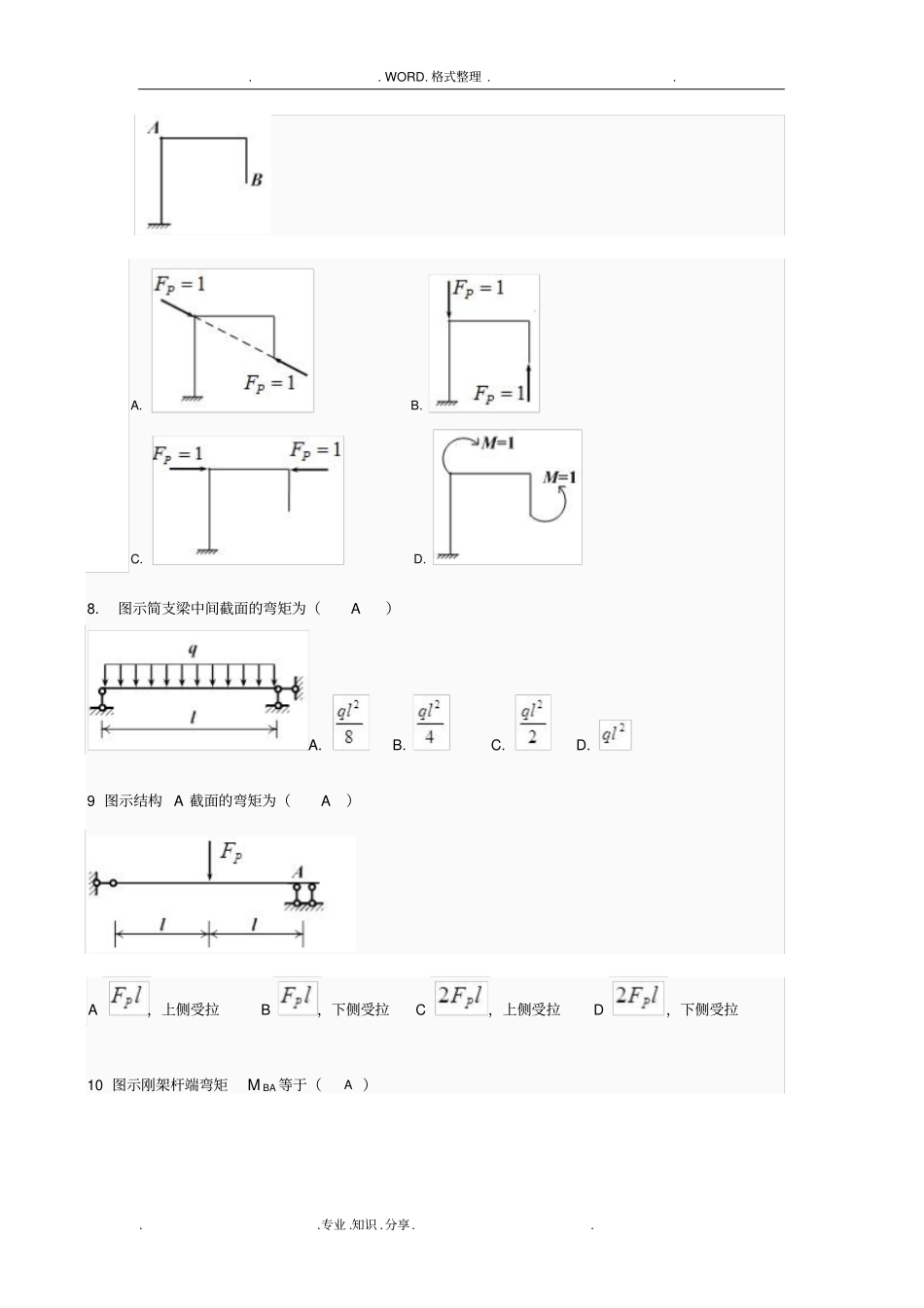

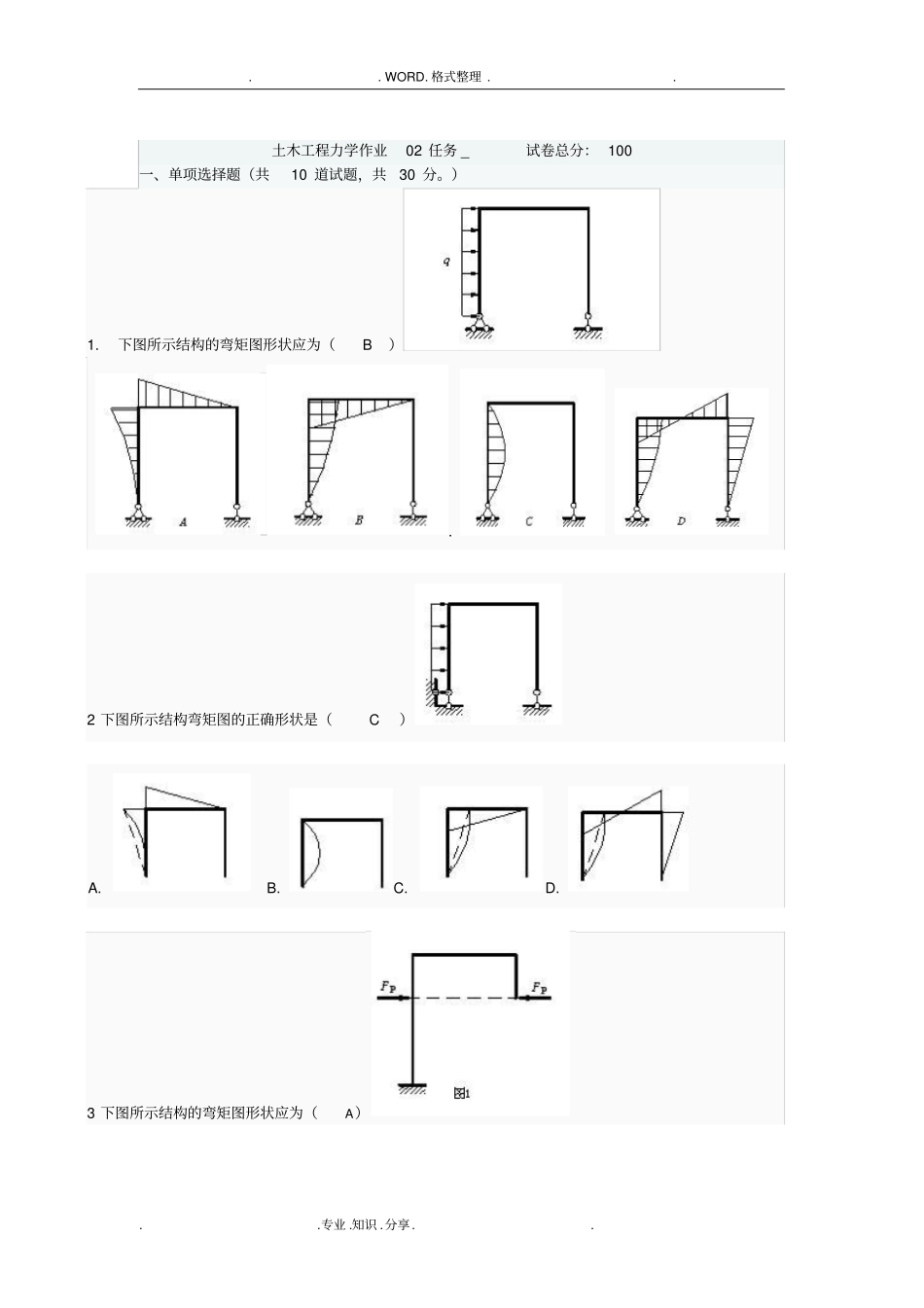

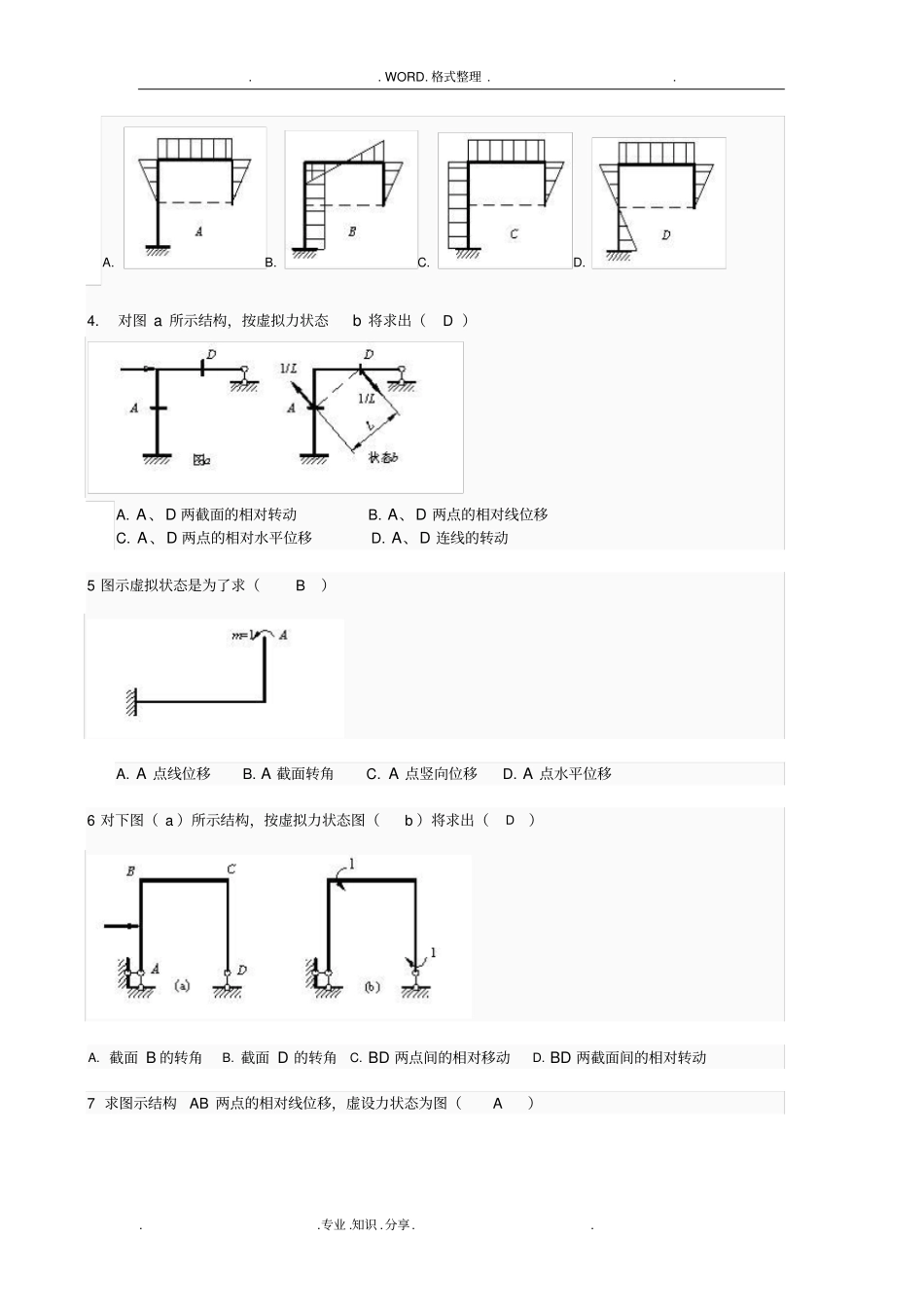

. . WORD. 格式整理 . . . .专业 .知识 .分享 . . 土木工程力学作业02 任务 _ 试卷总分： 100 一、单项选择题（共 10 道试题，共 30 分。）1. 下图所示结构的弯矩图形状应为（B ）. 2 下图所示结构弯矩图的正确形状是（C）A. B. C. D. 3 下图所示结构的弯矩图形状应为（A）. . WORD. 格式整理 . . . .专业 .知识 .分享 . . A. B. C. D. 4. 对图 a 所示结构，按虚拟力状态b 将求出（D ）A. A 、D 两截面的相对转动B. A、D 两点的相对线位移C. A 、D 两点的相对水平位移D. A、D 连线的转动5 图示虚拟状态是为了求（B）A. A 点线位移B. A 截面转角C. A 点竖向位移D. A 点水平位移6 对下图（ a ）所示结构，按虚拟力状态图（b ）将求出（D ）A. 截面 B 的转角B. 截面 D 的转角C. BD 两点间的相对移动D. BD 两截面间的相对转动7 求图示结构AB 两点的相对线位移，虚设力状态为图（A ）. . WORD. 格式整理 . . . .专业 .知识 .分享 . . A. B. C. D. 8. 图示简支梁中间截面的弯矩为（A ）A. B. C. D. 9 图示结构 A 截面的弯矩为（A）A ，上侧受拉B ，下侧受拉C ，上侧受拉D ，下侧受拉10 图示刚架杆端弯矩M BA 等于（A ）. . WORD. 格式整理 . . . .专业 .知识 .分享 . . A. 30kN ·m （左侧受拉）B. 30kN ·m （右侧受拉）C. 10kN · m （左侧受拉）D. 10kN · m （右侧受拉）11 图示悬臂梁中间截面的弯矩为（D）A. B. C. D. 12 图示结构 B 截面，弯矩等于（C ）A. 0B. m 上拉C. 1.5 m 下拉D. 1.5m 上拉13. 图示多跨梁M B为（ B ）A. FPa （下表面受拉）B. FPa （上表面受拉）C. FPa/2 （上表面受拉）D. 0 14 图示结构中C 截面弯矩等于（B ）. . WORD. 格式整理 . . . .专业 .知识 .分享 . . A. （上拉）B. （上拉）C. （下拉）D. （下拉）15 图示多跨静定梁支座截面C 的弯矩等于（D ）A. （上侧受拉）B. （下侧受拉）C. m （上侧受拉）D. 016 悬臂梁两种状态的弯矩图如图所示，图乘结果是（C ）A. B. C. D 17 悬臂梁两种状态的弯矩图如图所示，图乘结果是（A ）A. B. C. D. 18 简支梁两种状态的弯矩图如图所示，图乘结果是（B ）. . WORD. 格式整理 . . . .专业 .知识 .分享 . . A. B. C. D. 19 下图所...
