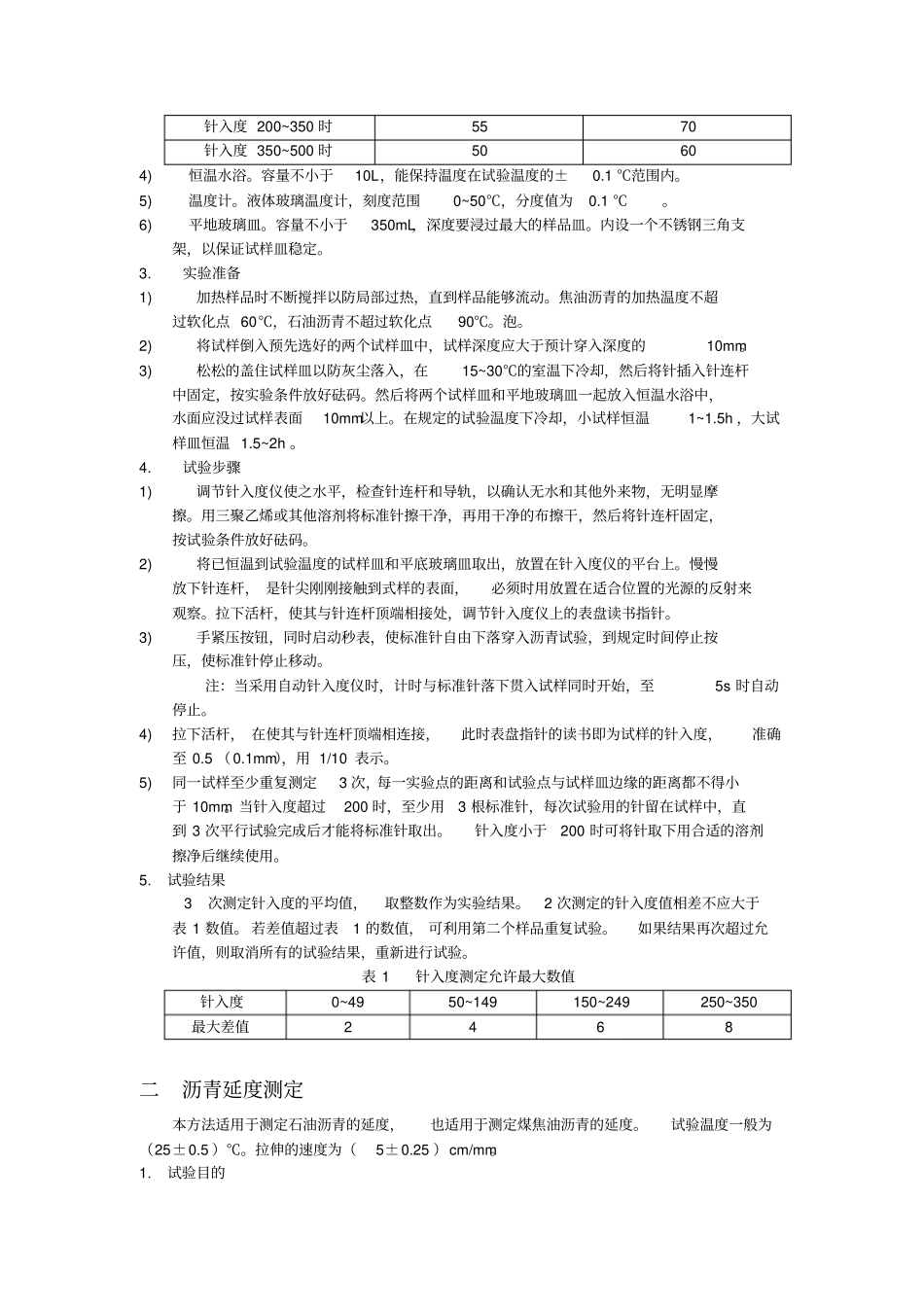

沥青试验一 沥青针入度测定石油沥青的针入度以标准阵在一定的荷载、时间及温度条件下垂直穿入沥青试样的深度来表示，单位为1/10 ℃。除非另行规定，标准针，针连杆与附加砝码的总质量为（100±0.05 ）g, 温度为（ 25±0.1 ）度，时间为5s。特定试验可采用的其他条件，如表所示。表针入度特定试验条件规定温度 / ℃荷重 /N 时间 /s 0 2 60 4 2 60 46 0.5 5 注：特定试验报告中要应注明实验条件1.试验目的建筑工程中使用的沥青，在常温下大都是固体或半固体状态，可以通过测定沥青的针入度来表示沥青的粘滞性，并以针入度为其主要技术指标来评定沥青的牌号。2.主要仪器设备1)针入度仪 （图）。针连杆质量为 （47.5 ±0.05 ）g，针和针连杆的总质量为（ 50±0.05 ）g；2)标准针。标准针应由硬化回火的不锈钢制造，针应装在一个黄铜或不锈钢的金属箍中，针露在外面的长度应在40~50 mm，金属箍的直径为（3.20 ±0.05 ）mm，长度为（ 38± 1）mm，针应牢固的装在箍里，针尖及针的任何其余部分均不得偏离箍轴1mm以上， 针箍及其附件总质量为（2.50 ±0.05 ）g，每个箍针上打印单独的标志号码。3)试样皿。金属或玻璃的圆柱形平底皿，尺寸如表所示。表金属或玻璃的圆柱形平地皿尺寸要求针入度直径 /mm 深度 /mm 针入度 <200 时35 35 针入度 200~350 时55 70 针入度 350~500 时50 60 4)恒温水浴。容量不小于10L，能保持温度在试验温度的±0.1 ℃范围内。5)温度计。液体玻璃温度计，刻度范围0~50℃，分度值为0.1 ℃。6)平地玻璃皿。容量不小于350mL，深度要浸过最大的样品皿。内设一个不锈钢三角支架，以保证试样皿稳定。3.实验准备1)加热样品时不断搅拌以防局部过热，直到样品能够流动。焦油沥青的加热温度不超过软化点 60℃，石油沥青不超过软化点90℃。泡。2)将试样倒入预先选好的两个试样皿中，试样深度应大于预计穿入深度的10mm。3)松松的盖住试样皿以防灰尘落入，在15~30℃的室温下冷却，然后将针插入针连杆中固定，按实验条件放好砝码。然后将两个试样皿和平地玻璃皿一起放入恒温水浴中，水面应没过试样表面10mm以上。在规定的试验温度下冷却，小试样恒温1~1.5h ，大试样皿恒温 1.5~2h 。4.试验步骤1)调节针入度仪使之水平，检查针连杆和导轨，以确认无水和其他外来物，无明显摩擦。用三聚乙烯或其他溶剂将标准针擦干净，再用干净的布擦干，然后将针连杆固定，按试验条件放好砝码。2)将已恒...
