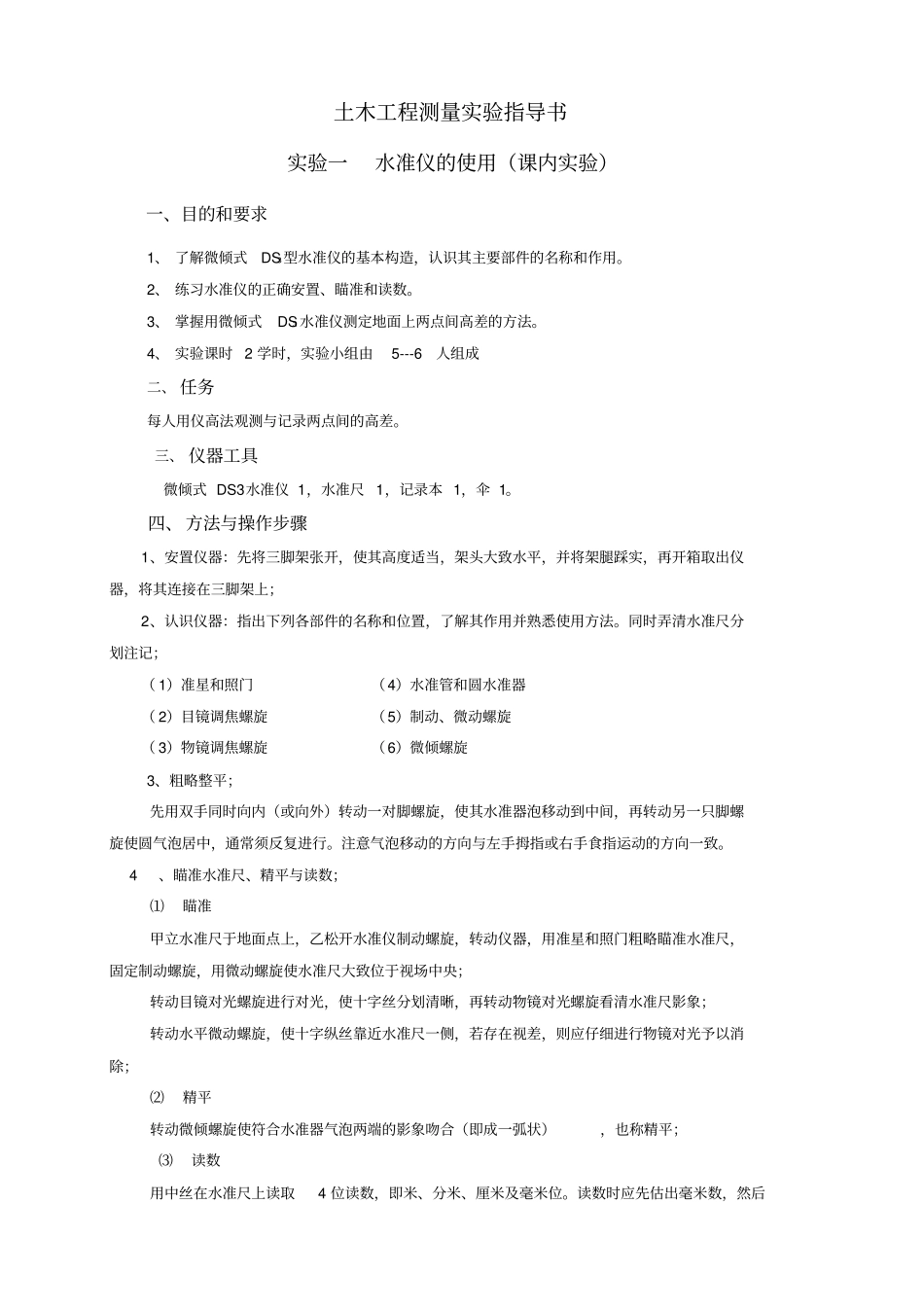

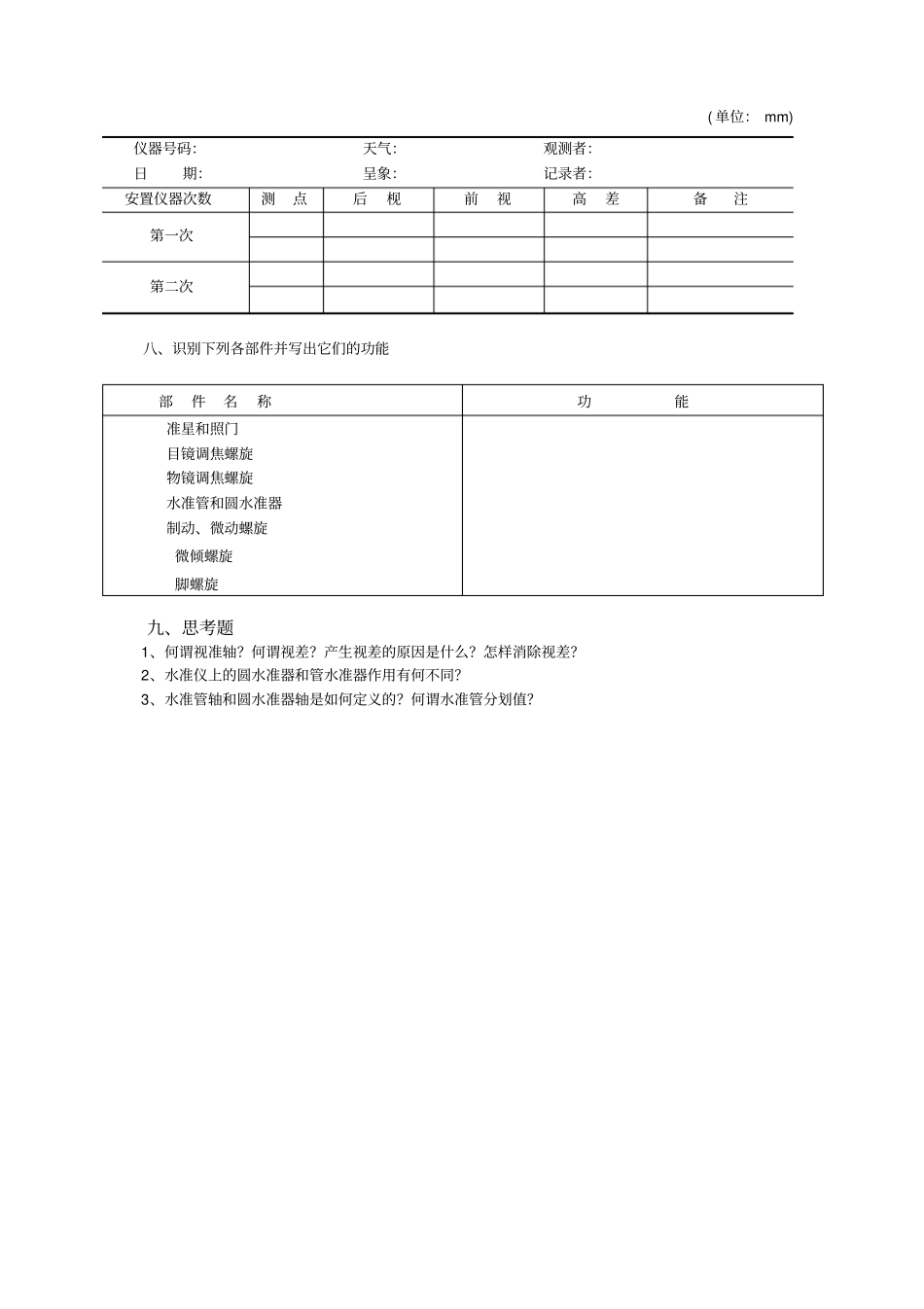

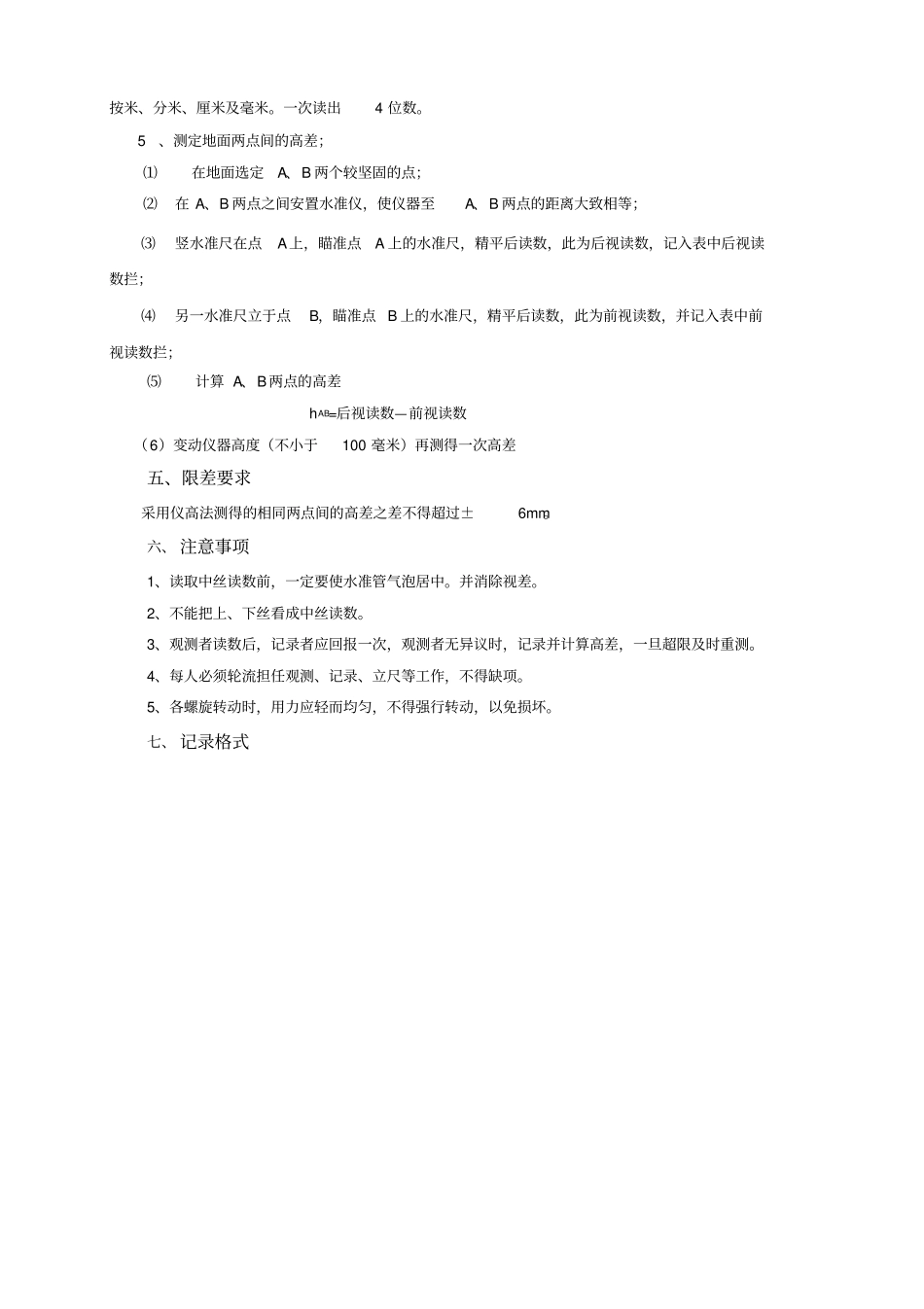

土木工程测量实验指导书实验一水准仪的使用(课内实验)一、目的和要求1、 了解微倾式DS3型水准仪的基本构造,认识其主要部件的名称和作用。2、 练习水准仪的正确安置、瞄准和读数。3、 掌握用微倾式DS3 水准仪测定地面上两点间高差的方法。4、 实验课时 2 学时,实验小组由5---6人组成二、 任务每人用仪高法观测与记录两点间的高差。三、 仪器工具微倾式 DS3水准仪 1,水准尺 1,记录本 1,伞 1。四、 方法与操作步骤1、安置仪器:先将三脚架张开,使其高度适当,架头大致水平,并将架腿踩实,再开箱取出仪器,将其连接在三脚架上;2、认识仪器:指出下列各部件的名称和位置,了解其作用并熟悉使用方法。同时弄清水准尺分划注记;( 1)准星和照门(4)水准管和圆水准器( 2)目镜调焦螺旋(5)制动、微动螺旋( 3)物镜调焦螺旋(6)微倾螺旋3、粗略整平;先用双手同时向内(或向外)转动一对脚螺旋,使其水准器泡移动到中间,再转动另一只脚螺旋使圆气泡居中,通常须反复进行。注意气泡移动的方向与左手拇指或右手食指运动的方向一致。 4、瞄准水准尺、精平与读数;⑴瞄准甲立水准尺于地面点上,乙松开水准仪制动螺旋,转动仪器,用准星和照门粗略瞄准水准尺,固定制动螺旋,用微动螺旋使水准尺大致位于视场中央;转动目镜对光螺旋进行对光,使十字丝分划清晰,再转动物镜对光螺旋看清水准尺影象;转动水平微动螺旋,使十字纵丝靠近水准尺一侧,若存在视差,则应仔细进行物镜对光予以消除;⑵精平转动微倾螺旋使符合水准器气泡两端的影象吻合(即成一弧状),也称精平;⑶读数用中丝在水准尺上读取4 位读数,即米、分米、厘米及毫米位。读数时应先估出毫米数,然后按米、分米、厘米及毫米。一次读出4 位数。 5、测定地面两点间的高差;⑴在地面选定A、B 两个较坚固的点;⑵在 A、B 两点之间安置水准仪,使仪器至A、B 两点的距离大致相等;⑶竖水准尺在点A上,瞄准点A 上的水准尺,精平后读数,此为后视读数,记入表中后视读数拦;⑷另一水准尺立于点B,瞄准点 B 上的水准尺,精平后读数,此为前视读数,并记入表中前视读数拦;⑸计算 A、B两点的高差hAB=后视读数—前视读数(6)变动仪器高度(不小于100 毫米)再测得一次高差五、限差要求采用仪高法测得的相同两点间的高差之差不得超过±6mm。六、 注意事项1、读取中丝读数前,一定要使水准管气泡居中。并消除视差。2、不能把上、下丝看成中丝读数。3、观测者...
