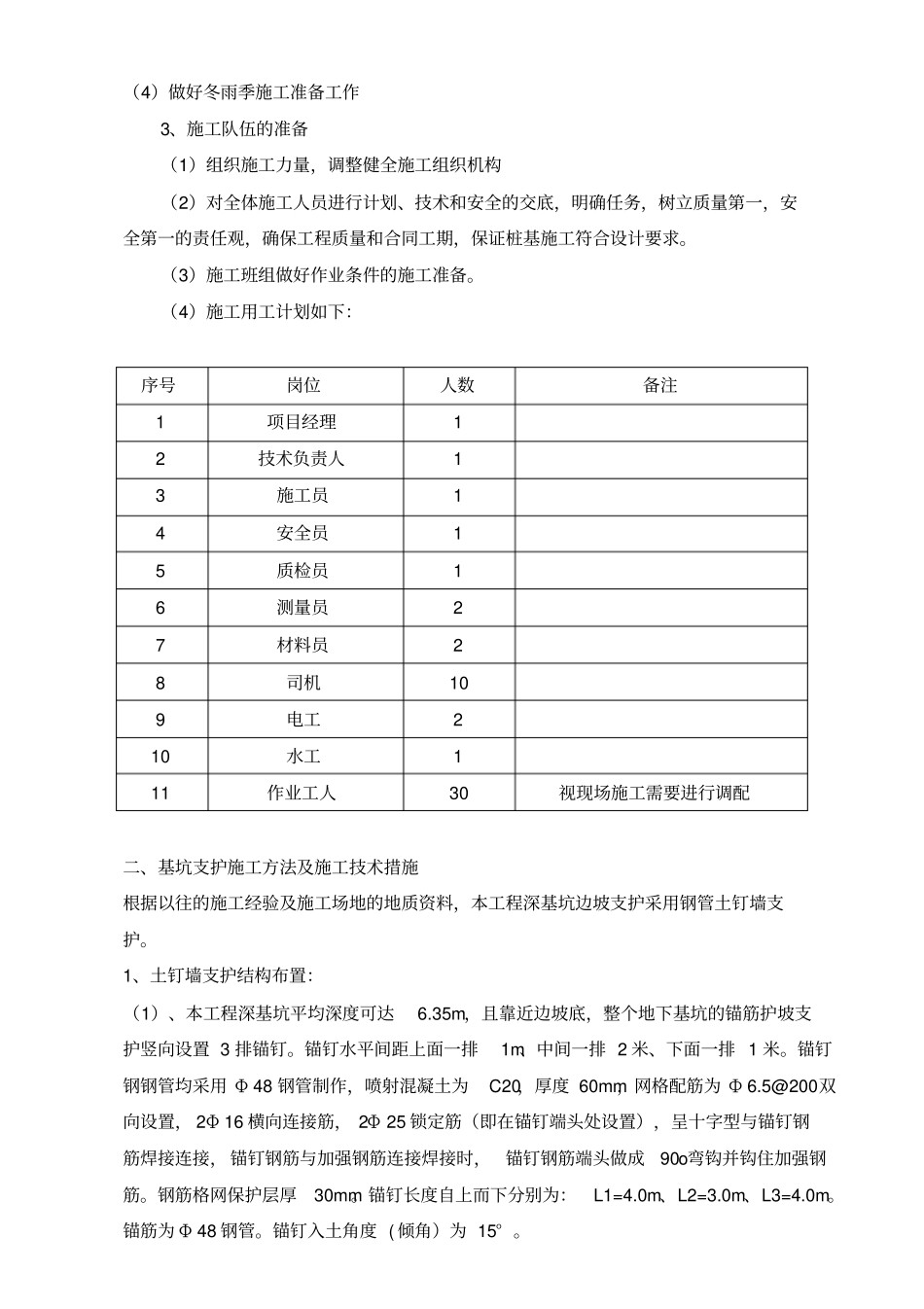

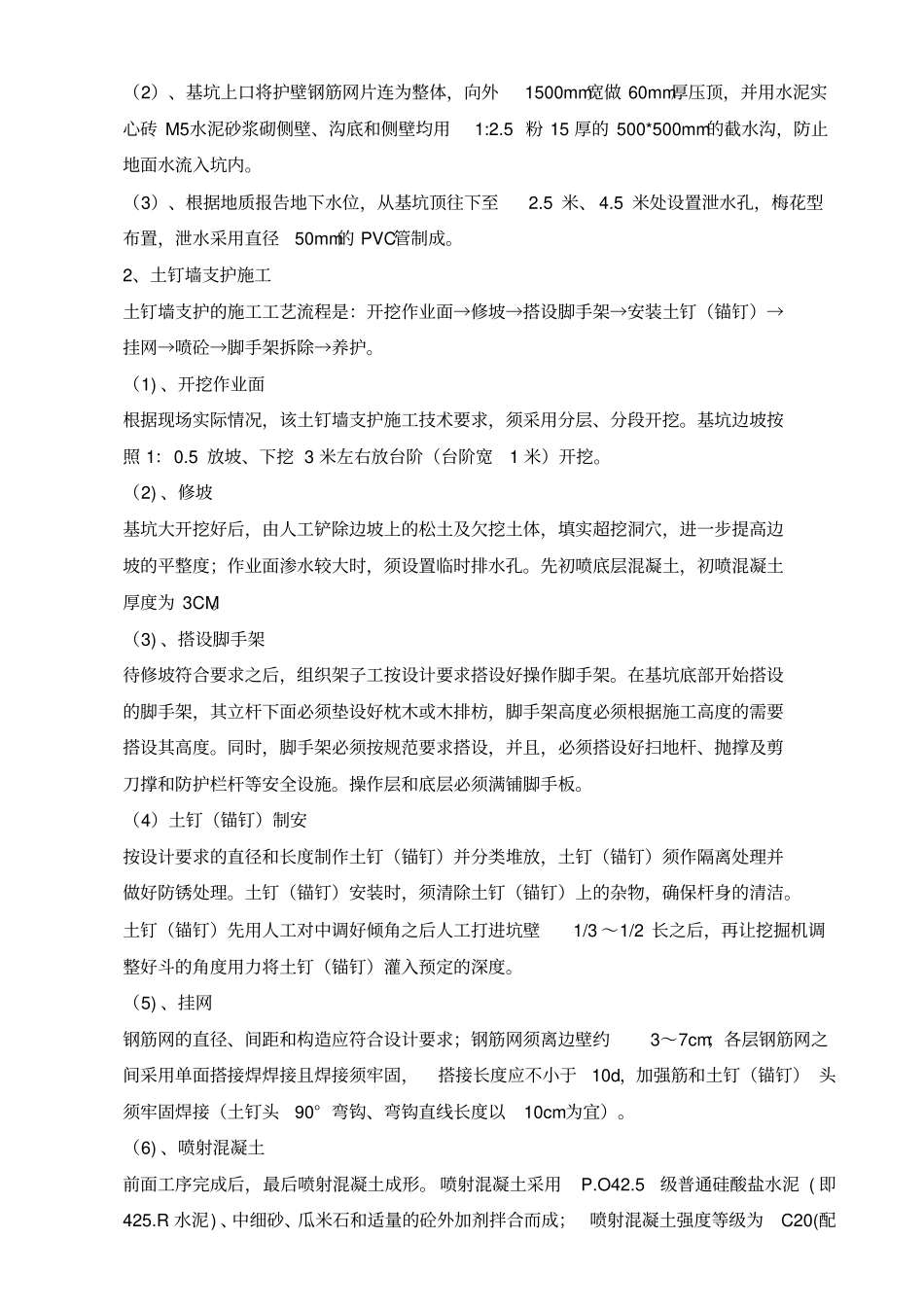

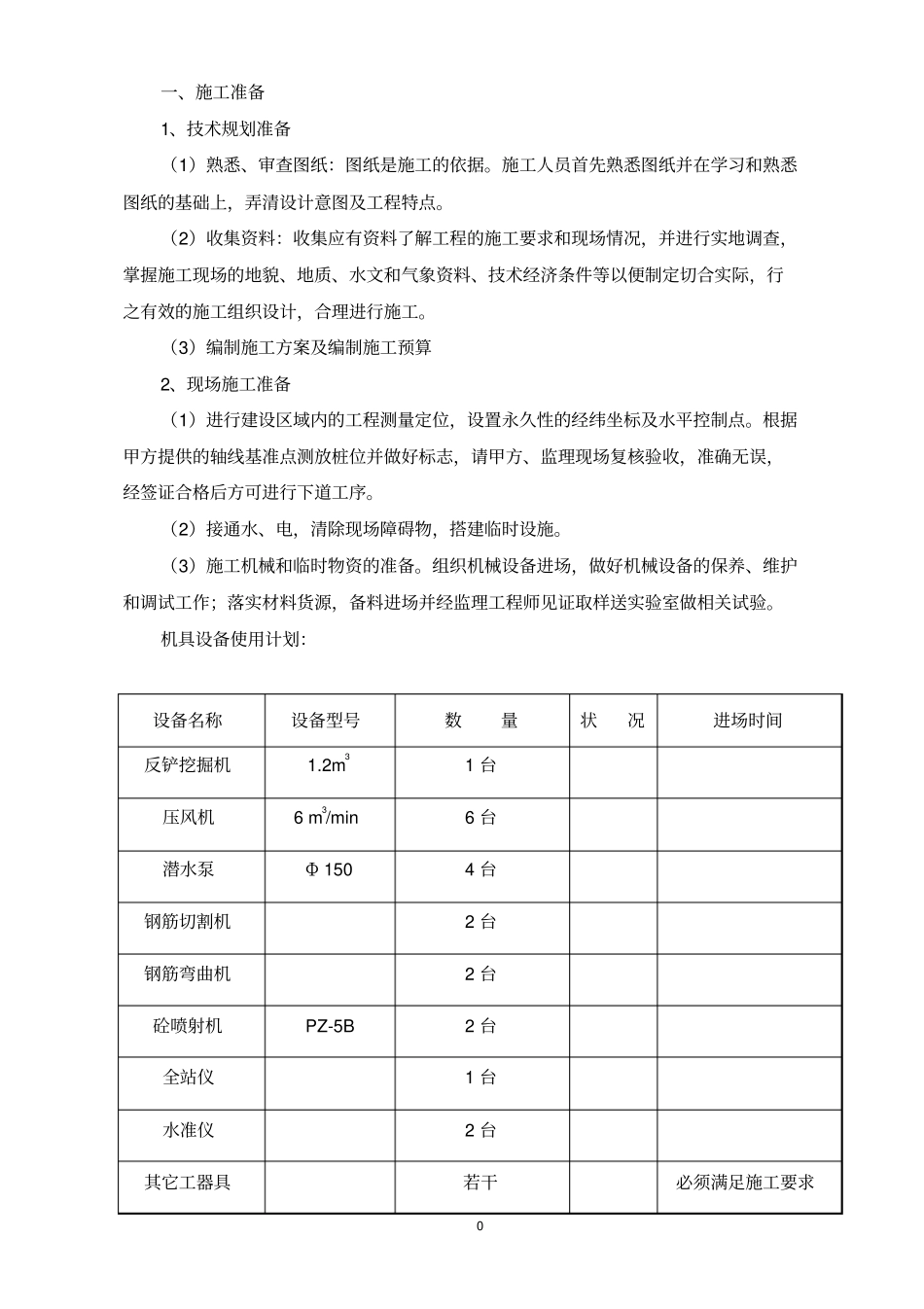

0一、施工准备1、技术规划准备（1）熟悉、审查图纸：图纸是施工的依据。施工人员首先熟悉图纸并在学习和熟悉图纸的基础上，弄清设计意图及工程特点。（2）收集资料：收集应有资料了解工程的施工要求和现场情况，并进行实地调查，掌握施工现场的地貌、地质、水文和气象资料、技术经济条件等以便制定切合实际，行之有效的施工组织设计，合理进行施工。（3）编制施工方案及编制施工预算2、现场施工准备（1）进行建设区域内的工程测量定位，设置永久性的经纬坐标及水平控制点。根据甲方提供的轴线基准点测放桩位并做好标志，请甲方、监理现场复核验收，准确无误，经签证合格后方可进行下道工序。（2）接通水、电，清除现场障碍物，搭建临时设施。（3）施工机械和临时物资的准备。组织机械设备进场，做好机械设备的保养、维护和调试工作；落实材料货源，备料进场并经监理工程师见证取样送实验室做相关试验。机具设备使用计划：设备名称设备型号数量状况进场时间反铲挖掘机1.2m31 台压风机6 m3/min 6 台潜水泵Φ 150 4 台钢筋切割机2 台钢筋弯曲机2 台砼喷射机PZ-5B 2 台全站仪1 台水准仪2 台其它工器具若干必须满足施工要求（4）做好冬雨季施工准备工作3、施工队伍的准备（1）组织施工力量，调整健全施工组织机构（2）对全体施工人员进行计划、技术和安全的交底，明确任务，树立质量第一，安全第一的责任观，确保工程质量和合同工期，保证桩基施工符合设计要求。（3）施工班组做好作业条件的施工准备。（4）施工用工计划如下：序号岗位人数备注1 项目经理1 2 技术负责人1 3 施工员1 4 安全员1 5 质检员1 6 测量员2 7 材料员2 8 司机10 9 电工2 10 水工1 11 作业工人30 视现场施工需要进行调配二、基坑支护施工方法及施工技术措施根据以往的施工经验及施工场地的地质资料，本工程深基坑边坡支护采用钢管土钉墙支护。1、土钉墙支护结构布置：（1）、本工程深基坑平均深度可达6.35m，且靠近边坡底，整个地下基坑的锚筋护坡支护竖向设置 3 排锚钉。锚钉水平间距上面一排1m、中间一排 2 米、下面一排 1 米。锚钉钢钢管均采用 Φ 48 钢管制作，喷射混凝土为C20，厚度 60mm，网格配筋为 Ф 6.5@200双向设置， 2Φ 16 横向连接筋， 2Φ 25 锁定筋（即在锚钉端头处设置），呈十字型与锚钉钢筋焊接连接， 锚钉钢筋与加强钢筋连接焊接时，锚钉钢筋端头做成90o弯钩并钩住加强钢筋。钢筋格网保护层厚30mm。锚...
