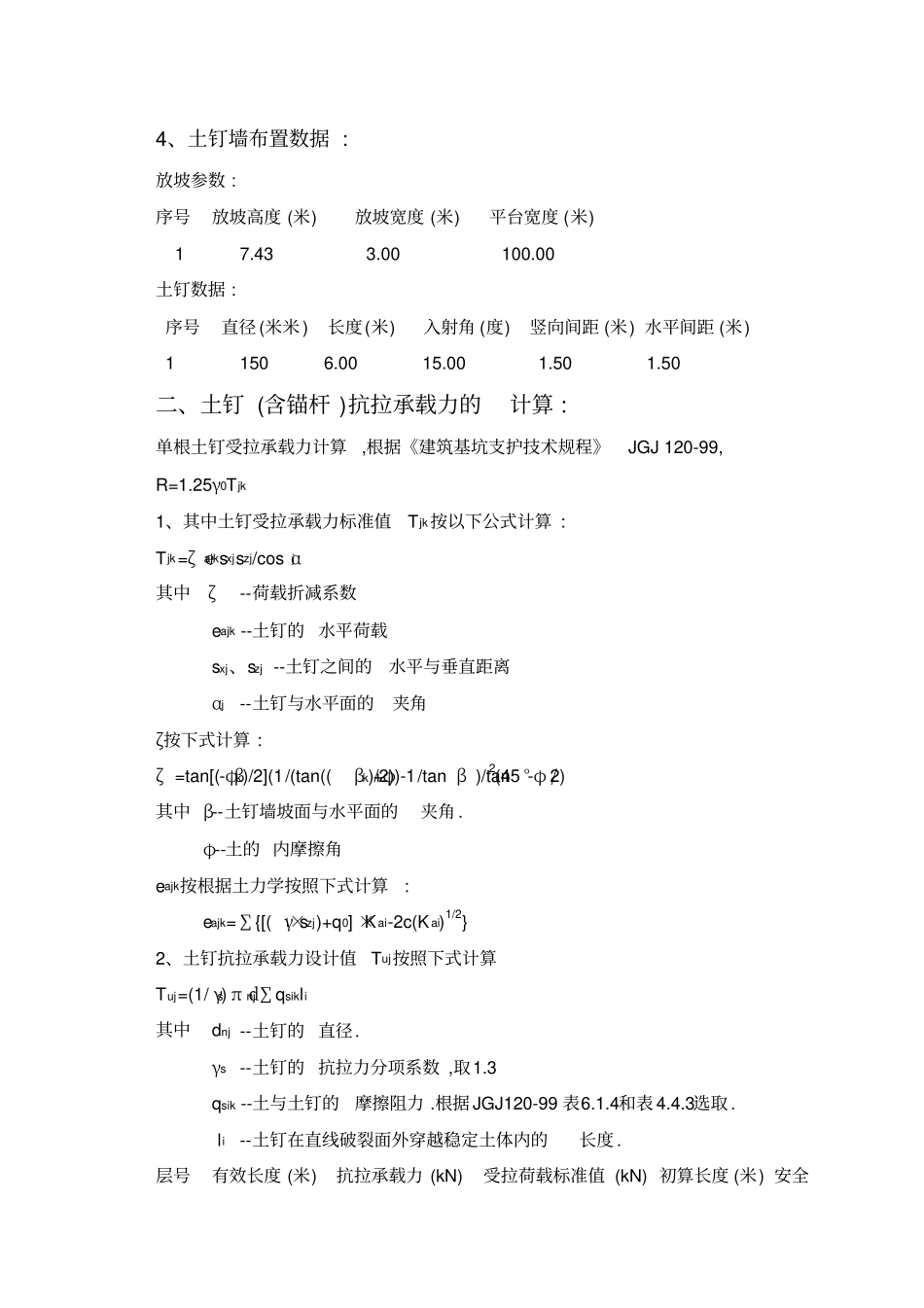

土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版社出版 《建筑施工计算手册》 江正荣 编著 中国建筑工业出版社、 《实用土木工程手册》 第三版 杨文渊 编著 人民教同出版社、 《地基与基础》 第三版 中国建筑工业出版社、 《土力学》等相关文献进行编制 . 土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性 . 一、参数信息 : 1、基本参数 : 侧壁安全级别 :二级基坑开挖深度 h(米):7.430; 土钉墙计算宽度 b'(米):100; 土体的 滑动摩擦系数按照 tan φ计算 ,φ为坡角水平面所在土层内的内摩擦角 ; 条分块数 :/; 不考虑地下水位影响 ; 2、荷载参数 : 序号类型面荷载 q(kPa) 基坑边线距离 b0(米) 宽度 b1(米) 1 局布20.00 4.86 5 3、地质勘探数据如下 :: 序号 土名称土厚度坑壁土的重度 γ 坑壁土的内摩擦角 φ 内聚力 C 极限摩擦阻力(米) (kN/米3) ( °) (kPa) (kPa) 1 填土1.30 18.00 18.00 12.00 80.00 2 粘性土1.30 18.00 20.00 25.00 100.00 3 粉土3.10 19.00 25.00 18.00 110.00 4 粘性土1.20 18.00 20.00 25.00 100.00 5 粉砂4.10 19.00 35.00 18.00 115.00 4、土钉墙布置数据 : 放坡参数 : 序号放坡高度 (米) 放坡宽度 (米) 平台宽度 (米) 1 7.43 3.00 100.00 土钉数据 : 序号直径 (米米 ) 长度(米) 入射角 (度) 竖向间距 (米) 水平间距 (米) 1 150 6.00 15.00 1.50 1.50 二、土钉 (含锚杆 )抗拉承载力的计算 : 单根土钉受拉承载力计算,根据《建筑基坑支护技术规程》JGJ 120-99, R=1.25γ0Tjk1、其中土钉受拉承载力标准值Tjk按以下公式计算 : Tjk=ζ eajksxjszj/cos αj其中ζ--荷载折减系数eajk --土钉的 水平荷载sxj、szj --土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算 : ζ =tan[(β-φk)/2](1/(tan((β +φk)/2))-1/tan β )/tan2(45 °-φ /2) 其中 β--土钉墙坡面与水平面的夹角 . φ--土的 内摩擦角eajk按根据土力学按照下式计算: eajk=∑{[( γi×szj)+q0] ×K ai-2c(K ai)1/2} 2、土钉抗拉承载力设计值Tuj按照下式计算Tuj=(1/ γs) π dnj∑qsikli其中dnj --土钉的 直径. γs --土钉的 抗拉力分项系数 ,取1.3 qsik --土与土钉的摩擦阻力 .根据 JGJ120-99 表6.1.4和表 4.4.3选取 . l...
