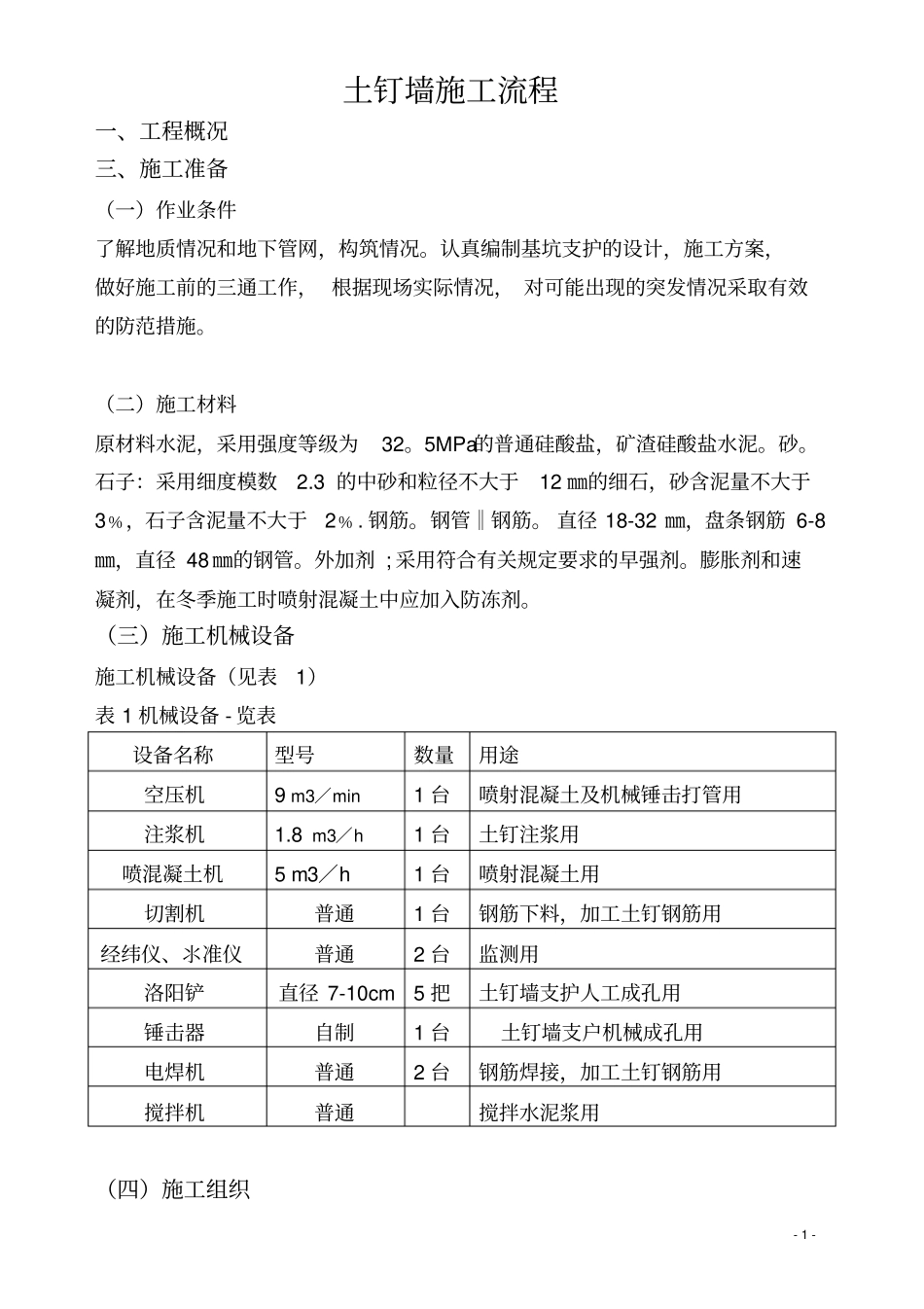

- 1 - 土钉墙施工流程一、工程概况三、施工准备（一）作业条件了解地质情况和地下管网，构筑情况。认真编制基坑支护的设计，施工方案，做好施工前的三通工作， 根据现场实际情况， 对可能出现的突发情况采取有效的防范措施。（二）施工材料原材料水泥，采用强度等级为32。5MPa的普通硅酸盐，矿渣硅酸盐水泥。砂。石子：采用细度模数2.3 的中砂和粒径不大于12 ㎜的细石，砂含泥量不大于3﹪，石子含泥量不大于2﹪. 钢筋。钢管‖钢筋。 直径 18-32 ㎜，盘条钢筋 6-8㎜，直径 48 ㎜的钢管。外加剂 ; 采用符合有关规定要求的早强剂。膨胀剂和速凝剂，在冬季施工时喷射混凝土中应加入防冻剂。（三）施工机械设备施工机械设备（见表1）表 1 机械设备 - 览表设备名称型号数量用途空压机9 m3∕min 1 台喷射混凝土及机械锤击打管用注浆机1.8 m3∕h 1 台土钉注浆用喷混凝土机5 m3∕h 1 台喷射混凝土用切割机普通1 台钢筋下料，加工土钉钢筋用经纬仪、氺准仪普通2 台监测用洛阳铲直径 7-10cm 5 把土钉墙支护人工成孔用锤击器自制1 台土钉墙支户机械成孔用电焊机普通2 台钢筋焊接，加工土钉钢筋用搅拌机普通搅拌水泥浆用（四）施工组织- 2 - 1. 劳动组织（见表 2）每班配制管理人员4 名施工人员 25-30 名表 2 人员配备一览表人员组成人数职责项目经理1 负责组织施工 , 协调现场技术员1 负责施工技术工作及施工安全质量员1 负责施工质量材料员1 负责组织材料进场及管理班组长1 负责指挥具体施工人员的工作电工1 负责现场用电焊工2 负责钢筋焊接 , 制作土钉钢筋、钢管测量员1 负责放线及监测工作钢筋工6-8 负责钢筋绑扎成孔工6-8 负责成孔注浆工2 负责注浆喷射工2 负责喷射混凝土四、施工工艺流程（一）工艺流程工序编写施工方案及施工准备→开挖→清理边坡→孔位布点→成孔→安设土钉钢筋（钢管）→注浆→铺设钢筋网→喷射混凝土面层→开挖下一步。根据不同土性特点和支护构造方法个别顺序可以变化。支护的内排水以及坡顶和基底的排水系统应按整个支护从上到下的施工过程穿插置（二）主要技术参数-（1）土钉孔径 100MM,孔内注浆体强度等级M15 （2）钻孔深度（自上而下） ：第一排： 4M.第二派： 4M （3）钻孔间距：水平间距2.0M, 竖向间距： 1.5M （4）土钉锚杆：热轧钢管48×3 焊接铜管- 3 - （5）土钉布置形式：三角形（6）网片钢筋： HDB235直径 6. 间距 200MM （7）喷射混...
