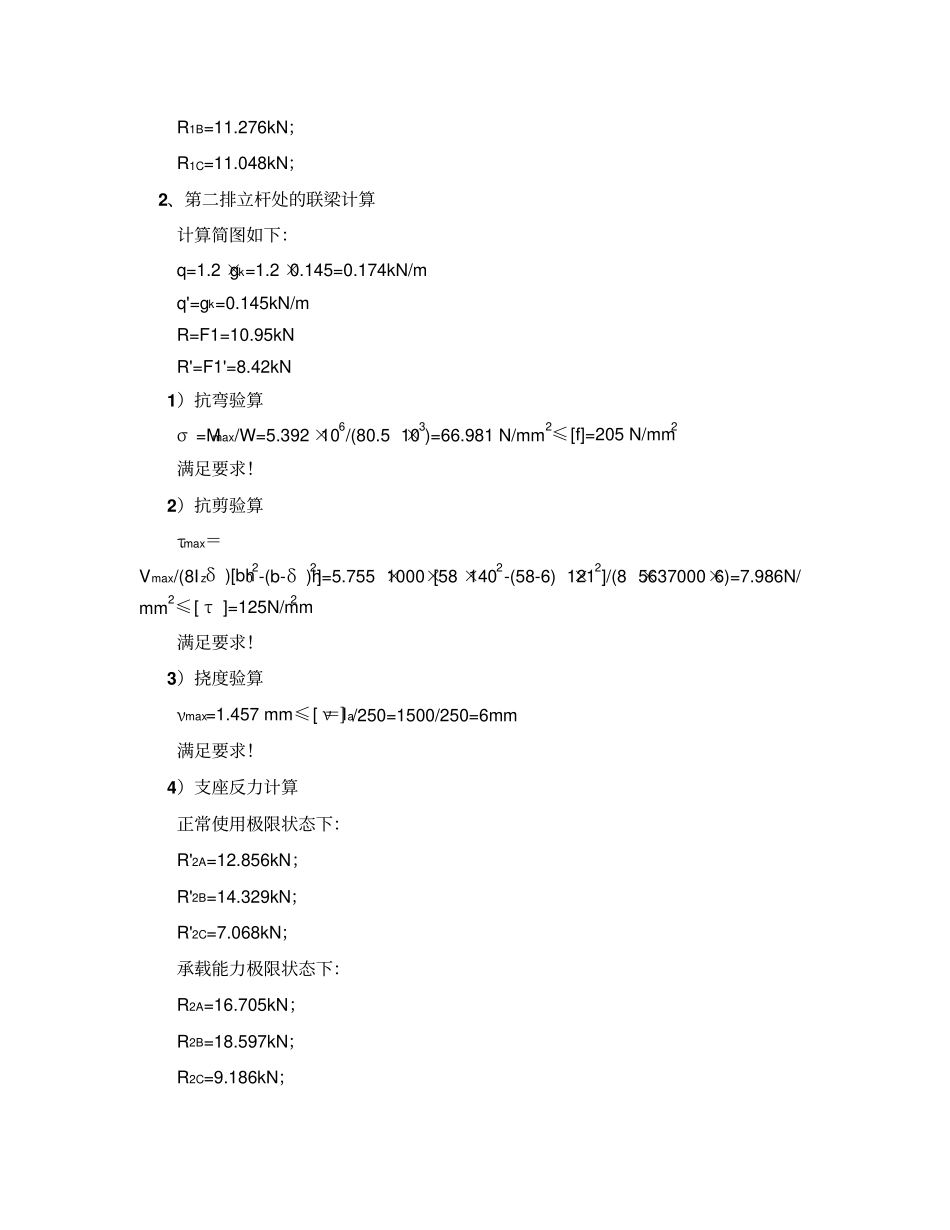

型钢悬挑脚手架 (阳角 B)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 2、《建筑结构荷载规范》 GB50009-2012 3、《钢结构设计规范》 GB50017-2003 一、基本参数1、基本参数阳角处主梁悬挑方式联梁悬挑主梁离地高度 (m) 90 建筑物阳角处角度β90 立杆纵距 la(m) 1.5 梁 /楼板混凝土强度等级C30 2、立杆荷载参数第几排立杆离墙距离 a(m) 荷载标准值 F'(kN) 荷载设计值 F(kN) 1 0.3 8.42 10.95 2 1.25 8.42 10.95 二、主梁布置及锚固参数1、主梁布置参数主梁号内锚固点坐标 x(m).y(m) 角度 α (度 ) 主梁自内锚固点伸出长度L(m) 主梁锚固方式1 1.63,-1.63 135 4.2 压环钢筋2 1.2,-2.35 90 3.7 压环钢筋平面图2、主梁锚固参数主梁外锚固点离建筑物距离b(mm) 100 压环钢筋直径 d1(mm) 18 主梁 1锚固图主梁 2锚固图三、联梁验算联梁材料类型槽钢联梁材料规格14a号槽钢联梁截面积 A(cm2) 18.51 联梁截面惯性矩Ix(cm4) 563.7 联梁截面抵抗矩Wx(cm3) 80.5 联梁自重标准值gk (kN/m) 0.145 联梁材料抗弯强度设计值[f](N/mm 2) 205 联梁材料抗剪强度设计值[ τ ](N/mm2) 125 联梁弹性模量 E(N/mm 2) 206000 1、第一排立杆处的联梁计算计算简图如下：q=1.2 ×gk=1.2 ×0.145=0.174kN/m q'=gk=0.145kN/m R=F1=10.95kN R'=F1'=8.42kN 1）抗弯验算σ =Mmax/W=0.049 ×106/(80.5×103)=0.609 N/mm2≤[f]=205 N/mm2 满足要求！2）抗剪验算τmax＝Vmax/(8I zδ )[bh02-(b-δ )h2]=0.163 ×1000×[58 ×1402-(58-6)×1212]/(8 ×5637000×6)=0.226N/mm2≤[ τ ]=125N/mm2 满足要求！3）挠度验算νmax=0.003 mm≤[ ν ]＝la/250=1500/250=6mm 满足要求！4）支座反力计算正常使用极限状态下：R'1A=8.501kN；R'1B=8.692kN；R'1C=8.502kN；承载能力极限状态下：R1A=11.048kN；R1B=11.276kN；R1C=11.048kN；2、第二排立杆处的联梁计算计算简图如下：q=1.2 ×gk=1.2 ×0.145=0.174kN/m q'=gk=0.145kN/m R=F1=10.95kN R'=F1'=8.42kN 1）抗弯验算σ =Mmax/W=5.392 ×106/(80.5×103)=66.981 N/mm2≤[f]=205 N/mm2 满足要求！2）抗剪验算τmax＝Vmax/(8I zδ )[bh02-(b-δ )h2]=5.755 ×1000×[58 ×1402-(58-6)×1212]/(8 ×5637000×6)=7.986N/mm2≤[ τ ]=125N/mm2 满足要求！3）挠度验算νmax=1.457 mm≤[ ν ]＝la...
