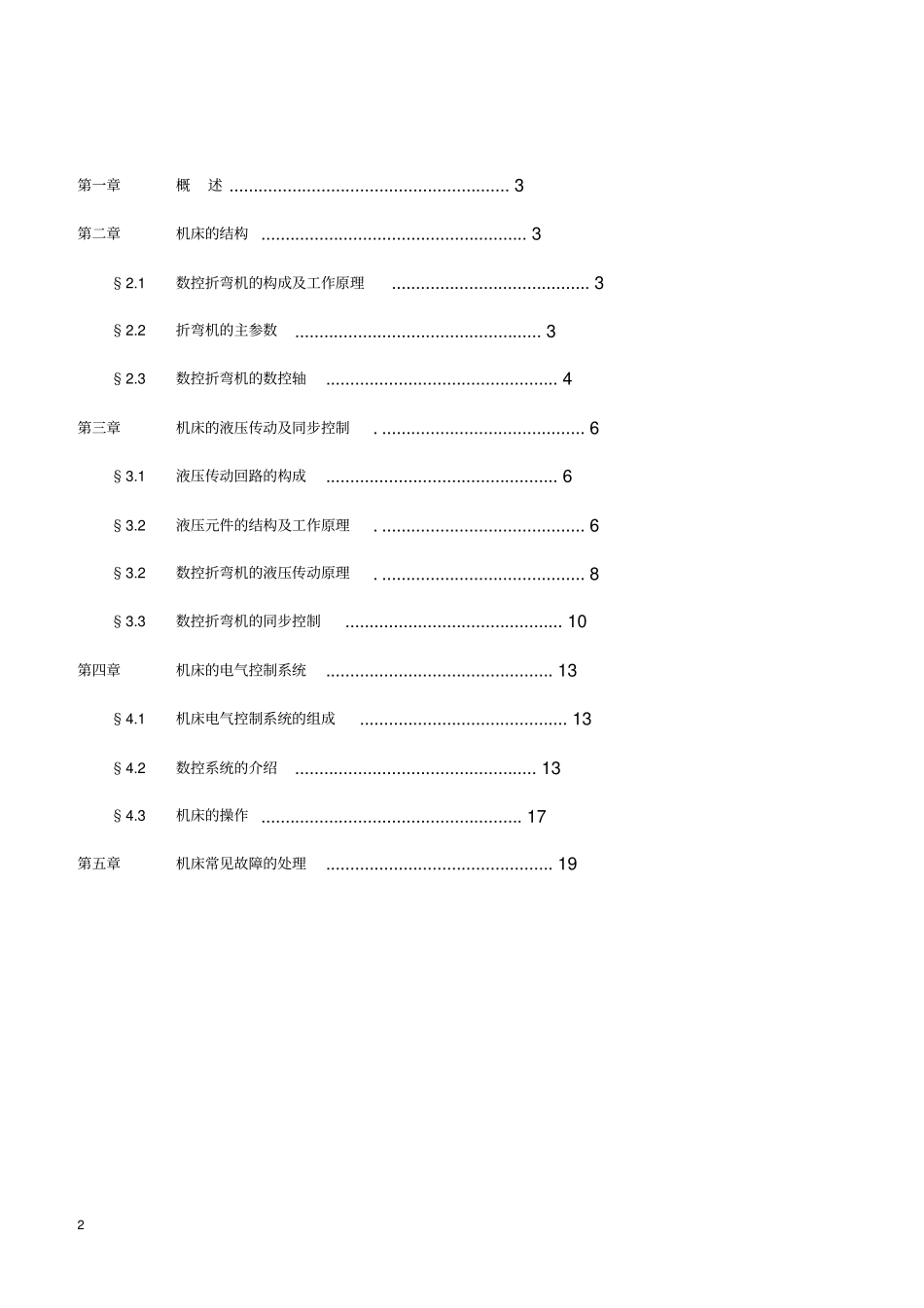

PPEB数控折弯机培训手册- 1 - 1 2 第一章概述 .......................................................... 3 第二章机床的结构 ....................................................... 3 §2.1数控折弯机的构成及工作原理......................................... 3 §2.2折弯机的主参数 ................................................... 3 §2.3数控折弯机的数控轴................................................ 4 第三章机床的液压传动及同步控制. .......................................... 6 §3.1液压传动回路的构成................................................ 6 §3.2液压元件的结构及工作原理. .......................................... 6 §3.2数控折弯机的液压传动原理. .......................................... 8 §3.3数控折弯机的同步控制............................................. 10 第四章机床的电气控制系统............................................... 13 §4.1机床电气控制系统的组成 ........................................... 13 §4.2数控系统的介绍 .................................................. 13 §4.3机床的操作 ...................................................... 17 第五章机床常见故障的处理............................................... 19 PPEB数控折弯机培训手册- 3 - 3 第一章概述折弯机是用来完成板料整体弯曲成型的设备，在滑块一次行程后，即能将板料折弯成一定几何形状的横截面型材，通过更换模具和多次折弯还可得到较为复杂的各种截面形状。在锻压设备中，折弯机已成为最受人们欢迎的金属成型设备之一，近年来随着工艺水平的不断提高，其加工的工艺范围越来越广。它的应用范围遍及航空、造船、铁路、电工、矿山、工程机械、冶金、汽车、农机、轻工、仪表、纺织、电子等几乎各个工业领域。目前，市场上各种类型的折弯机很多，各类折弯机均有其不同的特点，也有各种各样的分类方法。按传动方式可分为机械折弯机和液压折弯机，按工作方式可分为上动式折弯机和下动式折弯机， 按同步方式可分为： 机械同步、 机液伺服同步和电液伺服同步。机械折弯机由于结构性能方面有许多缺点，噪声大、耗能高、安全性差已逐渐被淘汰。下动式折弯机工作时上模固定不动，工件随着工作台上升而完成折弯动作...
