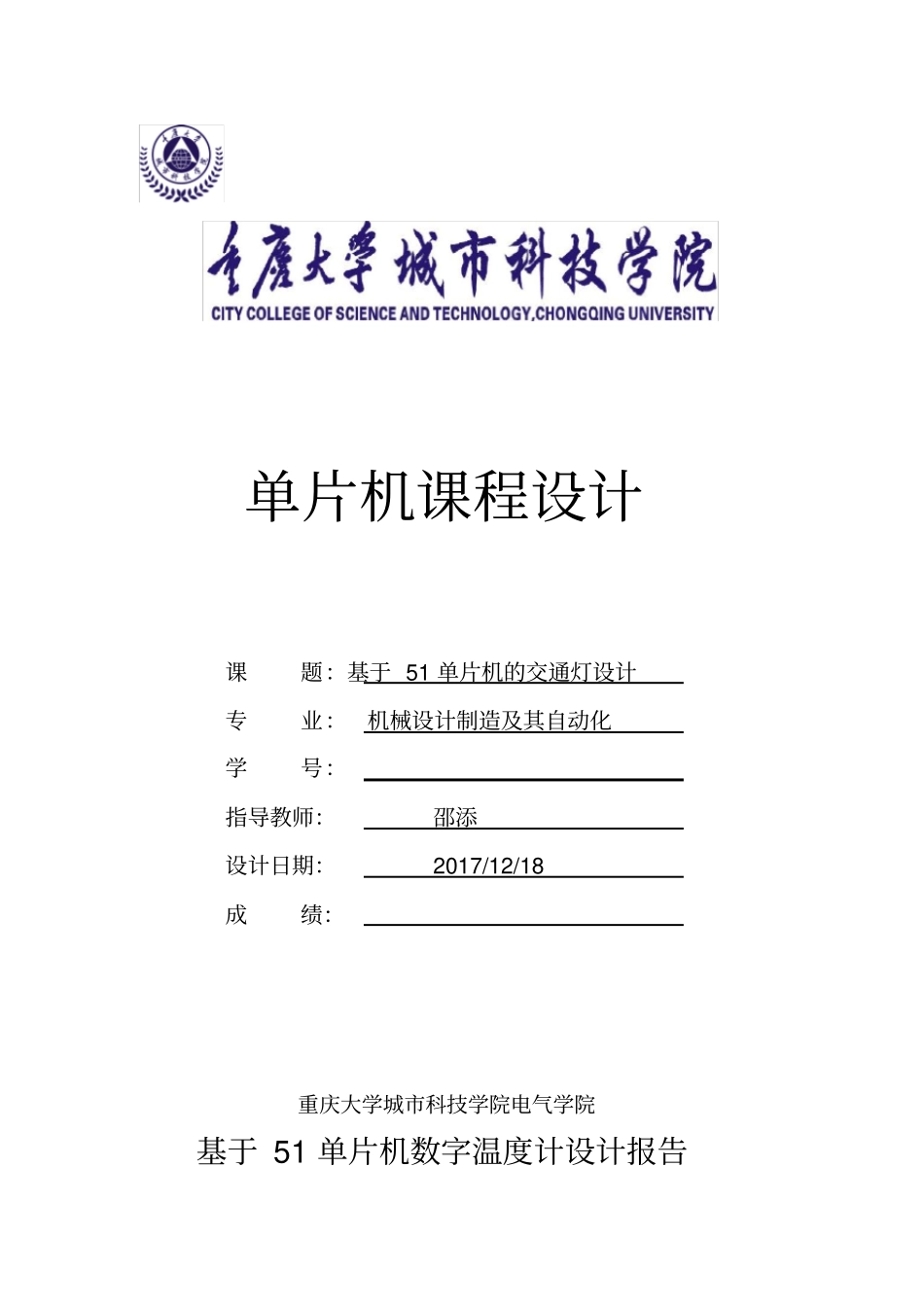

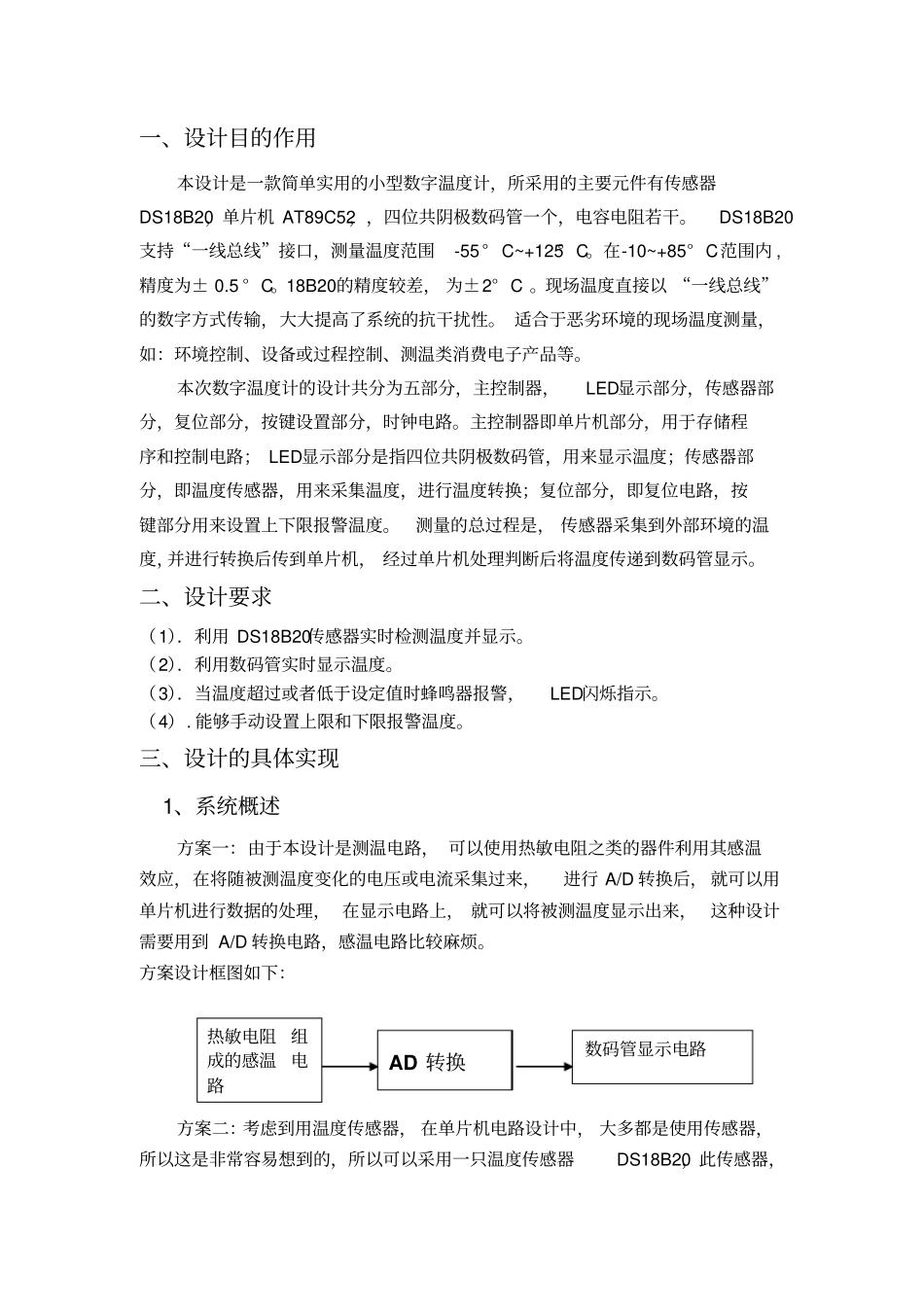

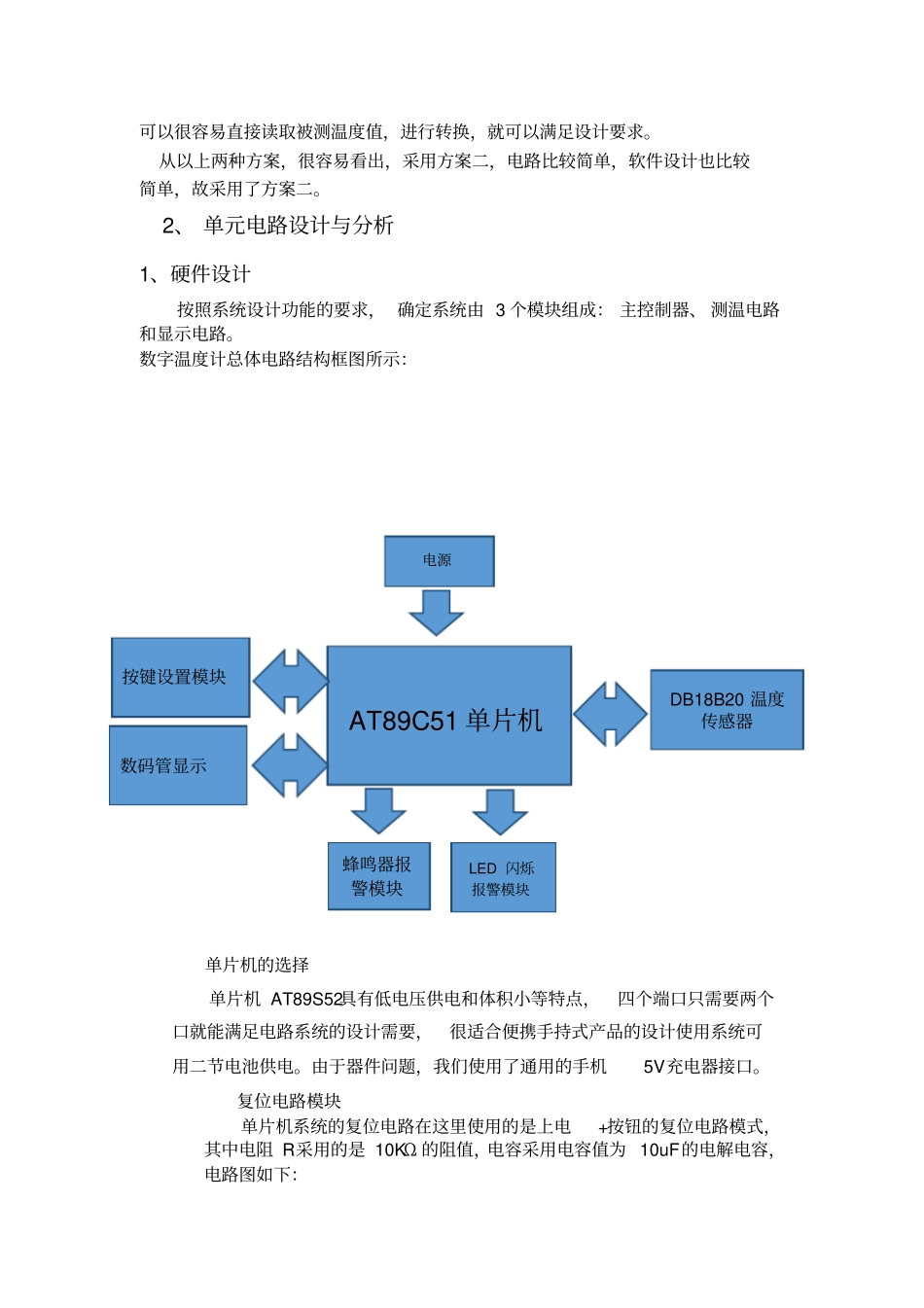

课题：基于 51 单片机的交通灯设计专业：机械设计制造及其自动化学号：指导教师：邵添设计日期：2017/12/18成绩：重庆大学城市科技学院电气学院基于 51 单片机数字温度计设计报告单片机课程设计一、设计目的作用本设计是一款简单实用的小型数字温度计，所采用的主要元件有传感器DS18B20，单片机 AT89C52，，四位共阴极数码管一个，电容电阻若干。DS18B20支持“一线总线”接口，测量温度范围-55 ° C~+125° C。在-10~+85° C范围内 ,精度为± 0.5 ° C。18B20的精度较差， 为±2° C 。现场温度直接以 “一线总线”的数字方式传输，大大提高了系统的抗干扰性。 适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。本次数字温度计的设计共分为五部分，主控制器，LED显示部分，传感器部分，复位部分，按键设置部分，时钟电路。主控制器即单片机部分，用于存储程序和控制电路； LED显示部分是指四位共阴极数码管，用来显示温度；传感器部分，即温度传感器，用来采集温度，进行温度转换；复位部分，即复位电路，按键部分用来设置上下限报警温度。测量的总过程是， 传感器采集到外部环境的温度，并进行转换后传到单片机， 经过单片机处理判断后将温度传递到数码管显示。二、设计要求（1）．利用 DS18B20传感器实时检测温度并显示。（2）．利用数码管实时显示温度。（3）．当温度超过或者低于设定值时蜂鸣器报警，LED闪烁指示。（4）. 能够手动设置上限和下限报警温度。三、设计的具体实现1、系统概述方案一：由于本设计是测温电路， 可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行 A/D 转换后， 就可以用单片机进行数据的处理， 在显示电路上， 就可以将被测温度显示出来， 这种设计需要用到 A/D 转换电路，感温电路比较麻烦。方案设计框图如下：方案二：考虑到用温度传感器， 在单片机电路设计中， 大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，热敏电阻组成的感温电路AD 转换数码管显示电路可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。从以上两种方案，很容易看出，采用方案二，电路比较简单，软件设计也比较简单，故采用了方案二。2、 单元电路设计与分析1、硬件设计按照系统设计功能的要求， 确定系统由 3 个模块组成： 主控制器、 测温电路和显示电路。数...
