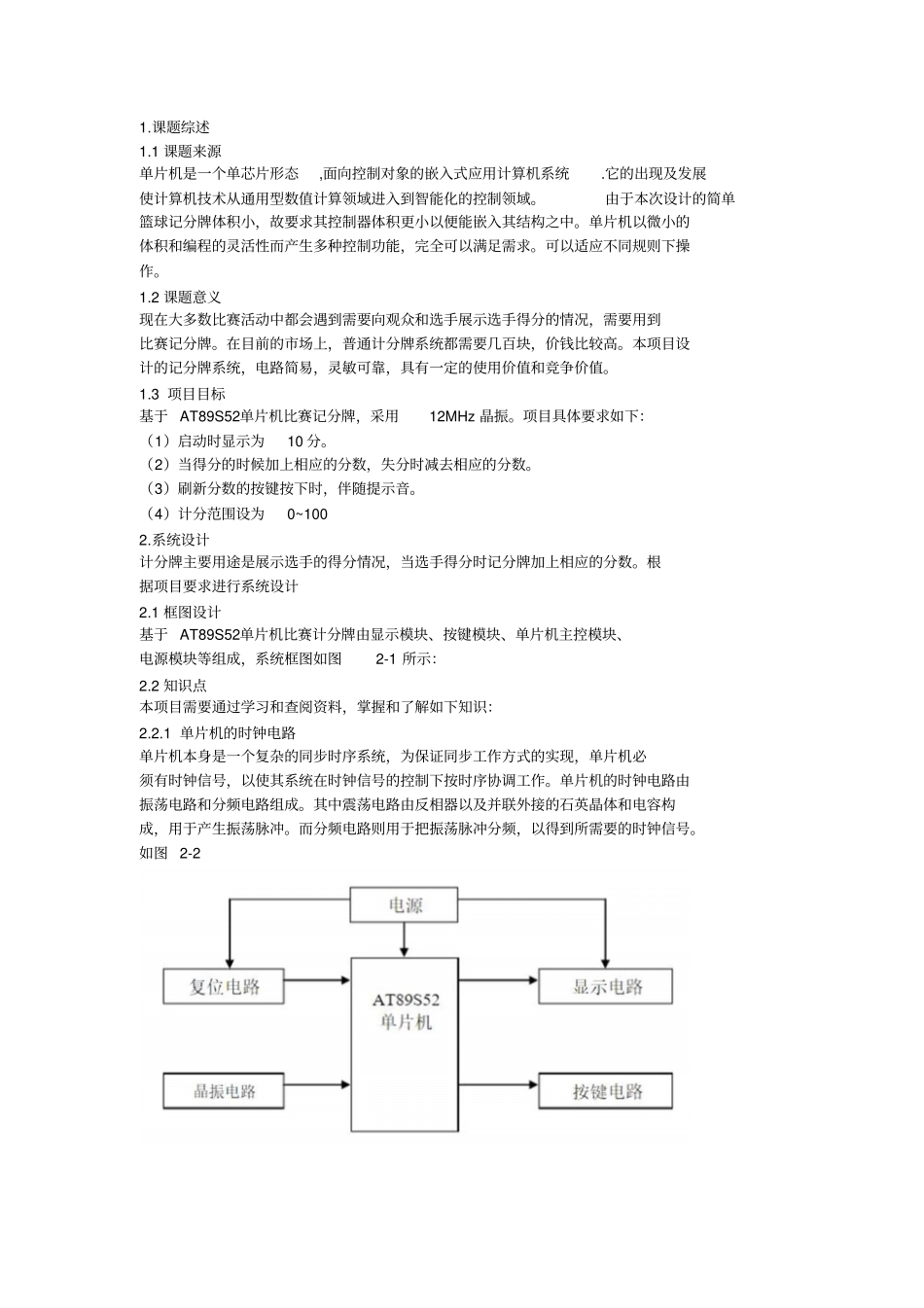

1.课题综述1.1 课题来源单片机是一个单芯片形态,面向控制对象的嵌入式应用计算机系统.它的出现及发展使计算机技术从通用型数值计算领域进入到智能化的控制领域。由于本次设计的简单篮球记分牌体积小，故要求其控制器体积更小以便能嵌入其结构之中。单片机以微小的体积和编程的灵活性而产生多种控制功能，完全可以满足需求。可以适应不同规则下操作。1.2 课题意义现在大多数比赛活动中都会遇到需要向观众和选手展示选手得分的情况，需要用到比赛记分牌。在目前的市场上，普通计分牌系统都需要几百块，价钱比较高。本项目设计的记分牌系统，电路简易，灵敏可靠，具有一定的使用价值和竞争价值。1.3 项目目标基于 AT89S52单片机比赛记分牌，采用12MHz 晶振。项目具体要求如下：（1）启动时显示为10 分。（2）当得分的时候加上相应的分数，失分时减去相应的分数。（3）刷新分数的按键按下时，伴随提示音。（4）计分范围设为0~100 2.系统设计计分牌主要用途是展示选手的得分情况，当选手得分时记分牌加上相应的分数。根据项目要求进行系统设计2.1 框图设计基于 AT89S52单片机比赛计分牌由显示模块、按键模块、单片机主控模块、电源模块等组成，系统框图如图2-1 所示：2.2 知识点本项目需要通过学习和查阅资料，掌握和了解如下知识：2.2.1 单片机的时钟电路单片机本身是一个复杂的同步时序系统，为保证同步工作方式的实现，单片机必须有时钟信号，以使其系统在时钟信号的控制下按时序协调工作。单片机的时钟电路由振荡电路和分频电路组成。其中震荡电路由反相器以及并联外接的石英晶体和电容构成，用于产生振荡脉冲。而分频电路则用于把振荡脉冲分频，以得到所需要的时钟信号。如图 2-2 2.2.2 单片机复位电路工作原理复位是单片机的初始化操作，其作用是使CPU中的各个部件都处于一个确定的初始状态，并从这个状态开始工作。当单片机的ALE 及 两脚输出高电平，RST 引脚高电平时，单片机复位。单片机的复位电路有上电复位和手动按钮复位两种形式，RST/VPD端的高电平直接由上电瞬间产生高电平则为上电复位；若通过按钮产生高电平复位信号称为手动按钮复位。在实际应用系统中，有些外围芯片也需要复位，如果这些复位端的复位电平要求与单片机的要求一致，则可以与之相连。复位后，P0?a P3 四个并行接口全为高电平，其它寄存器全部清零，只有SBUF寄存器状态不确定。目前，在单片机体统中共使用4 种类型的复位电路，分别为：积分型电路、...
