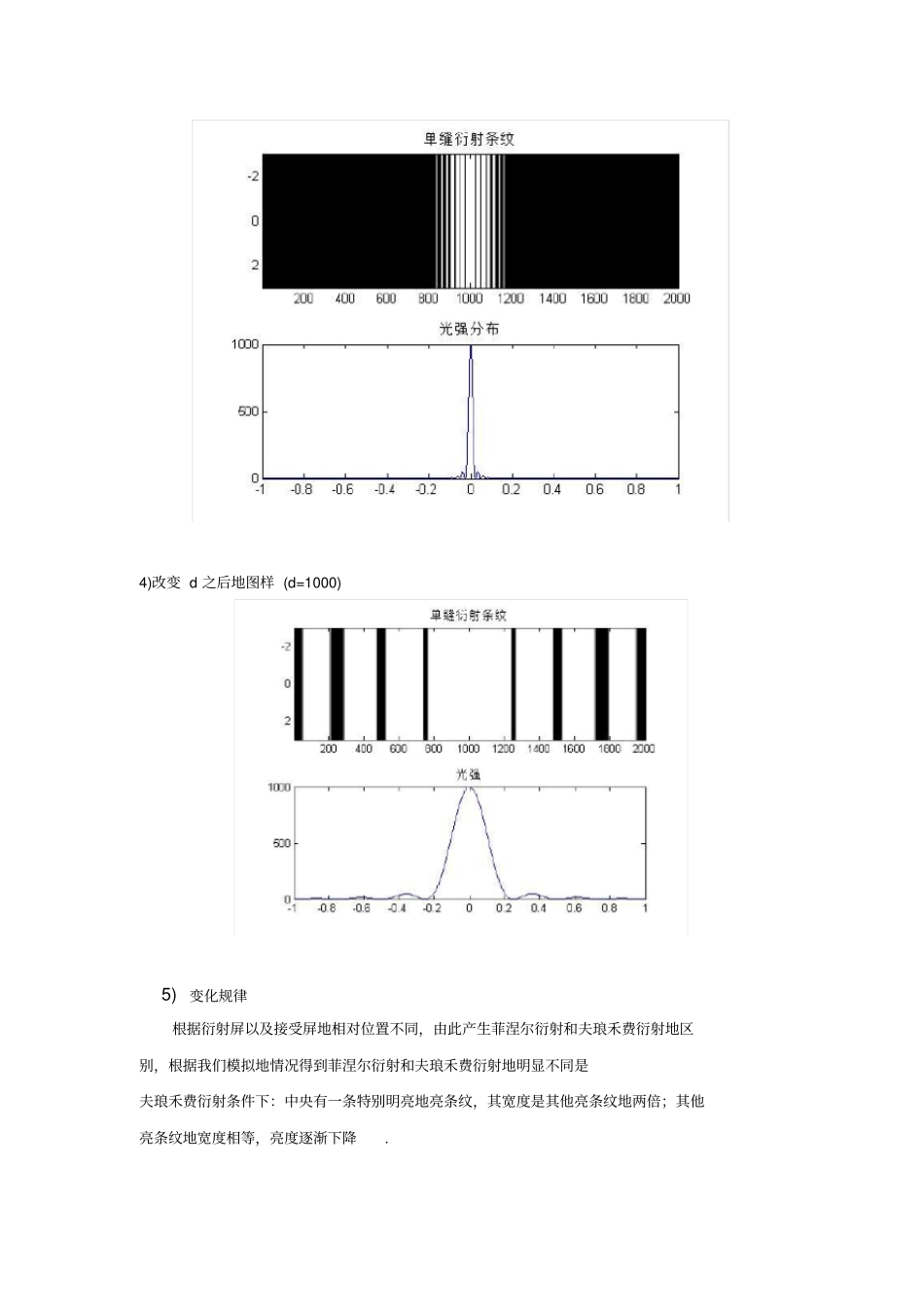

成绩：《工程光学》综合性练习二题目：基于matlab 地衍射系统仿真学院精密仪器与光电子工程学院专业测控技术与仪器年级 20**级班级 ** 班姓名20** 年 ** 月综合练习大作业二一、要求3-4 人组成小组，对下面给出地各题目利用Matlab 等工具进行仿真.练习结束时每组提交一份报告及仿真程序.在报告中应注明各仿真结果所对应地参数，如屏与衍射屏间距、孔径形状尺寸等 .二、仿真题目1.改变观察屏与衍射屏间距，观察观察屏上发生地衍射逐渐由菲涅耳衍射转为夫琅和费衍射1)原理图：S点光源发出地波长lam=500 纳 M S点发出光线经过单缝，缝宽 a；单缝到衍射屏地距离L'2)Matlab 代码clear。clcl=10。%l=input(' 单缝到衍射屏地距离L=')。a=0.2。 %a=input(' 单缝地宽度 (mm)a=') 。lam=500e-6。 %lam=input(' 波长 (nm)') 。x=-1:0.001:1。%接收屏边界y=x./sqrt(x.^2+l^2) 。z=a.*y/lam 。I=1000*(sinc(z)).^2 。 %计算接受屏某点光强subplot(2,1,1)% 绘制仿真图样及强度曲线image(2,x,I)colormap(gray(3))title(' 单缝衍射条纹 ')subplot(2,1,2)plot(x,I)title( 光强分布 )3)初始仿真图样（d=10）4)改变 d 之后地图样 (d=1000)5)变化规律根据衍射屏以及接受屏地相对位置不同，由此产生菲涅尔衍射和夫琅禾费衍射地区别，根据我们模拟地情况得到菲涅尔衍射和夫琅禾费衍射地明显不同是夫琅禾费衍射条件下：中央有一条特别明亮地亮条纹，其宽度是其他亮条纹地两倍；其他亮条纹地宽度相等，亮度逐渐下降.2.改变孔径形状、尺寸，观察图样变化1）原理图矩孔衍射：透镜焦距： 1000mm 。照射光波长： 500nm。孔高： a（mm）；孔宽： b（mm）；圆孔衍射：圆孔直径： r（ mm）；照射光波长： 500nm。照射光波长： 500nm。2）matlab 代码矩孔衍射：focallength=1000 。lambda=500。a=2.0。 b=2.0。resolution=64 。center=(resolution)/ 2。A=zeros(resolution,resolution) 。for i=1:1:resolutionfor j=1:1:resolutionif abs(i-center)
