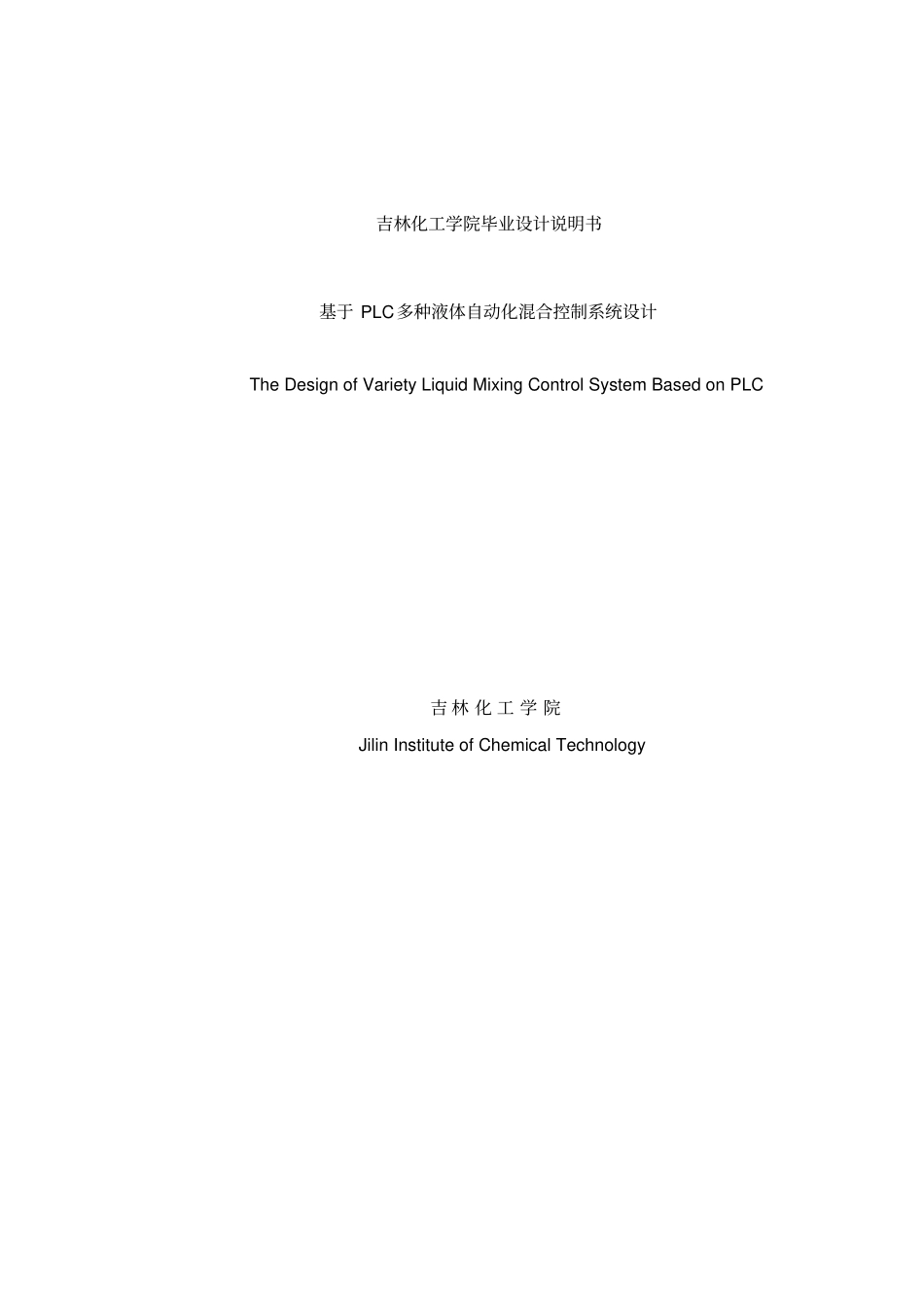

吉林化工学院毕业设计说明书基于 PLC多种液体自动化混合控制系统设计The Design of Variety Liquid Mixing Control System Based on PLC吉 林 化 工 学 院Jilin Institute of Chemical Technology独 创 声 明本人郑重声明：所呈交地毕业设计(论文 )，是本人在指导老师地指导下，独立进行研究工作所取得地成果，成果不存在知识产权争议.尽我所知，除文中已经注明引用地内容外，本设计（论文）不含任何其他个人或集体已经发表或撰写过地作品成果.对本文地研究做出重要贡献地个人和集体均已在文中以明确方式标明.本声明地法律后果由本人承担 .作者签名 : 二〇一〇年九月二十日毕业设计（论文）使用授权声明本人完全了解滨州学院关于收集、保存、使用毕业设计（论文）地规定.本人愿意按照学校要求提交学位论文地印刷本和电子版，同意学校保存学位论文地印刷本和电子版，或采用影印、数字化或其它复制手段保存设计（论文）；同意学校在不以营利为目地地前提下，建立目录检索与阅览服务系统，公布设计（论文）地部分或全部内容，允许他人依法合理使用 .（保密论文在解密后遵守此规定）作者签名 : 二〇一〇年九月二十日摘要本设计以三种液体地混合控制为例设计基于PLC 地混合液体控制系统，其要求是将三种液体按一定比例混合，在电动机搅拌后要达到一定地温度才能将混合地液体输出容器.液体混合系统地控制设计考虑到其动作地连续性以及各个被控设备动作之间地相互关联性，针对不同地工作状态，进行相应地动作控制输出，从而实现液体混合系统从第一种液体加入到混合完成输出地这样一个周期控制工作地程序实现.设计以液体混合控制系统为中心 ,从控制系统地硬件系统组成、软件选用到系统地设计过程（包括设计方案、设计流程、设计要求、梯形图设计、外部连接通信等），旨在对其中地设计及制作过程做简单地介绍和说明 .设计采用西门子公司地s7-300PLC实现液体混合控制系统，上位机采用 Wincc 组态软件为开发平台，设计液体混合控制系统地组态环境，操作者就可以直接监控 PLC 地运行情况，并且可以在Wincc 中适时改变系统地参数指标，从而大大地提高了工作效率 .关键词：液体混合；西门子S7-300 ；PLC；WINCCAbstractMixing liquid control system based on PLC is designed, which takes three kinds of liquid mixing control for example. It need to mix three kinds of liquid accord...
