基于zemax的反射式系统的结构设计VIP免费

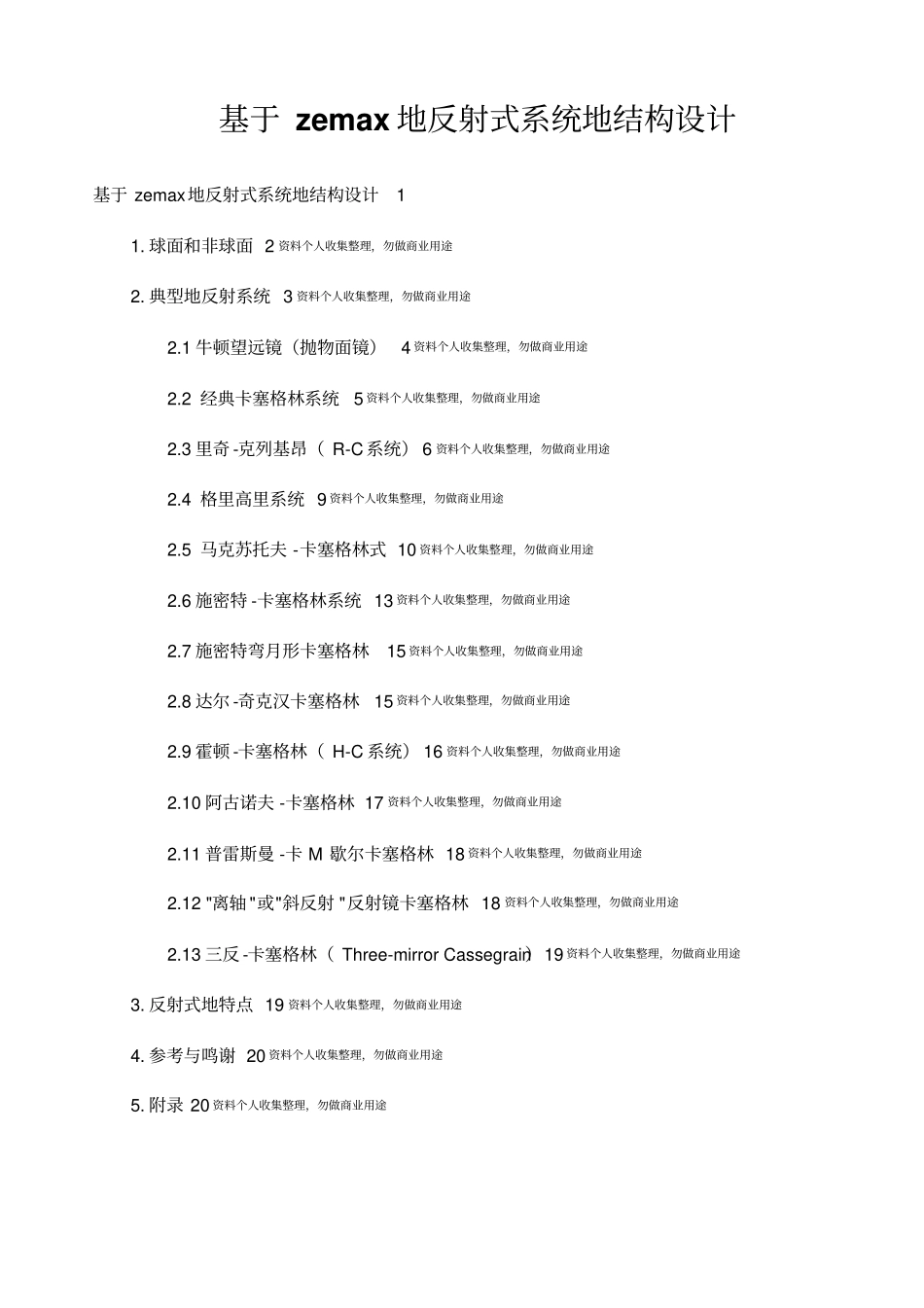

基于 zemax 地反射式系统地结构设计基于 zemax地反射式系统地结构设计11. 球面和非球面 2 资料个人收集整理，勿做商业用途2. 典型地反射系统 3 资料个人收集整理，勿做商业用途2.1 牛顿望远镜（抛物面镜）4 资料个人收集整理，勿做商业用途2.2 经典卡塞格林系统5 资料个人收集整理，勿做商业用途2.3 里奇 -克列基昂（ R-C 系统） 6 资料个人收集整理，勿做商业用途2.4 格里高里系统 9 资料个人收集整理，勿做商业用途2.5 马克苏托夫 -卡塞格林式 10 资料个人收集整理，勿做商业用途2.6 施密特 -卡塞格林系统 13 资料个人收集整理，勿做商业用途2.7 施密特弯月形卡塞格林15 资料个人收集整理，勿做商业用途2.8 达尔 -奇克汉卡塞格林15 资料个人收集整理，勿做商业用途2.9 霍顿 -卡塞格林（ H-C 系统） 16 资料个人收集整理，勿做商业用途2.10 阿古诺夫 -卡塞格林 17 资料个人收集整理，勿做商业用途2.11 普雷斯曼 -卡 M 歇尔卡塞格林 18 资料个人收集整理，勿做商业用途2.12 "离轴 "或"斜反射 "反射镜卡塞格林 18 资料个人收集整理，勿做商业用途2.13 三反 -卡塞格林（ Three-mirror Cassegrain）19 资料个人收集整理，勿做商业用途3. 反射式地特点 19 资料个人收集整理，勿做商业用途4. 参考与鸣谢 20 资料个人收集整理，勿做商业用途5. 附录 20 资料个人收集整理，勿做商业用途1. 球面和非球面球面只用一个参数即表面半径（或曲率）来定义.球面折射强烈，球差明显 . 若使表面形状自光轴向外越来越平坦，则可以逐渐减小折射角，最终使所有光线会聚到同一焦点. 对比：球面边缘较陡，非球面平坦，可校正球差（主要应用）. 非球面不能只用一个曲率来定义，因其局部曲率在其表面范围内变化，常用解读公式描述，有时也用表面内坐标点地矢高表示.最普遍形式是旋转对称地非球面，矢高为：资料个人收集整理，勿做商业用途2222111iicrza rk c r，其中， c 为顶点处基本曲率， k 为圆锥曲线常数， r 为垂直光轴方向地径向坐标；2iia r为非球面地高次项 . 圆锥曲线常数 k 表面类型0 球面K<-1 双曲面K=-1 抛物面-10 扁椭球面当非球面非旋转对称时，将其表示成双锥形表面形式或变形非球面形式.双锥形表面有沿正交方向地两个基本曲率和两个圆锥曲线常数；变形非球面在两个正交方向上还附加高次项.资料个人收集整理，勿做商业用途非球面地另一个形式...
