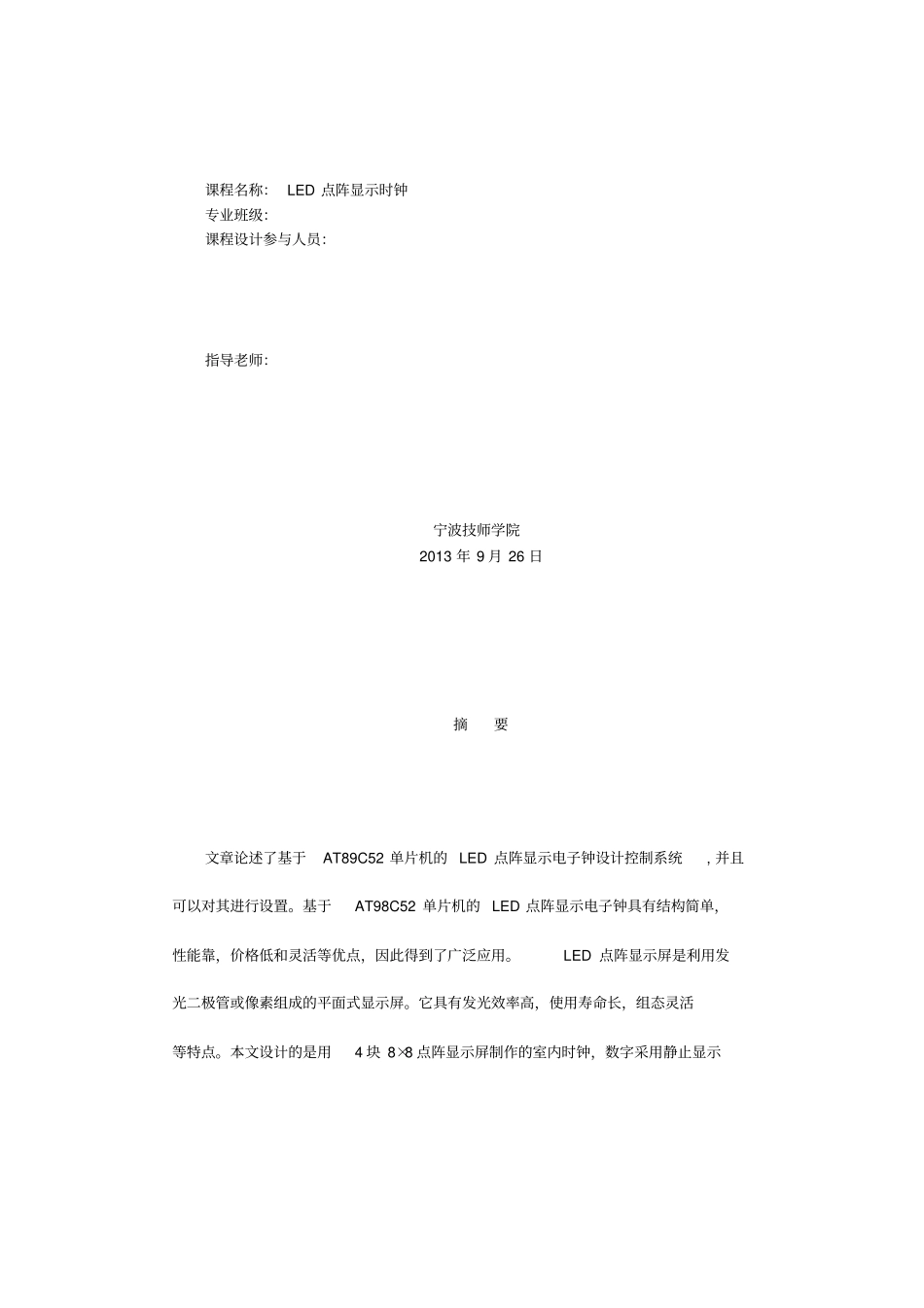

课程名称： LED 点阵显示时钟专业班级：课程设计参与人员：指导老师：宁波技师学院2013 年 9 月 26 日摘要文章论述了基于AT89C52 单片机的 LED 点阵显示电子钟设计控制系统, 并且可以对其进行设置。基于AT98C52 单片机的 LED 点阵显示电子钟具有结构简单，性能靠，价格低和灵活等优点，因此得到了广泛应用。LED 点阵显示屏是利用发光二极管或像素组成的平面式显示屏。它具有发光效率高，使用寿命长，组态灵活等特点。本文设计的是用4 块 8×8 点阵显示屏制作的室内时钟，数字采用静止显示方式。电子钟是一种利用数字电路来显示分、时的计时装置，与传统的机械钟相比，它具有走时准确、显示直观、无机械传动装置等优点，因而得到广泛应用。随着人们生活环境的不断改善和美化，在许多场合可以看到数字电子钟。本文介绍了LED 点阵显示电子钟的发展历史及其应用范围。目录1.总体设计方案及思路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.硬件设备及电路图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.所用的材料清单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯104.单片机汇编程序及解释⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯135.组员分工 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27 5.1 倪坤 .单片机汇编程序的设计⋯⋯⋯⋯⋯⋯⋯27 5.2 倪翔 .原理图及 PCB 的绘制 ⋯⋯⋯⋯⋯⋯⋯⋯275.3 采佳浩 .硬件设计思路和控制思路设计⋯⋯⋯⋯ 28 6课程报告的总结及调试程 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯291 总体的设计方案及思路：由中断产生的秒、分、小时数据，经转换子程序转换成适应LED 点阵显示屏显示的数据，并通过单片机的输出功能输入到LED 点阵显示屏，再通过显示扫描程序，显示出时钟的走时时间。用计时程序来完成计时，数时功能，再通过单片机综合控制将数字显示出来。由此可见，通过AT89C51 单片机的控制功能，完全可以实现LED 点阵显示电子钟。1.1 硬件结构：根据工程的功能和要求，可采用AT89C51 单片机作为核心控制器。LED 点钟电子钟系统组成包括：晶振电路模块、复位电路模块、显示电路模块、显示行驱动电路模块、蜂鸣器电路模块、按键电路模块以及电源模块。1.2 控制思路： LED 点阵电子钟程序主要功能是屏幕显示时间稳定，精确。所以按照分块设计的法可以把程序分为主程序、显示程序、计时程序，在后面还会加入闹钟程序。主程序主要是用来初始化系统和控制各个子程序之间执行的顺序。显示程序用来完成字在 LED 点阵上的显示，时钟的显示...
