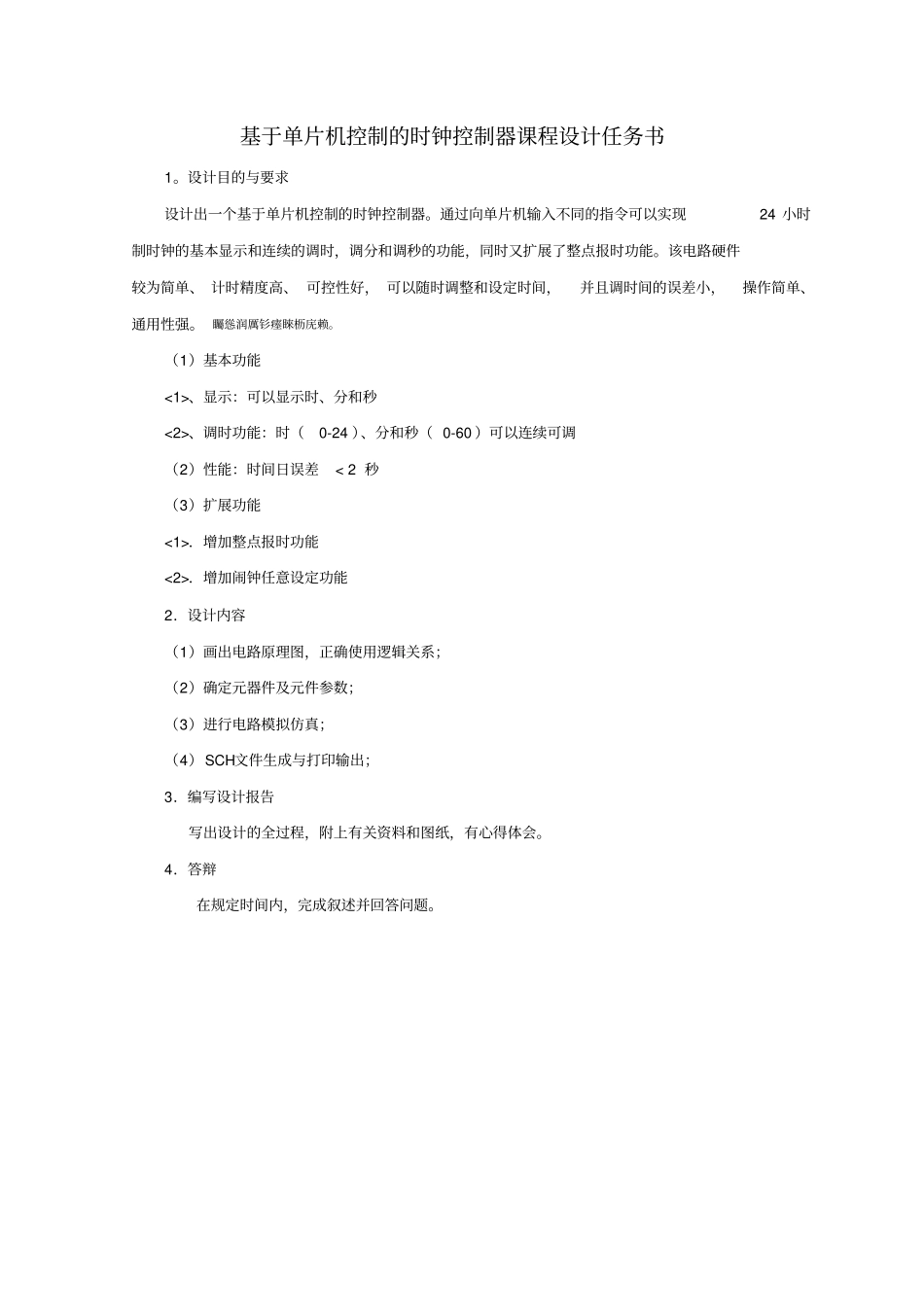

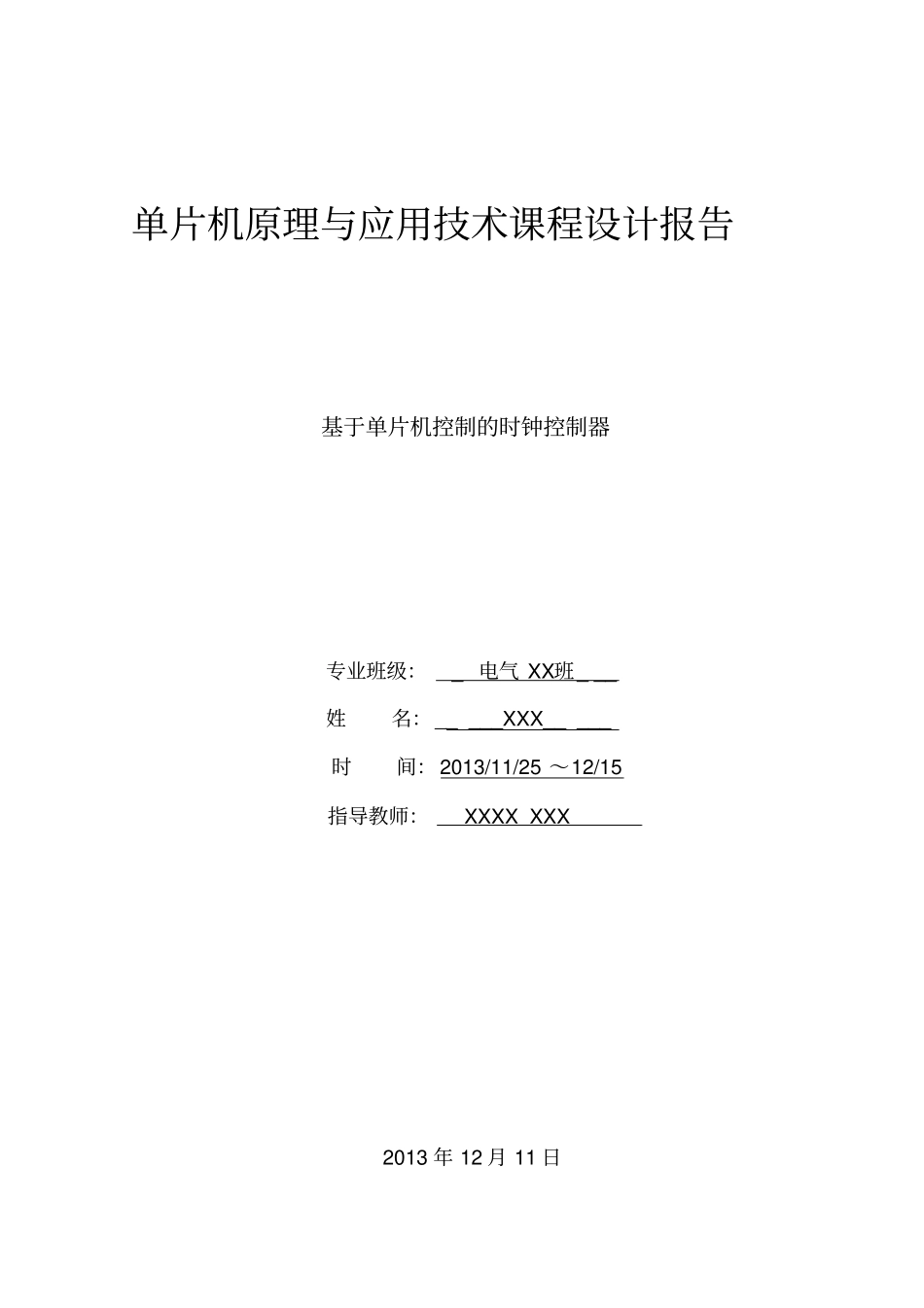

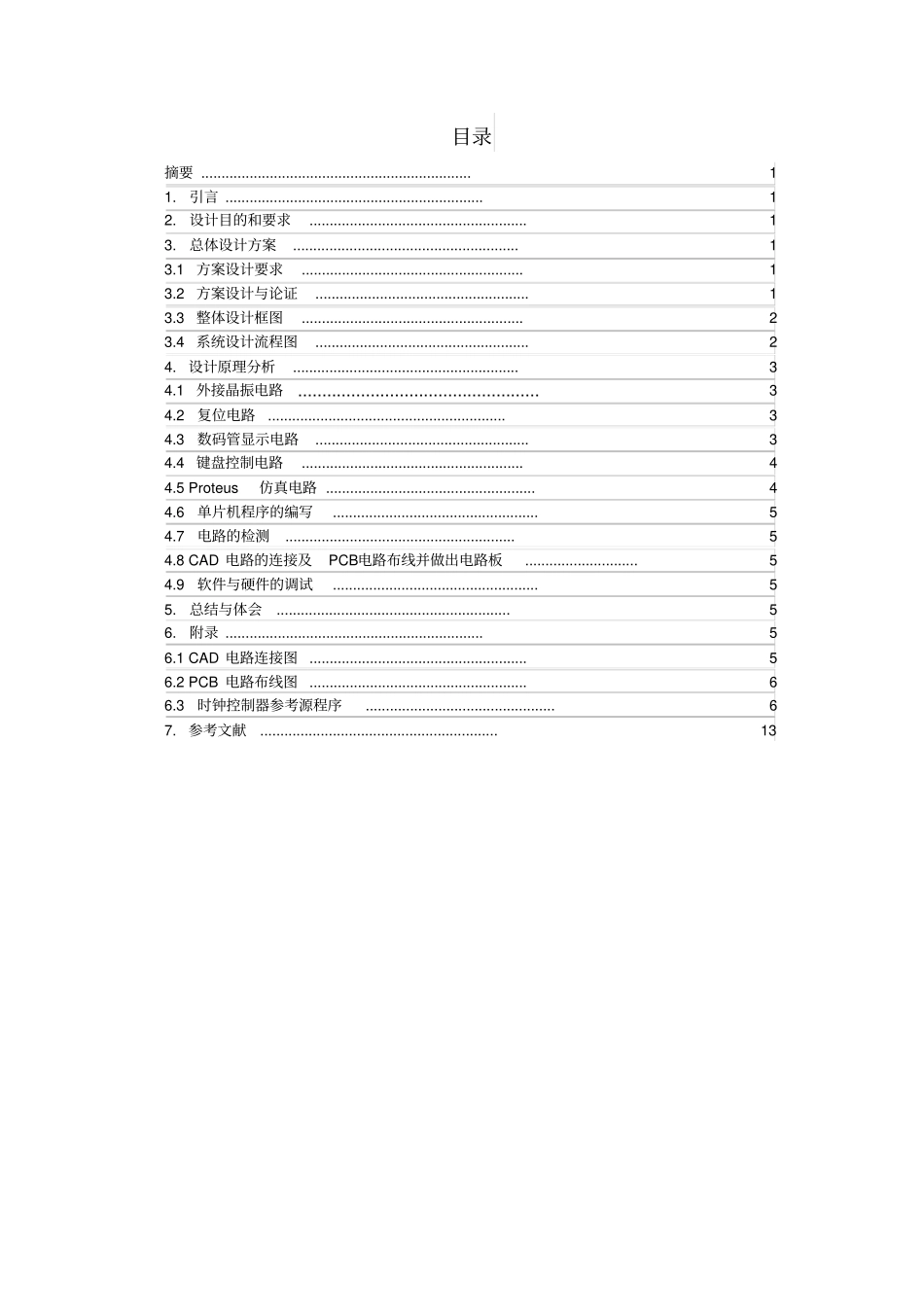

单片机原理与应用技术课程设计报告基于单片机控制的时钟控制器专业班级： _ 电气 XX班_ __ 姓名：__ ___XXX__ ___ 时间：2013/11/25 ～12/15 指导教师： XXXX XXX 2013 年 12 月 11 日基于单片机控制的时钟控制器课程设计任务书1。设计目的与要求设计出一个基于单片机控制的时钟控制器。通过向单片机输入不同的指令可以实现24 小时制时钟的基本显示和连续的调时，调分和调秒的功能，同时又扩展了整点报时功能。该电路硬件较为简单、 计时精度高、 可控性好， 可以随时调整和设定时间，并且调时间的误差小，操作简单、通用性强。 矚慫润厲钐瘗睞枥庑赖。（1）基本功能<1>、显示：可以显示时、分和秒<2>、调时功能：时（0-24 ）、分和秒（ 0-60 ）可以连续可调（2）性能：时间日误差< 2 秒（3）扩展功能<1>．增加整点报时功能<2>．增加闹钟任意设定功能2．设计内容（1）画出电路原理图，正确使用逻辑关系；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）SCH文件生成与打印输出；3．编写设计报告写出设计的全过程，附上有关资料和图纸，有心得体会。4．答辩在规定时间内，完成叙述并回答问题。目录摘要 ................................................................... 1 1. 引言 ................................................................ 1 2. 设计目的和要求...................................................... 1 3. 总体设计方案........................................................ 1 3.1 方案设计要求....................................................... 1 3.2 方案设计与论证 ..................................................... 1 3.3 整体设计框图....................................................... 2 3.4 系统设计流程图 ..................................................... 2 4. 设计原理分析........................................................ 3 4.1 外接晶振电路.................................................. 3 4.2 复位电路........................................................... 3 4.3 数码管显示电路 ..................................................... 3 4.4 键盘控制电路....................................................... 4 4.5 Proteus仿真电路 ..........
