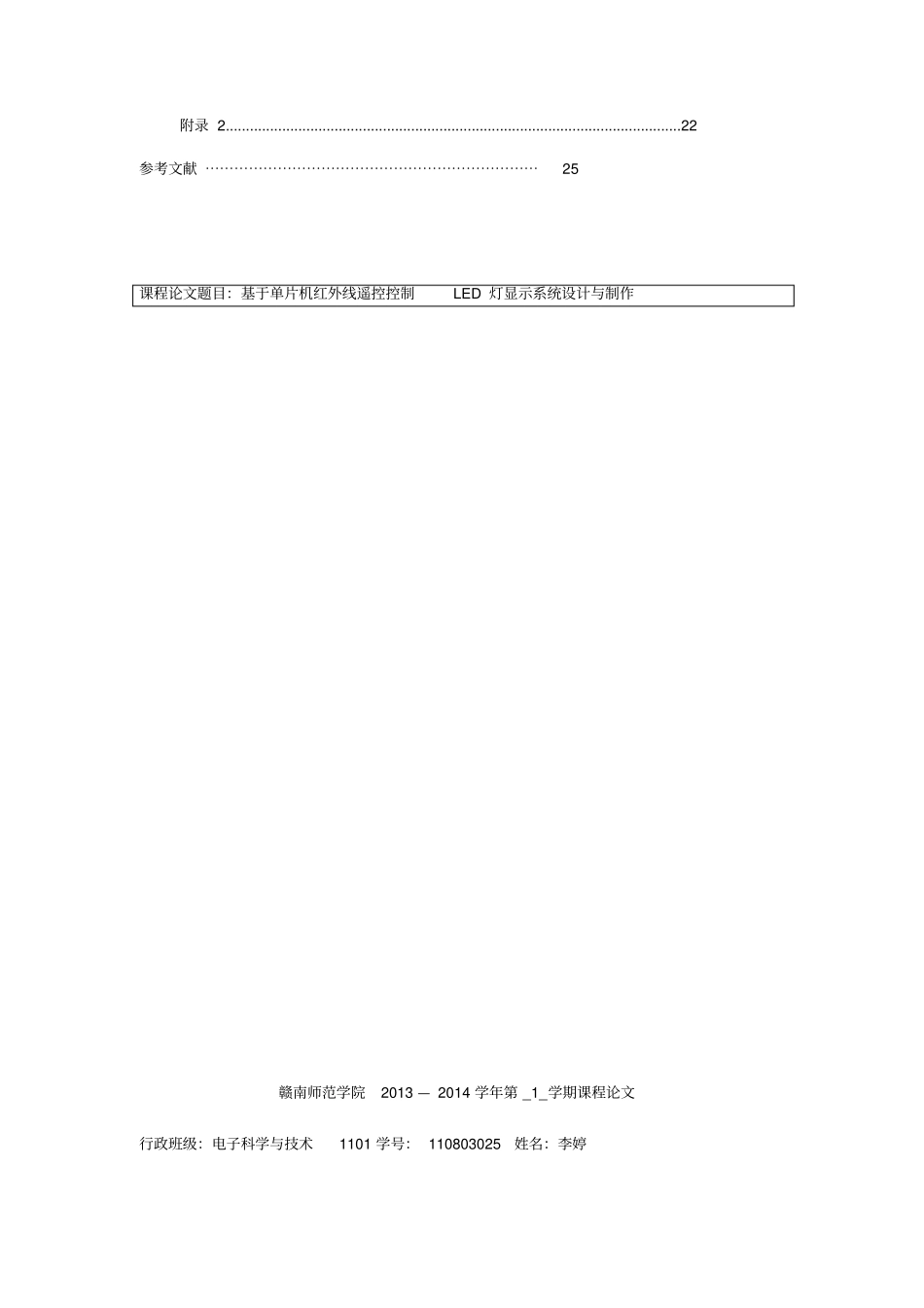

单片机与接口技术课程设计题目 :基于单片机红外线遥控控制LED 灯显示系统设计与制作目录第一章设计要求3第二章硬件系统设计32.1 基于单片机红外线遥控控制LED 灯显示系统框架图32.2 单片机控制系统及其基本电路32. 2.1 单片机最小系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 42.2.2 时钟电路 52.2.3 复位电路 52.3 基于单片机红外遥控控制LED 系统地设计原理62.3.1 单片机红外遥控控制LED 显示系统原理62.3.2 单片机红外遥控控制LED 系统码分制原理72.4 红外遥控发射系统电路设计82.4.1 指令按键电路82.4.2 发射电路 92.4.3 显示模块 92.5 红外遥控接收系统电路设计112.5.1 接收电路 112.5.2 LED 灯显示电路112.6 硬件原理图12第三章软件系统设计123.1 红外线发射电路程序流程图设计123.2 红外线接收电路程序流程图设计13第四章系统测试与分析144.1 利用 Proteus 和 keil 进行仿真调试144.2 仿真图 15第五章总结17附录 1⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.18附录 2.................................................................................................................22参考文献 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25赣南师范学院 2013 — 2014 学年第 _1_学期课程论文行政班级：电子科学与技术1101 学号： 110803025 姓名：李婷课程论文题目：基于单片机红外线遥控控制LED 灯显示系统设计与制作第一章 设计要求主要功能是实现利用单片机AT89C51 结合红外线收发模块实现控制指定地LED灯亮灭 .第二章硬件系统设计2.1 基于单片机红外线遥控控制LED 灯显示系统框架图1. 系统晶振采用11.0592MHZ 2. 系统框架图如下：图2-1 系统地设计总框图2.2 单片机控制系统及其基本电路2.2.1 单片机最小系统单片机晶振电路：对于MSC-51 一般地晶振频率可以在1.2MHz — 12MHz 之间选择，这是电容 C 可以对应地选择10pF— 30pF.当使用 89C55 时晶振频率可以提高到24MHZ. 对于本设计地电容C 用 30pF，晶振选用11.0592MHz. 晶振电路如下图3-1 所示，一条引脚接在XTAL1 ，另一条接在XTAL2. 单片机地复位电路：为了防止程序执行过程中失步或运行紊乱，此处采用了上电复位及手动复位电路，电路图如下图2-1 所示：红外线发射模块按键单片机扫描按键单片机调制频率对信号进行放大通过红外线发射二极管发射信号红外线接收器信号输...
