基本电工仪表的使用及测量误差的计算VIP免费

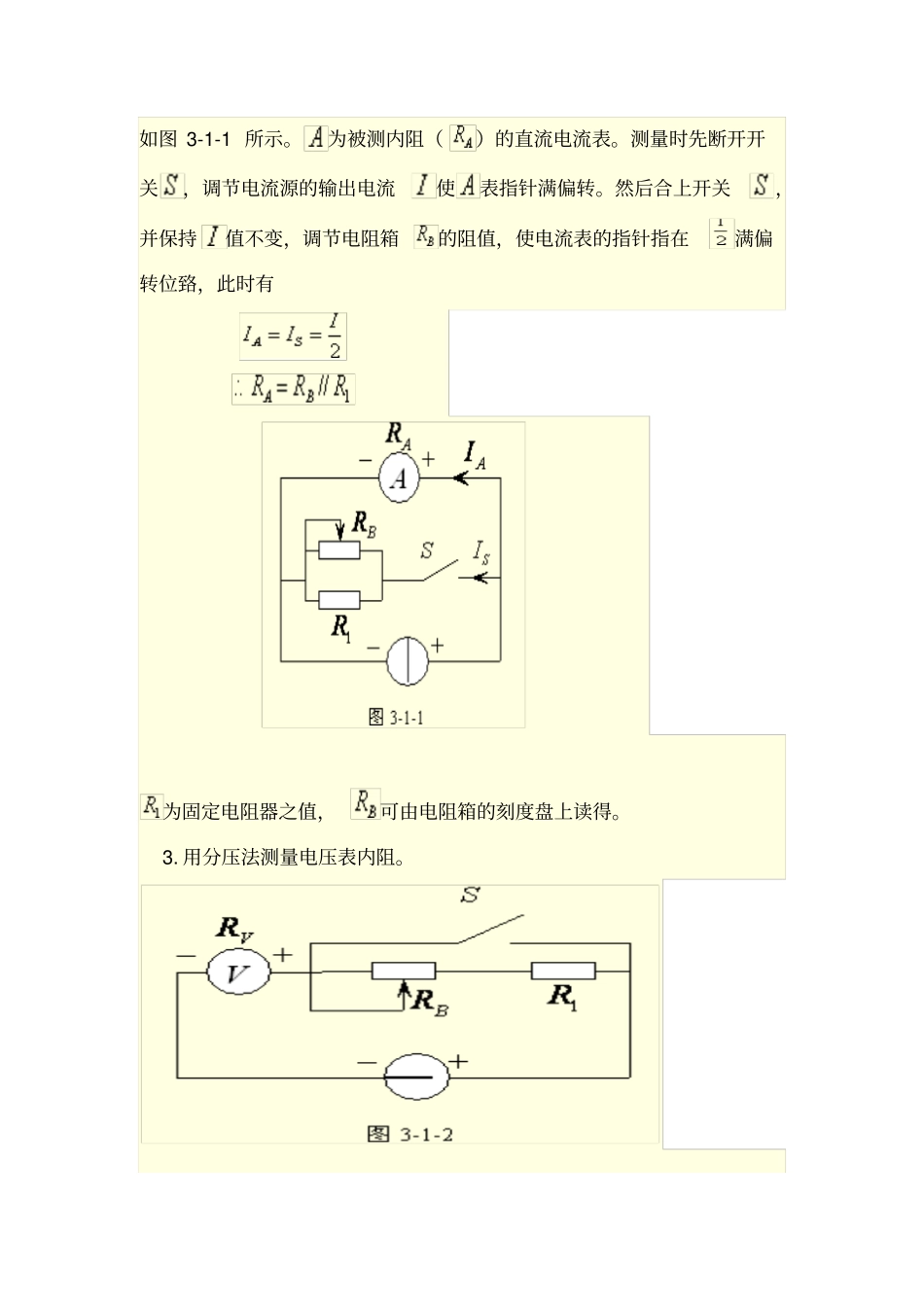

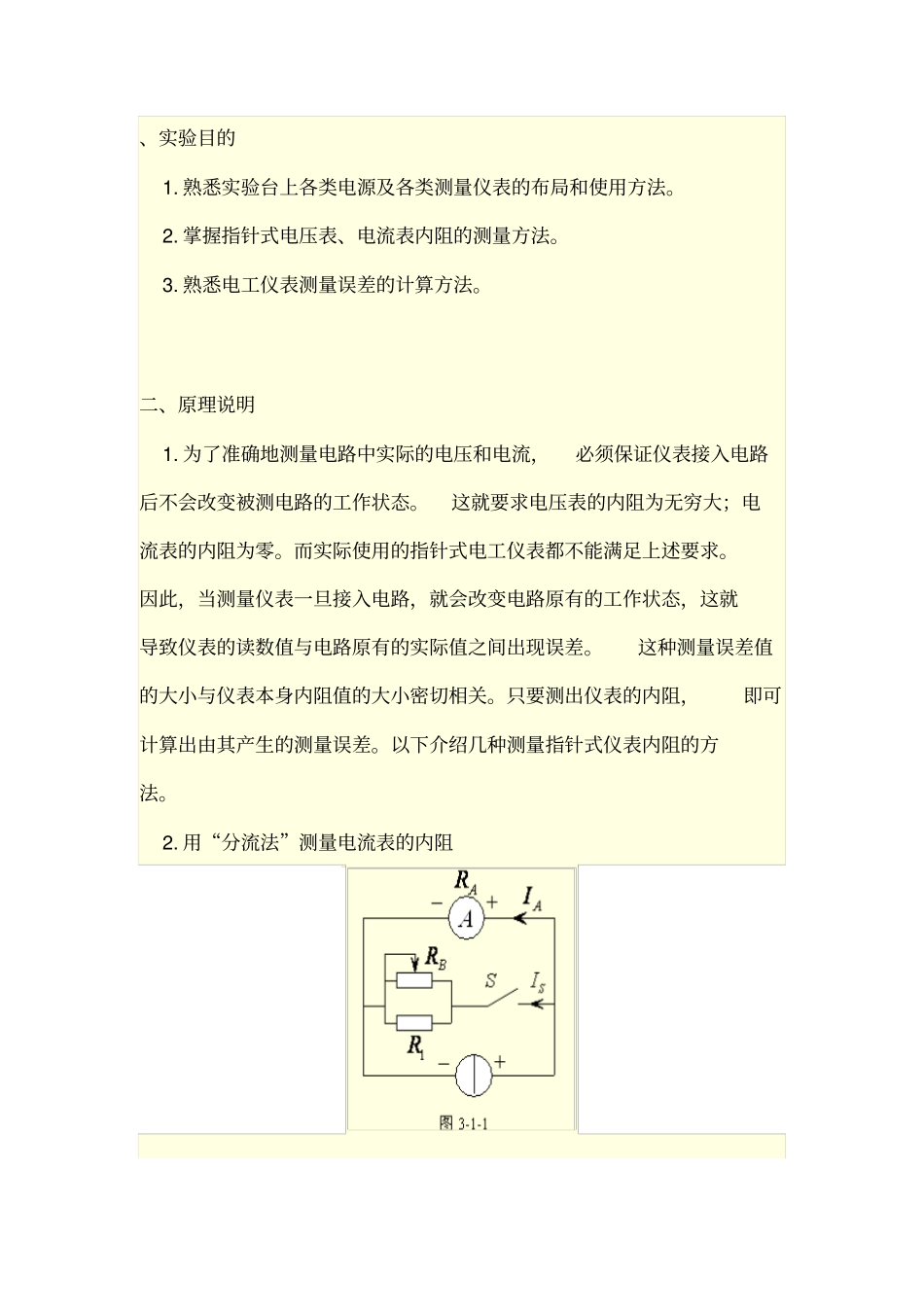

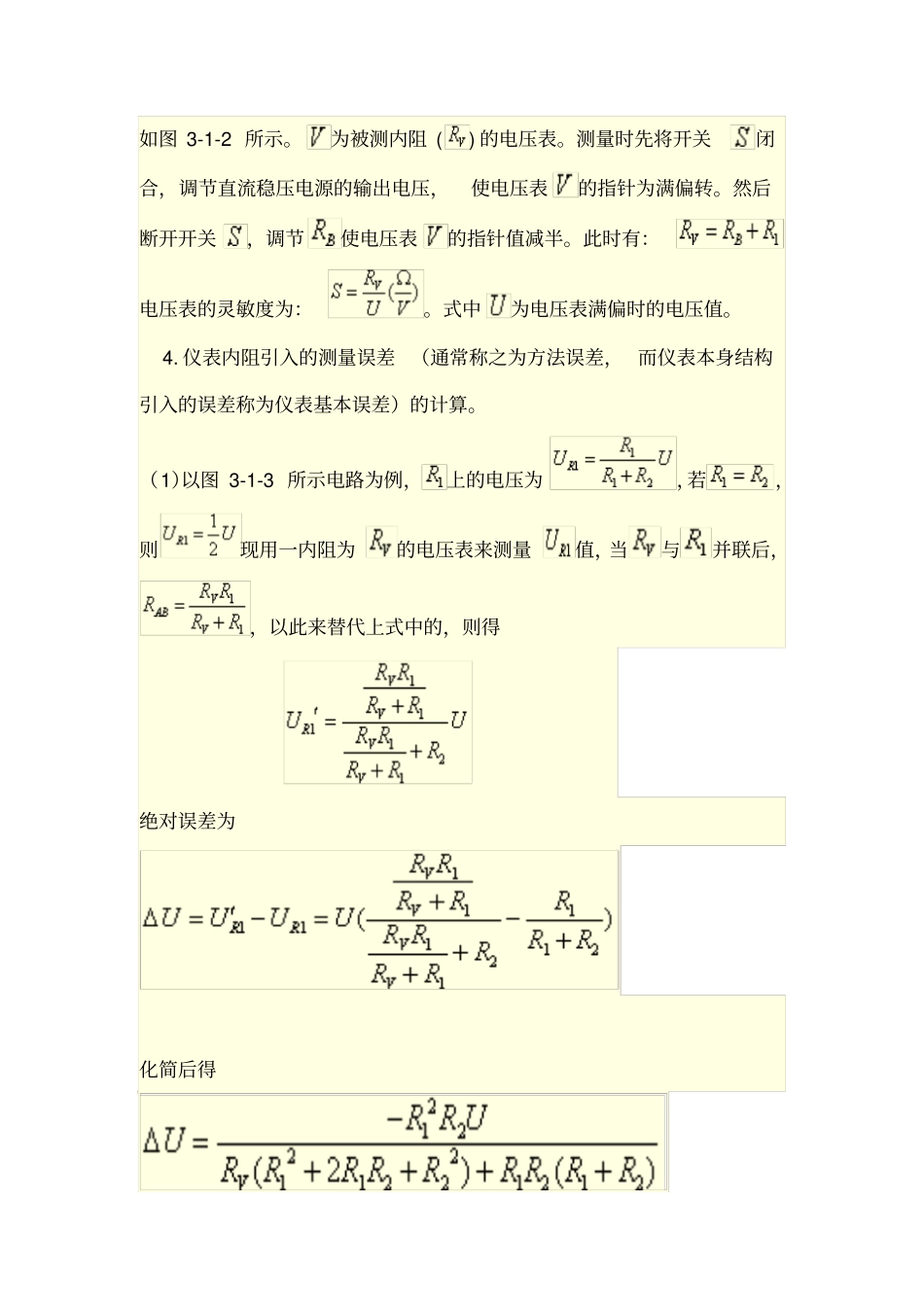

、实验目的1. 熟悉实验台上各类电源及各类测量仪表的布局和使用方法。2. 掌握指针式电压表、电流表内阻的测量方法。3. 熟悉电工仪表测量误差的计算方法。二、原理说明1. 为了准确地测量电路中实际的电压和电流，必须保证仪表接入电路后不会改变被测电路的工作状态。这就要求电压表的内阻为无穷大；电流表的内阻为零。而实际使用的指针式电工仪表都不能满足上述要求。因此，当测量仪表一旦接入电路，就会改变电路原有的工作状态，这就导致仪表的读数值与电路原有的实际值之间出现误差。这种测量误差值的大小与仪表本身内阻值的大小密切相关。只要测出仪表的内阻，即可计算出由其产生的测量误差。以下介绍几种测量指针式仪表内阻的方法。2. 用“分流法”测量电流表的内阻如图 3-1-1 所示。为被测内阻（）的直流电流表。测量时先断开开关，调节电流源的输出电流使表指针满偏转。然后合上开关，并保持值不变，调节电阻箱的阻值，使电流表的指针指在满偏转位臵，此时有为固定电阻器之值，可由电阻箱的刻度盘上读得。3. 用分压法测量电压表内阻。如图 3-1-2 所示。为被测内阻 () 的电压表。测量时先将开关闭合，调节直流稳压电源的输出电压，使电压表的指针为满偏转。然后断开开关，调节使电压表的指针值减半。此时有：电压表的灵敏度为：。式中为电压表满偏时的电压值。4. 仪表内阻引入的测量误差 （通常称之为方法误差， 而仪表本身结构引入的误差称为仪表基本误差）的计算。（1）以图 3-1-3 所示电路为例，上的电压为，若，则现用一内阻为的电压表来测量值，当与并联后，，以此来替代上式中的，则得绝对误差为化简后得若，则得相对误差由此可见，当电压表的内阻与被测电路的电阻相近时，测得值的误差是非常大的。（2）伏安法测量电阻的原理为：测出流过被测电阻的电流及其两端的电压降，则其阻值。图 3-1-4 （）、（）为伏安法测量电阻的两种电路。设所用电压表和电流表的内阻分别为，，电源，假定的实际值为。现在来计算用此两电路测量结果的误差。电路（）：相对误差电路（）：相对误差由此例， 既可看出仪表内阻对测量结果的影响，也可看出采用正确的测量电路也获得较满意的结果。三、实验设备表 3-1-1 序号名 称型号与规格数 量备 注1 可调直流稳压电源0-30v二路2 可调恒流源0-50mA1 3 指针式万用表1 自备4 可调电阻箱0-9999.9 Ω1 5 电阻器按需选择四、实验内容1. 根据“分流法”原理测定指针式万用表（型或...
