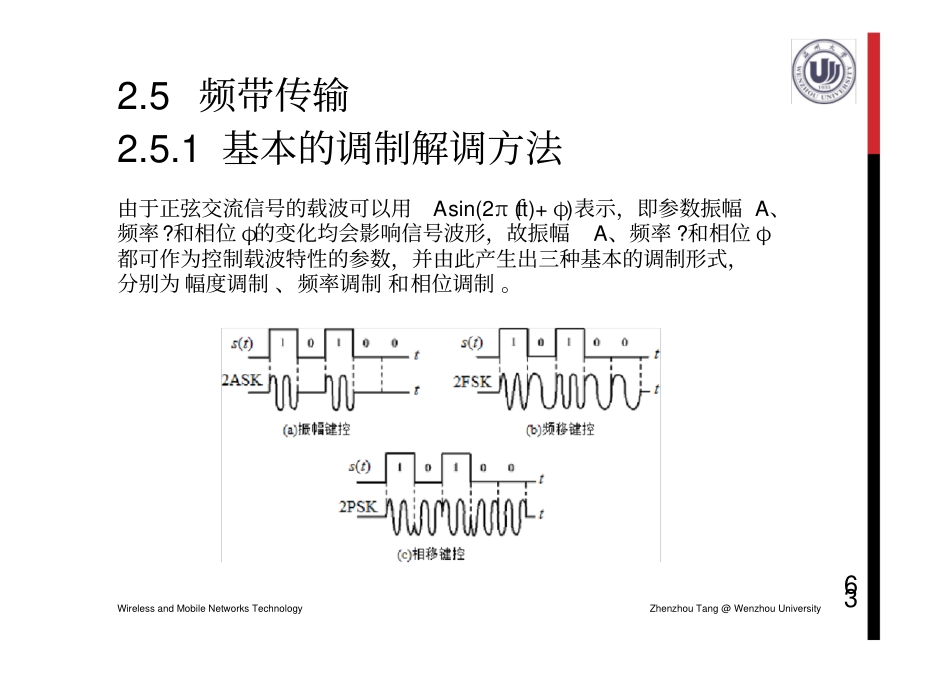

2.5 频带传输2.5.1 基本的调制解调方法由于正弦交流信号的载波可以用Asin(2π f(t)+ φ)表示，即参数振幅 A、频率?和相位 φ的变化均会影响信号波形，故振幅A、频率 ?和相位 φ 都可作为控制载波特性的参数，并由此产生出三种基本的调制形式，分别为 幅度调制 、频率调制 和相位调制 。Wireless and Mobile Networks Technology Zhenzhou Tang @ Wenzhou University 362.5 频带传输2.5.1 基本的调制解调方法- ASK幅度调制：频率和相位为常量，幅度随发送的数字数据而变化。S ASK (t)As(t) cos(ct 0 ) cosωct ASK的调制原理s(t) Wireless and Mobile Networks Technology Zhenzhou Tang @ Wenzhou University s(t) 乘法器e (t) o 开关电路载波Acosωct eo(t) 372.5 频带传输2.5.1 基本的调制解调方法- ASK输入带通滤波器全波或半波整流低通滤波器抽样判决器输出波器输入带通滤波器(a) 非相干解调乘法器低通滤定时脉冲抽样判输出决器Si (t) As(t) cosct n0Si (t) cosct cosωct (b) 相干解调As(t) cosct n0 cosct 定时脉冲1 As(t) 1 As(t) cos(2t)n cost 2 2 c 0 c 低频信号高频信号Wireless and Mobile Networks Technology Zhenzhou Tang @ Wenzhou University 382.5 频带传输2.5.1 基本的调制解调方法- FSK2 频率调制也叫频率键控 (FSK ，Frequency Shift Keying) ：振幅和相位为常量，频率为变量。SFSK (t) As(t) cos1t As(t) cos2t As(t) cos 2 f1t Acos 2 f1t As(t) cos 2 f 2 t s(t) 1 A cos 2 f t s(t) 0 s(t) 在接收端，可以采用过零检测、非相干解调或者相干解调等方式完成已调信号的解调。Wireless and Mobile Networks Technology Zhenzhou Tang @ Wenzhou University 载波Acos2π f1t 开关电路eo(t) 载波Acos2π f2t 392.5 频带传输2.5.1 基本的调制解调方法- FSK(a)过零检测法原理框图①②③④⑤⑥(b) 各点的波形Wireless and Mobile Networks Technology Zhenzhou Tang @ Wenzhou University ①限幅器②微分器③全波整流④脉冲展宽⑤低通⑥402.5 频带传输2.5.1 基本的调制解调方法- FSK输入(a) 非相干解调输入cosω2t (b) 相干解调Wireless and Mobile Networks Technology Zhenzhou Tang @ Wenzhou University 带通滤波器(ω1) 包络检波器定时脉冲...
