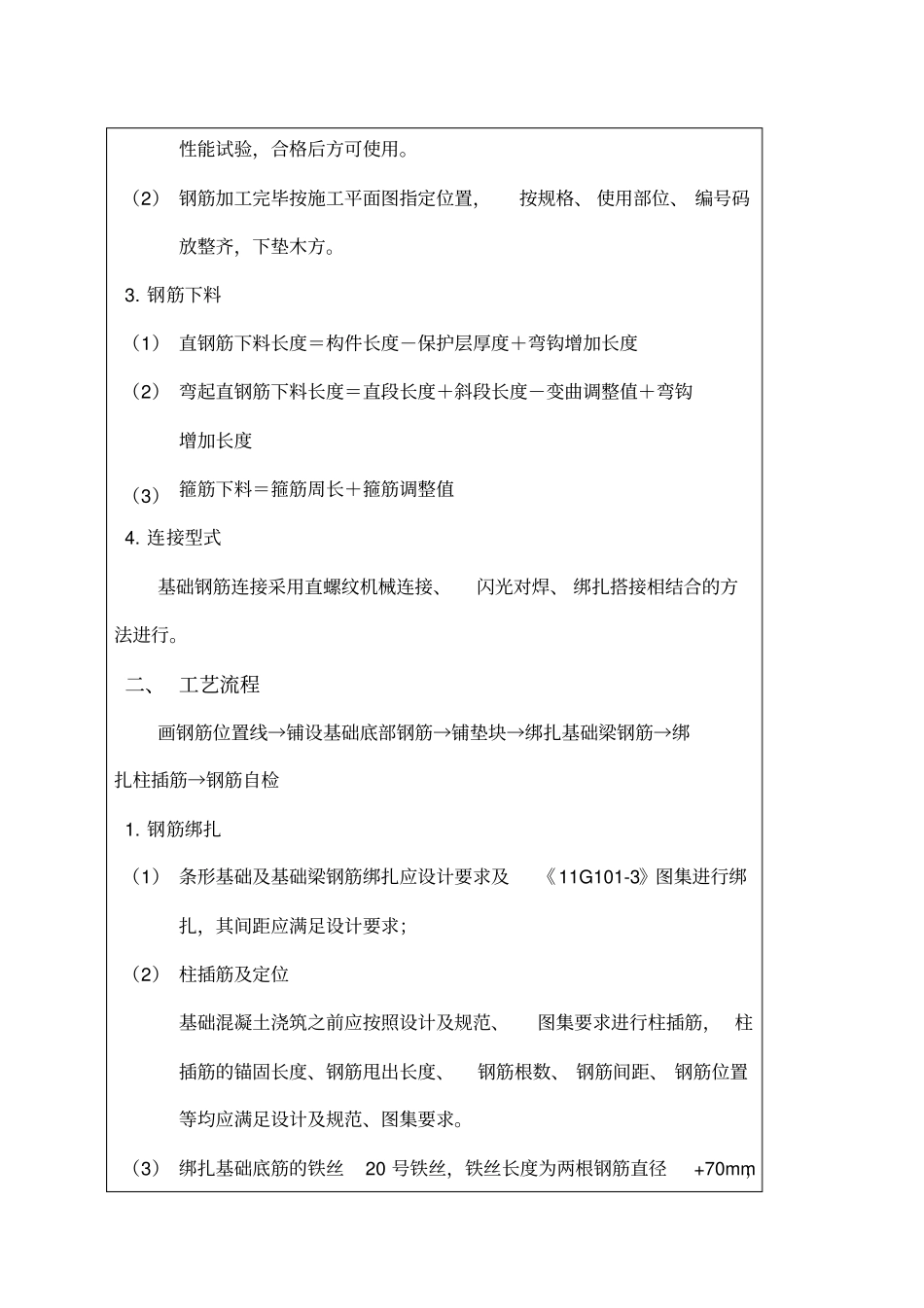

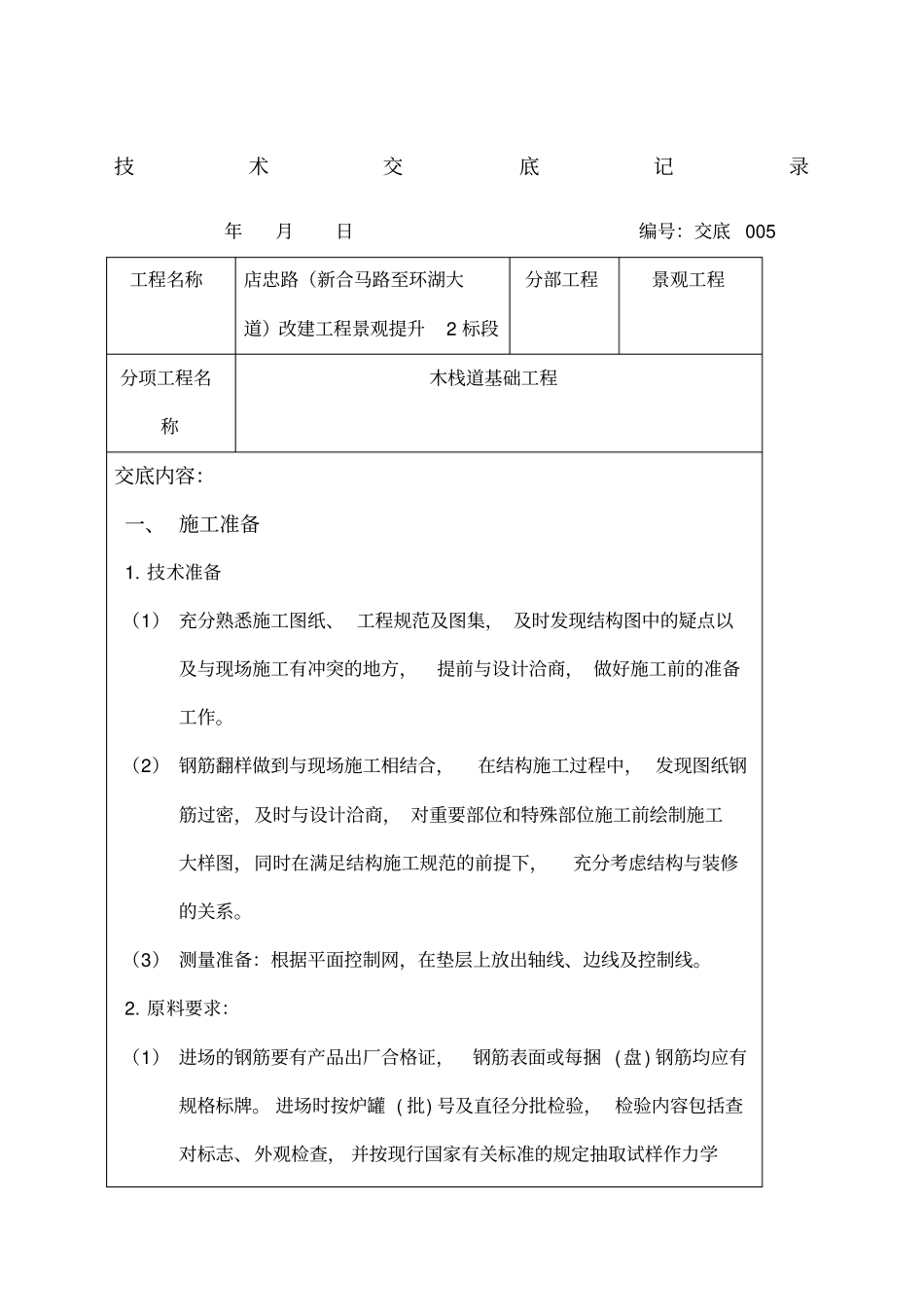

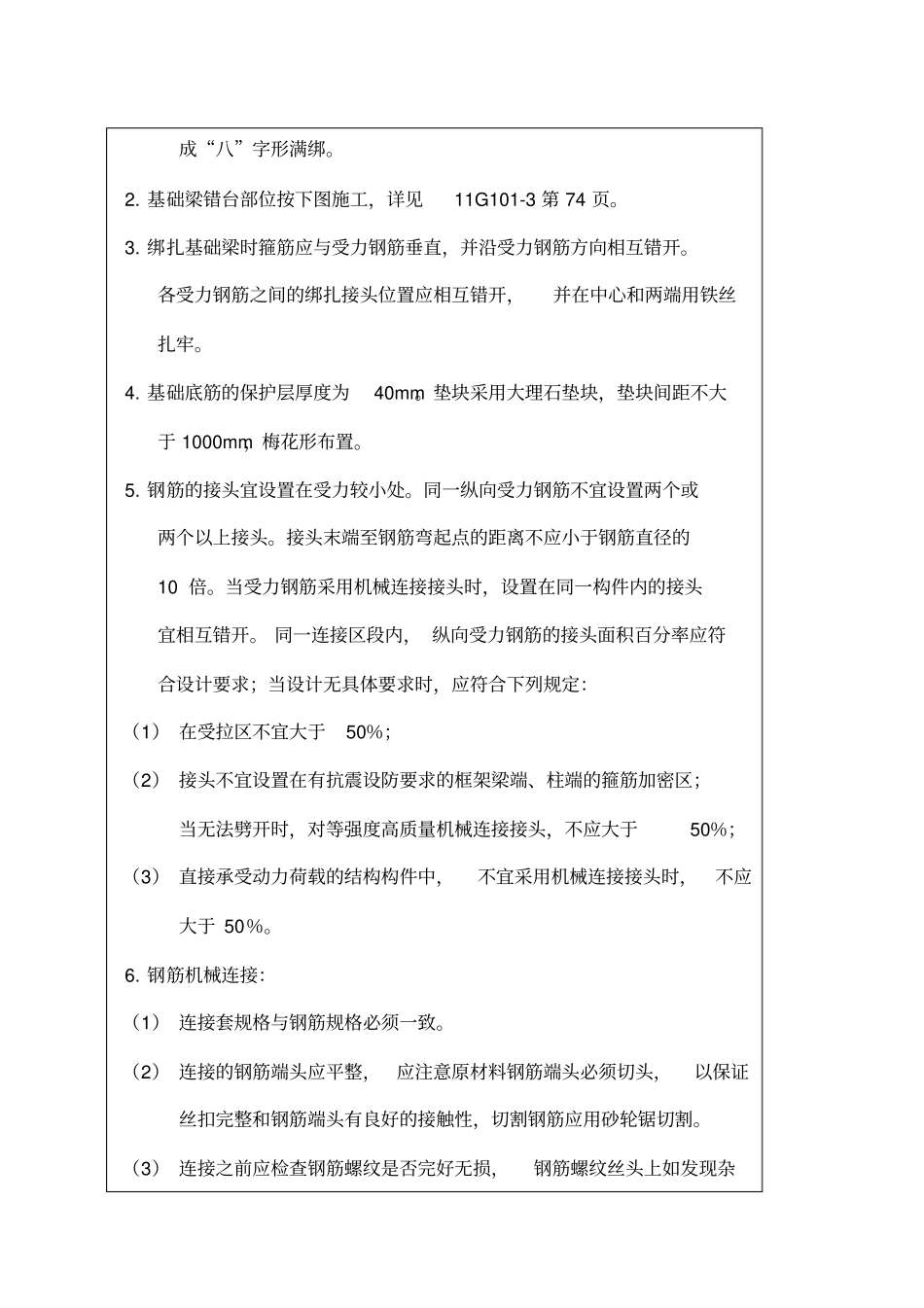

技术交底记录年月日编号：交底 005 工程名称店忠路（新合马路至环湖大道）改建工程景观提升2 标段分部工程景观工程分项工程名称木栈道基础工程交底内容：一、 施工准备1. 技术准备（1） 充分熟悉施工图纸、 工程规范及图集， 及时发现结构图中的疑点以及与现场施工有冲突的地方，提前与设计洽商， 做好施工前的准备工作。（2） 钢筋翻样做到与现场施工相结合，在结构施工过程中， 发现图纸钢筋过密，及时与设计洽商， 对重要部位和特殊部位施工前绘制施工大样图，同时在满足结构施工规范的前提下，充分考虑结构与装修的关系。（3） 测量准备：根据平面控制网，在垫层上放出轴线、边线及控制线。2. 原料要求：（1） 进场的钢筋要有产品出厂合格证，钢筋表面或每捆 (盘 ) 钢筋均应有规格标牌。 进场时按炉罐 ( 批) 号及直径分批检验， 检验内容包括查对标志、外观检查， 并按现行国家有关标准的规定抽取试样作力学性能试验，合格后方可使用。（2） 钢筋加工完毕按施工平面图指定位置，按规格、 使用部位、 编号码放整齐，下垫木方。3. 钢筋下料（1） 直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度（2） 弯起直钢筋下料长度＝直段长度＋斜段长度－变曲调整值＋弯钩增加长度（3） 箍筋下料＝箍筋周长＋箍筋调整值4. 连接型式基础钢筋连接采用直螺纹机械连接、闪光对焊、 绑扎搭接相结合的方法进行。二、 工艺流程画钢筋位置线→铺设基础底部钢筋→铺垫块→绑扎基础梁钢筋→绑扎柱插筋→钢筋自检1. 钢筋绑扎（1） 条形基础及基础梁钢筋绑扎应设计要求及《 11G101-3》图集进行绑扎，其间距应满足设计要求；（2） 柱插筋及定位基础混凝土浇筑之前应按照设计及规范、图集要求进行柱插筋， 柱插筋的锚固长度、钢筋甩出长度、钢筋根数、 钢筋间距、 钢筋位置等均应满足设计及规范、图集要求。（3） 绑扎基础底筋的铁丝20 号铁丝，铁丝长度为两根钢筋直径+70mm，成“八”字形满绑。2. 基础梁错台部位按下图施工，详见11G101-3 第 74 页。3. 绑扎基础梁时箍筋应与受力钢筋垂直，并沿受力钢筋方向相互错开。各受力钢筋之间的绑扎接头位置应相互错开，并在中心和两端用铁丝扎牢。4. 基础底筋的保护层厚度为40mm。垫块采用大理石垫块，垫块间距不大于 1000mm，梅花形布置。5. 钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径...
