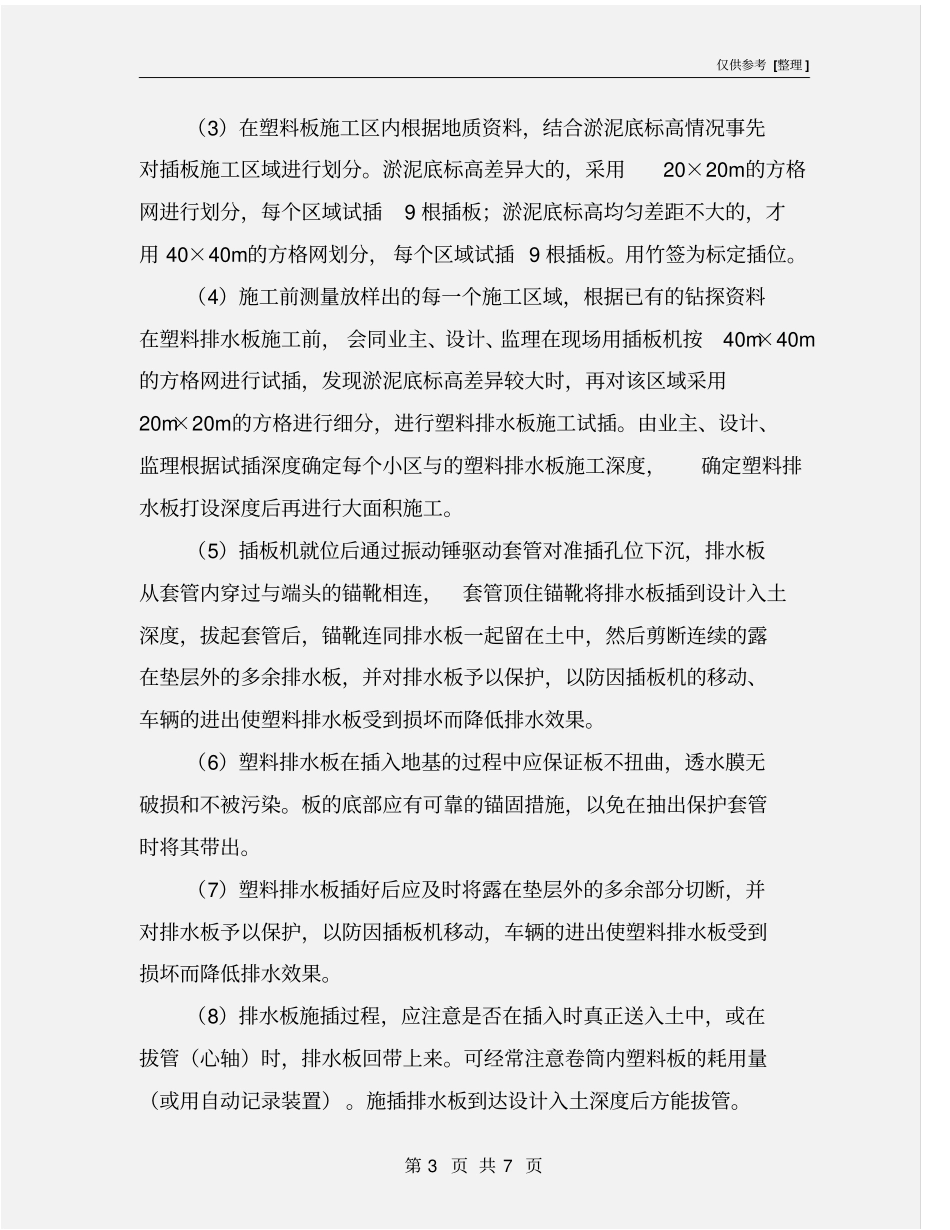

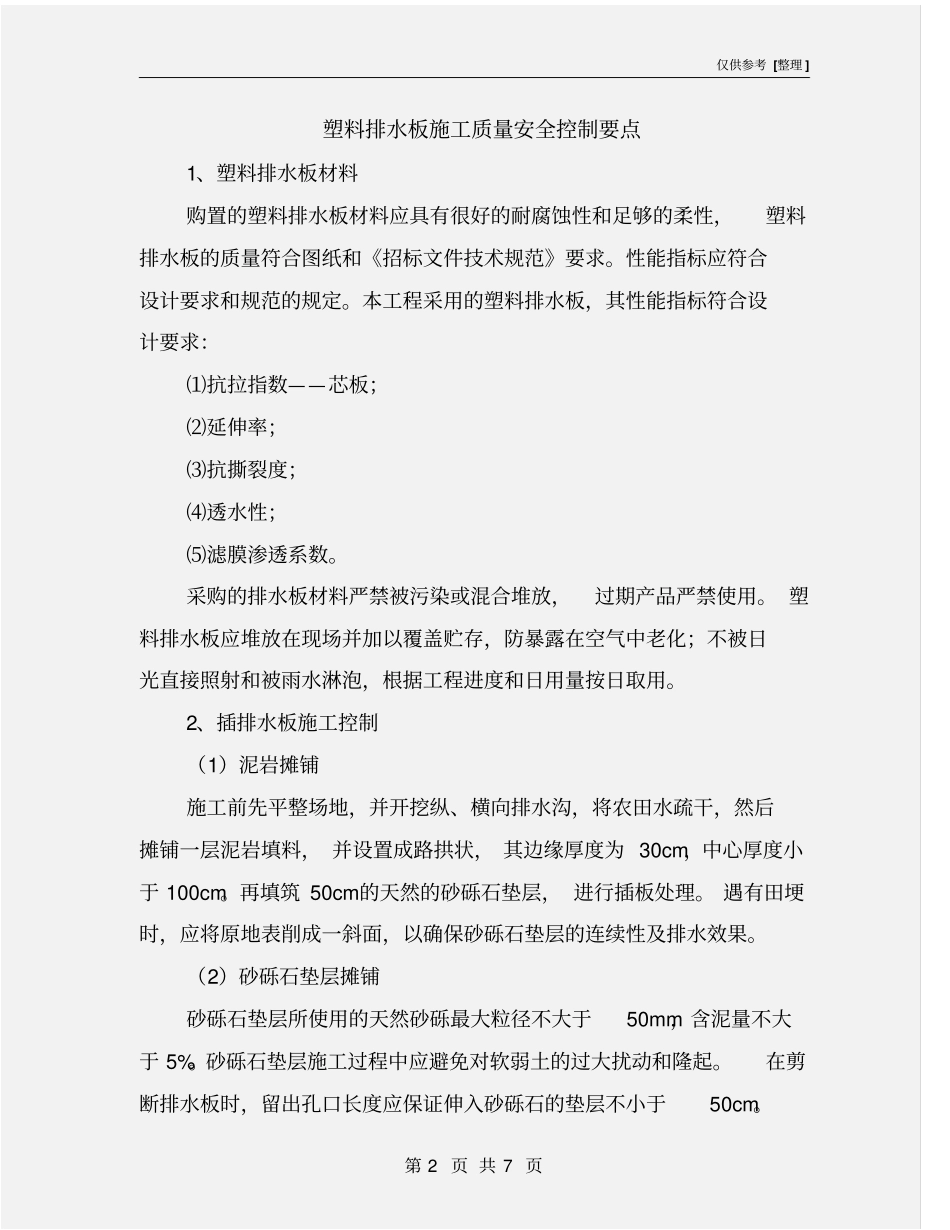

仅供参考 [整理 ] 第 1 页 共 7 页安全管理文书塑料排水板施工质量安全控制要点日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 7 页塑料排水板施工质量安全控制要点1、塑料排水板材料购置的塑料排水板材料应具有很好的耐腐蚀性和足够的柔性，塑料排水板的质量符合图纸和《招标文件技术规范》要求。性能指标应符合设计要求和规范的规定。本工程采用的塑料排水板，其性能指标符合设计要求：⑴抗拉指数——芯板；⑵延伸率；⑶抗撕裂度；⑷透水性；⑸滤膜渗透系数。采购的排水板材料严禁被污染或混合堆放，过期产品严禁使用。 塑料排水板应堆放在现场并加以覆盖贮存，防暴露在空气中老化；不被日光直接照射和被雨水淋泡，根据工程进度和日用量按日取用。2、插排水板施工控制（1）泥岩摊铺施工前先平整场地，并开挖纵、横向排水沟，将农田水疏干，然后摊铺一层泥岩填料， 并设置成路拱状， 其边缘厚度为 30cm，中心厚度小于 100cm。再填筑 50cm的天然的砂砾石垫层， 进行插板处理。 遇有田埂时，应将原地表削成一斜面，以确保砂砾石垫层的连续性及排水效果。（2）砂砾石垫层摊铺砂砾石垫层所使用的天然砂砾最大粒径不大于50mm，含泥量不大于 5%。砂砾石垫层施工过程中应避免对软弱土的过大扰动和隆起。在剪断排水板时，留出孔口长度应保证伸入砂砾石的垫层不小于50cm。仅供参考 [整理 ] 第 3 页 共 7 页（3）在塑料板施工区内根据地质资料，结合淤泥底标高情况事先对插板施工区域进行划分。淤泥底标高差异大的，采用20×20m的方格网进行划分，每个区域试插9 根插板；淤泥底标高均匀差距不大的，才用 40×40m的方格网划分， 每个区域试插 9 根插板。用竹签为标定插位。（4）施工前测量放样出的每一个施工区域，根据已有的钻探资料在塑料排水板施工前， 会同业主、设计、监理在现场用插板机按40m×40m的方格网进行试插，发现淤泥底标高差异较大时，再对该区域采用20m×20m的方格进行细分，进行塑料排水板施工试插。由业主、设计、监理根据试插深度确定每个小区与的塑料排水板施工深度，确定塑料排水板打设深度后再进行大面积施工。（5）插板机就位后通过振动锤驱动套管对准插孔位下沉，排水板从套管内穿过与端头的锚靴相连，套管顶住锚靴将排水板插到设计入土深度，拔起套管后，锚靴连同排水板一起留在土中，然后剪断连续的露在垫层外的多余排水板，并对排水板予以保护，以防...
