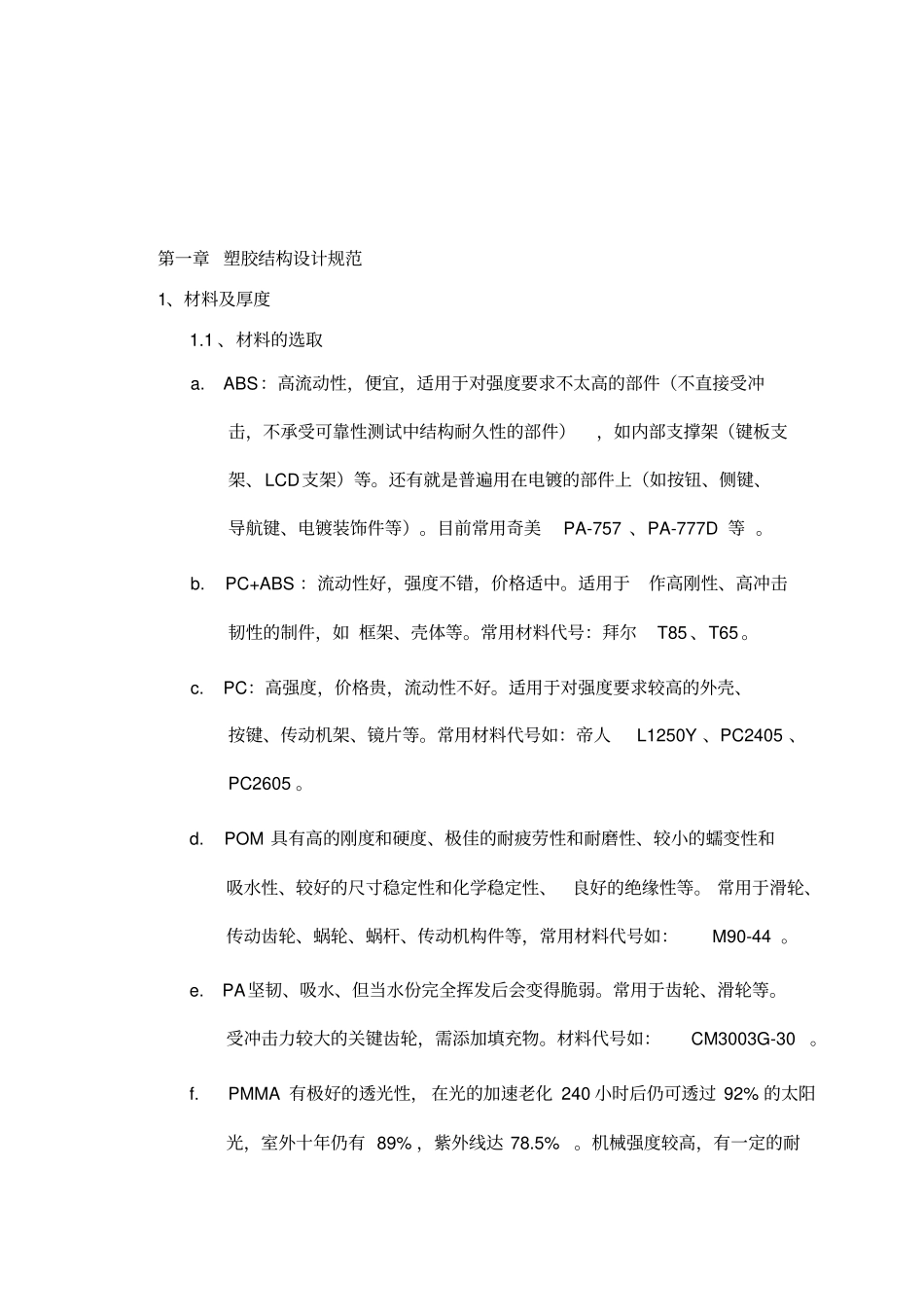

塑胶产品结构设计注意事项目 录第一章 塑胶结构设计规范1、材料及厚度1.1 、材料选择1.2 、壳体厚度1.3 、零件厚度设计实例2、脱模斜度2.1 、脱模斜度要点3、加强筋3.1 、加强筋与壁厚的关系3.2 、加强筋设计实例4、柱和孔的问题4.1 、柱子的问题4.2 、孔的问题4.3 、“减胶”的问题5、螺丝柱的设计6、止口的设计6.1 、止口的作用6.2 、壳体止口的设计需要注意的事项6.3 、面壳与底壳断差的要求7、卡扣的设计7.1 、卡扣设计的关键点7.2 、常见卡扣设计7.3 、第一章 塑胶结构设计规范1、材料及厚度1.1 、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。目前常用奇美PA-757 、PA-777D 等 。b. PC+ABS ：流动性好，强度不错，价格适中。适用于作高刚性、高冲击韧性的制件，如 框架、壳体等。常用材料代号：拜尔T85 、T65 。c. PC：高强度，价格贵，流动性不好。适用于对强度要求较高的外壳、按键、传动机架、镜片等。常用材料代号如：帝人L1250Y 、PC2405 、PC2605 。d. POM 具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。 常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44 。e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。常用于齿轮、滑轮等。受冲击力较大的关键齿轮，需添加填充物。材料代号如：CM3003G-30。f. PMMA 有极好的透光性， 在光的加速老化 240 小时后仍可透过 92% 的太阳光，室外十年仍有 89% ，紫外线达 78.5% 。机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。常用材料代号如：三菱 VH001 。1.2 壳体的厚度a. 壁厚要均匀， 厚薄差别尽量控制在基本壁厚的25% 以内，整个部件的最小壁厚不得小于 0.4mm ，且该处背面不是 A级外观面，并要求面积不得大于 100mm 2。b. 在 厚 度 方 向 上 的 壳 体 的 厚 度 尽 量 在 1.2~1.4mm， 侧 面 厚 度 在1.5~1.7mm；外镜片支承面厚度0.8mm ，内镜片支承面厚度最小0.6mm 。c. 电池盖壁厚取 0.8~1.0mm。d. 塑胶制品...
