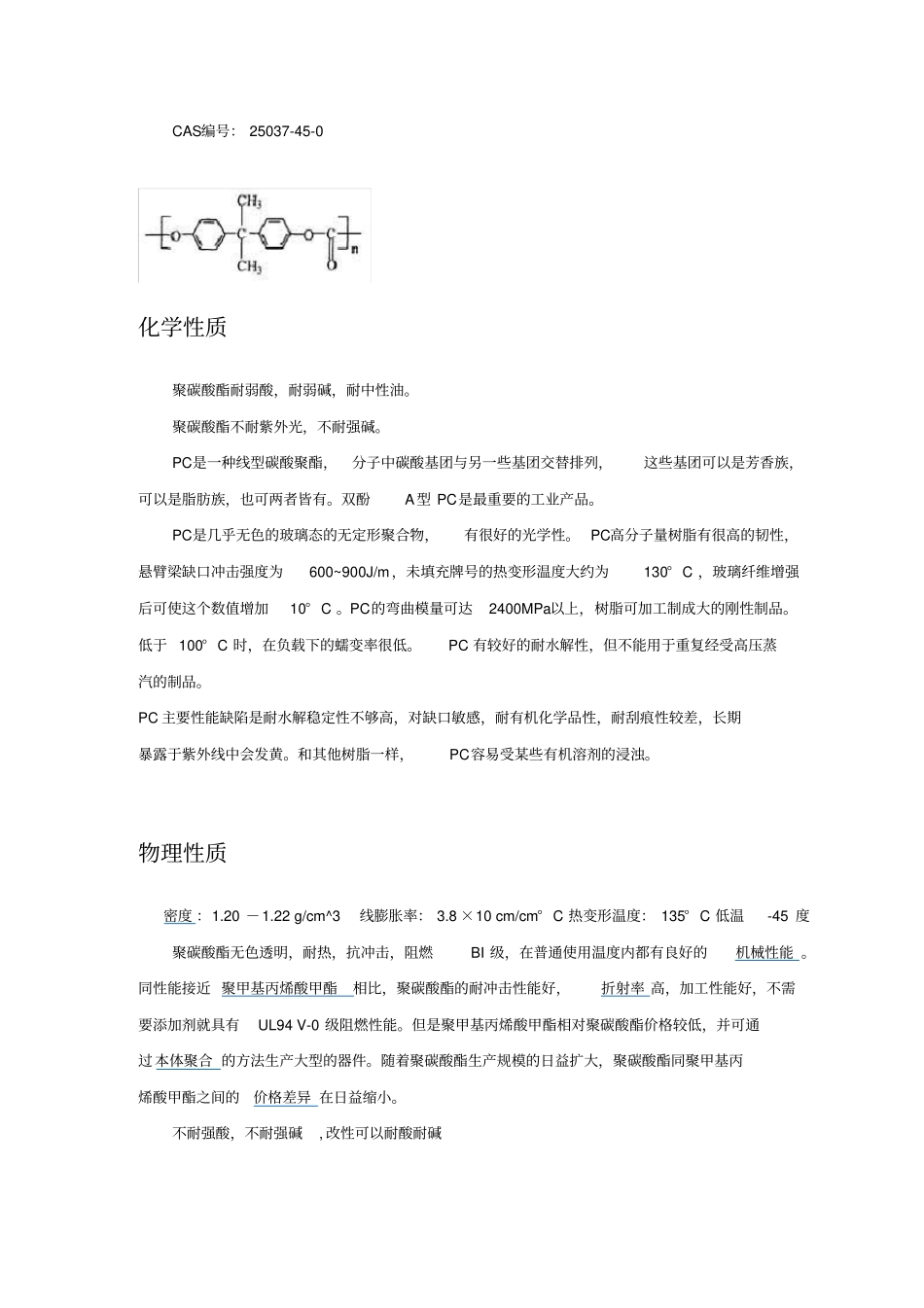

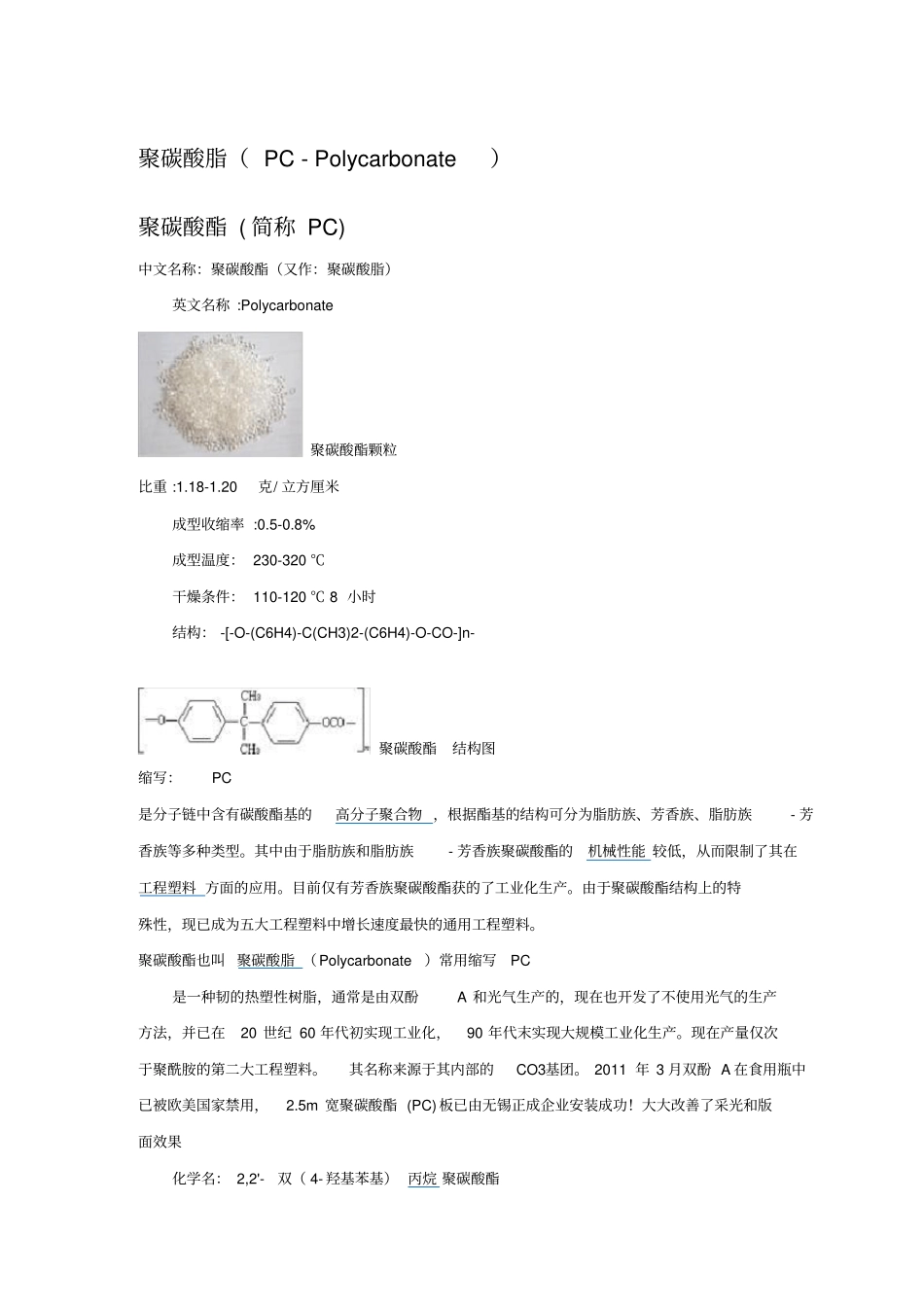

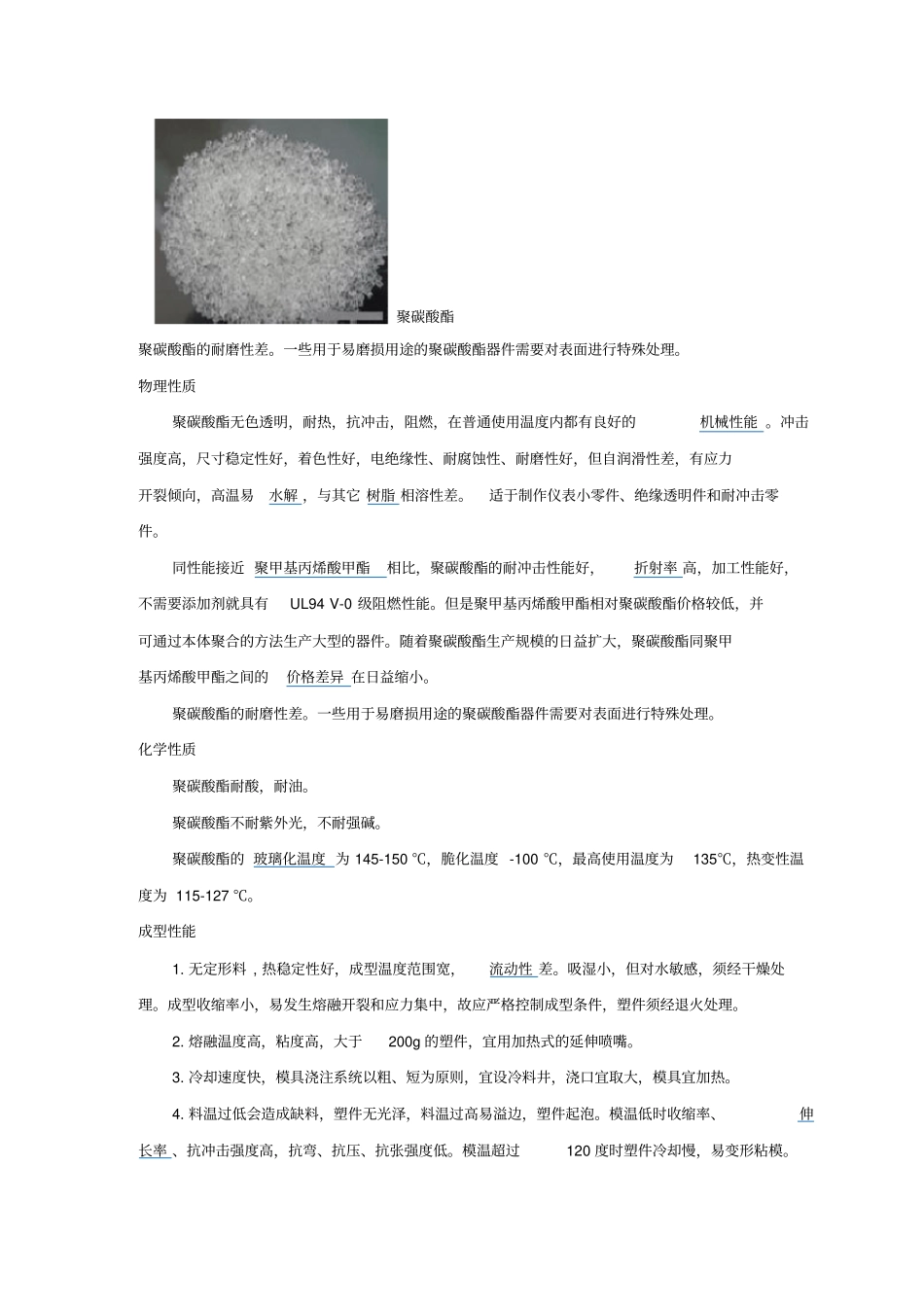

聚碳酸脂（ PC - Polycarbonate）聚碳酸酯 ( 简称 PC) 中文名称：聚碳酸酯（又作：聚碳酸脂）英文名称 :Polycarbonate 聚碳酸酯颗粒比重 :1.18-1.20克/ 立方厘米成型收缩率 :0.5-0.8% 成型温度： 230-320 ℃干燥条件： 110-120 ℃ 8 小时结构： -[-O-(C6H4)-C(CH3)2-(C6H4)-O-CO-]n- 聚碳酸酯结构图缩写：PC 是分子链中含有碳酸酯基的高分子聚合物 ，根据酯基的结构可分为脂肪族、芳香族、脂肪族- 芳香族等多种类型。其中由于脂肪族和脂肪族- 芳香族聚碳酸酯的机械性能 较低，从而限制了其在工程塑料 方面的应用。目前仅有芳香族聚碳酸酯获的了工业化生产。由于聚碳酸酯结构上的特殊性，现已成为五大工程塑料中增长速度最快的通用工程塑料。聚碳酸酯也叫 聚碳酸脂 （Polycarbonate）常用缩写PC 是一种韧的热塑性树脂，通常是由双酚A 和光气生产的，现在也开发了不使用光气的生产方法，并已在20 世纪 60 年代初实现工业化，90 年代末实现大规模工业化生产。现在产量仅次于聚酰胺的第二大工程塑料。其名称来源于其内部的CO3基团。 2011 年 3 月双酚 A 在食用瓶中已被欧美国家禁用，2.5m 宽聚碳酸酯 (PC)板已由无锡正成企业安装成功！大大改善了采光和版面效果化学名： 2,2'-双（ 4- 羟基苯基） 丙烷 聚碳酸酯CAS编号： 25037-45-0 化学性质聚碳酸酯耐弱酸，耐弱碱，耐中性油。聚碳酸酯不耐紫外光，不耐强碱。PC是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可两者皆有。双酚A型 PC是最重要的工业产品。PC是几乎无色的玻璃态的无定形聚合物，有很好的光学性。 PC高分子量树脂有很高的韧性，悬臂梁缺口冲击强度为600~900J/m，未填充牌号的热变形温度大约为130° C ，玻璃纤维增强后可使这个数值增加10° C 。PC的弯曲模量可达2400MPa以上，树脂可加工制成大的刚性制品。低于 100° C 时，在负载下的蠕变率很低。PC 有较好的耐水解性，但不能用于重复经受高压蒸汽的制品。PC 主要性能缺陷是耐水解稳定性不够高，对缺口敏感，耐有机化学品性，耐刮痕性较差，长期暴露于紫外线中会发黄。和其他树脂一样，PC容易受某些有机溶剂的浸浊。物理性质密度 ：1.20 －1.22 g/cm^3 线膨胀率： 3.8 ×10 cm/cm° C 热变形温度： 135° C 低温-45 度聚碳酸酯无色透明，耐热，抗冲击，阻燃BI 级，在普通使用温度内都有良好的机械性能...
