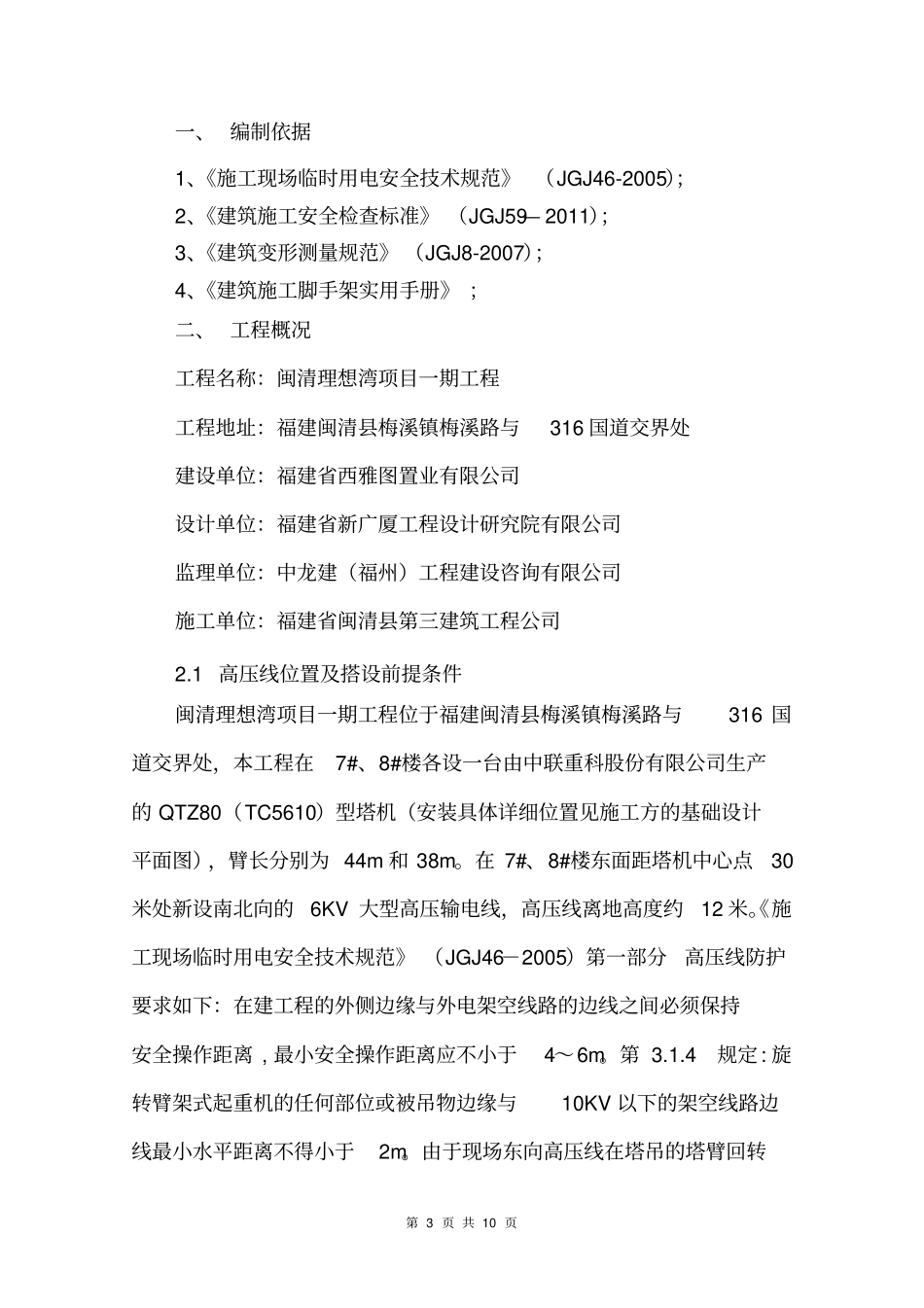

第 1 页 共 10 页闽清理想湾一期工程7#、8#楼高压线防护方案编制单位：福建省闽清县第三建筑工程公司编 制 人：＿＿＿＿＿＿＿＿＿＿＿＿＿＿审 批 人：＿＿＿＿＿＿＿＿＿＿＿＿＿＿日期：＿＿＿＿＿＿＿＿＿＿＿＿＿＿第 2 页 共 10 页目录一、编制依据 .................................3二工程概况 ...................................3 三、防护架子搭、拆操作重、难点分析.......................... 4 四、施工现场主要危险因素分析与防范........................ ..4 五、施工部署 .......................................................................... ..5 六、搭设高压线防护架安全技术措施..............6七、临近高压线安全保证措施....................7 八、附图（其余详见附图）......................8 第 3 页 共 10 页一、 编制依据1、《施工现场临时用电安全技术规范》 （JGJ46-2005）；2、《建筑施工安全检查标准》 （JGJ59— 2011）；3、《建筑变形测量规范》 （JGJ8-2007）；4、《建筑施工脚手架实用手册》 ；二、 工程概况工程名称：闽清理想湾项目一期工程工程地址：福建闽清县梅溪镇梅溪路与316 国道交界处建设单位：福建省西雅图置业有限公司设计单位：福建省新广厦工程设计研究院有限公司监理单位：中龙建（福州）工程建设咨询有限公司施工单位：福建省闽清县第三建筑工程公司2.1 高压线位置及搭设前提条件闽清理想湾项目一期工程位于福建闽清县梅溪镇梅溪路与316 国道交界处，本工程在7#、8#楼各设一台由中联重科股份有限公司生产的 QTZ80（TC5610）型塔机（安装具体详细位置见施工方的基础设计平面图），臂长分别为 44m 和 38m。在 7#、8#楼东面距塔机中心点30米处新设南北向的6KV 大型高压输电线，高压线离地高度约12 米。《施工现场临时用电安全技术规范》 （JGJ46－2005）第一部分高压线防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离 , 最小安全操作距离应不小于4～6m。第 3.1.4 规定: 旋转臂架式起重机的任何部位或被吊物边缘与10KV 以下的架空线路边线最小水平距离不得小于2m。由于现场东向高压线在塔吊的塔臂回转第 4 页 共 10 页半径均覆盖范围内，达不到《施工现场临时用电安全技术规范》 第 3.1.2 条和第 3.1.4 条规定的最小距离，《建筑施工高处作业安全技术规范》第 5.2.5 条之规定。为...
