塔吊临近高压线防护专项技术方案VIP免费

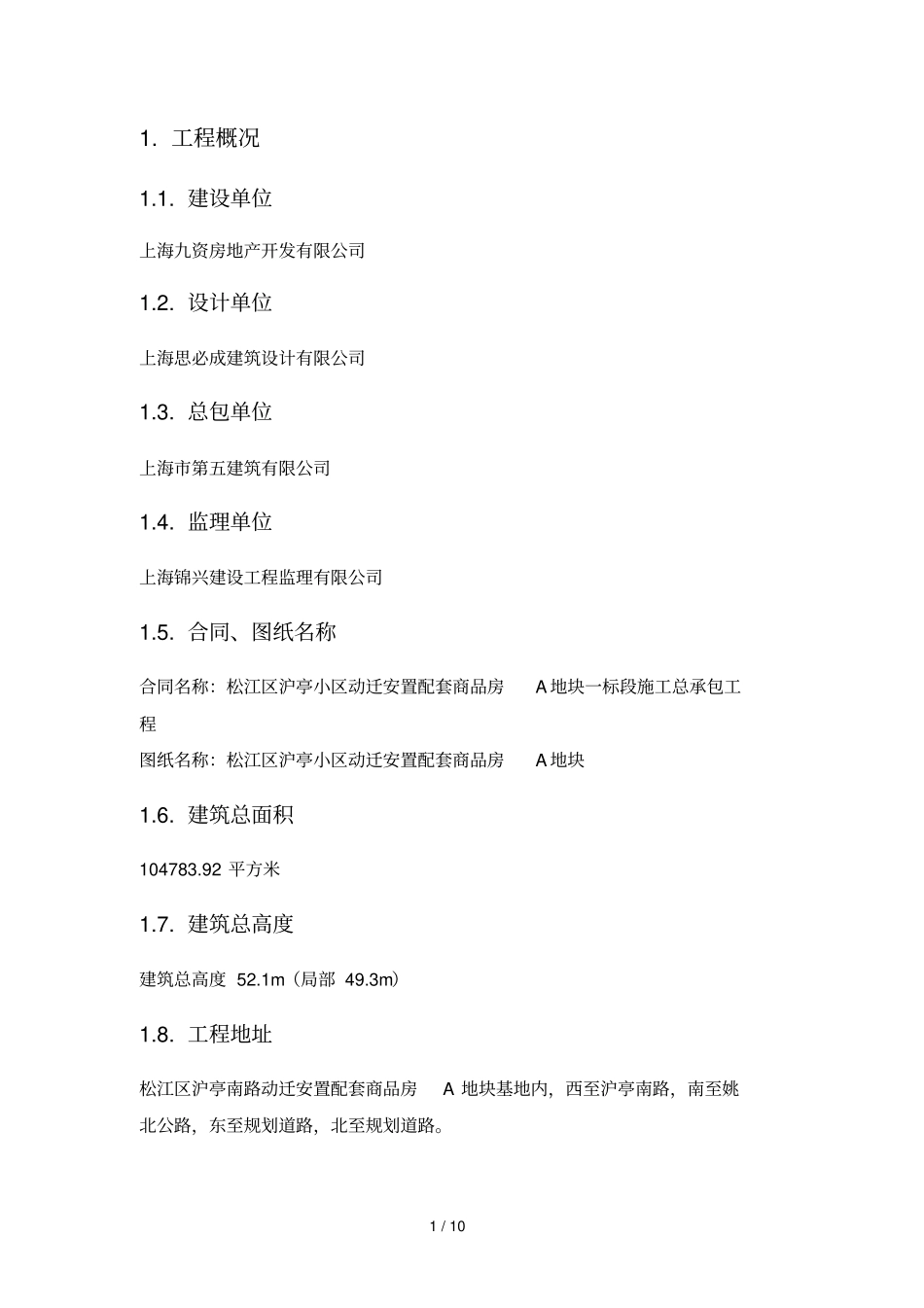

1 / 10 1. 工程概况1.1. 建设单位上海九资房地产开发有限公司1.2. 设计单位上海思必成建筑设计有限公司1.3. 总包单位上海市第五建筑有限公司1.4. 监理单位上海锦兴建设工程监理有限公司1.5. 合同、图纸名称合同名称：松江区沪亭小区动迁安置配套商品房A 地块一标段施工总承包工程图纸名称：松江区沪亭小区动迁安置配套商品房A 地块1.6. 建筑总面积104783.92 平方米1.7. 建筑总高度建筑总高度 52.1m（局部 49.3m）1.8. 工程地址松江区沪亭南路动迁安置配套商品房A 地块基地内，西至沪亭南路，南至姚北公路，东至规划道路，北至规划道路。2 / 10 2. 编制依据《建筑施工安全检查标准》JGJ59-99 《塔式起重机操作使用规程》 （JG/T100-1999）；《建筑机械使用安全技术规程》 （JGJ33-2001）；《塔式起重机安全规程》 （GB5144-2006）；《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）《施工现场临时用电安全技术规范》 （JGJ46-2005）3. 环境概况本项目位于上海市松江区。项目位于九亭镇沪亭南路以东、姚北公路以北地块。环境情况具体介绍如下：1、基地西侧红线外为沪亭南路；红线内有高压电线杆，上有3.5 万伏高压电缆线，此高压电杆需要重点保护。2、基地南侧为公共绿地， 绿地外为姚北公路。 施工围墙内有高压电线杆，上为 3.5 万伏高压电缆线，距离基地围墙16m 左右有 22 万伏高压电缆线，此高压电缆线在塔吊设计时需重点考虑。3 / 10 4. 塔机设计概况通过综合现场周边环境情况及施工部署，为确保塔吊安装使用安全，塔吊设计时对周边高压线进行了考虑。从最初方案本工程基础及结构施工阶段的垂直运输机械主要采用6 台型号为 H5810、2 台型号为 H5510塔机调整为采用 7 台型号为 H5810、1 台型号为 H5510的塔式起重机。回转半径方面也作出了调整，原3#塔机回转半径为 53m；现调整为塔机最小回转半径 38m。具体塔式起重机平面布置位置如附图示，分别靠01、02、03、06、07、08、09、11 号楼布置，编号依次为1’~8’。其中 1’、2’、3’、5’为 H5810塔吊，回转半径为38m；4’为 H5810塔吊，回转半径为58m，其待地下车库结构完成后， 大臂回转半径缩短为38m；6’为 H5810塔吊，回转半径为 58m；7’为 H5810塔吊，回转半径为 48m；8’为 H5510塔吊，回转半径为55m。4 / 10 5. 专项方案5.1. 西侧、南侧 3.5 万伏安全技术措施从平面布置上，本项目塔吊布置存在1...
