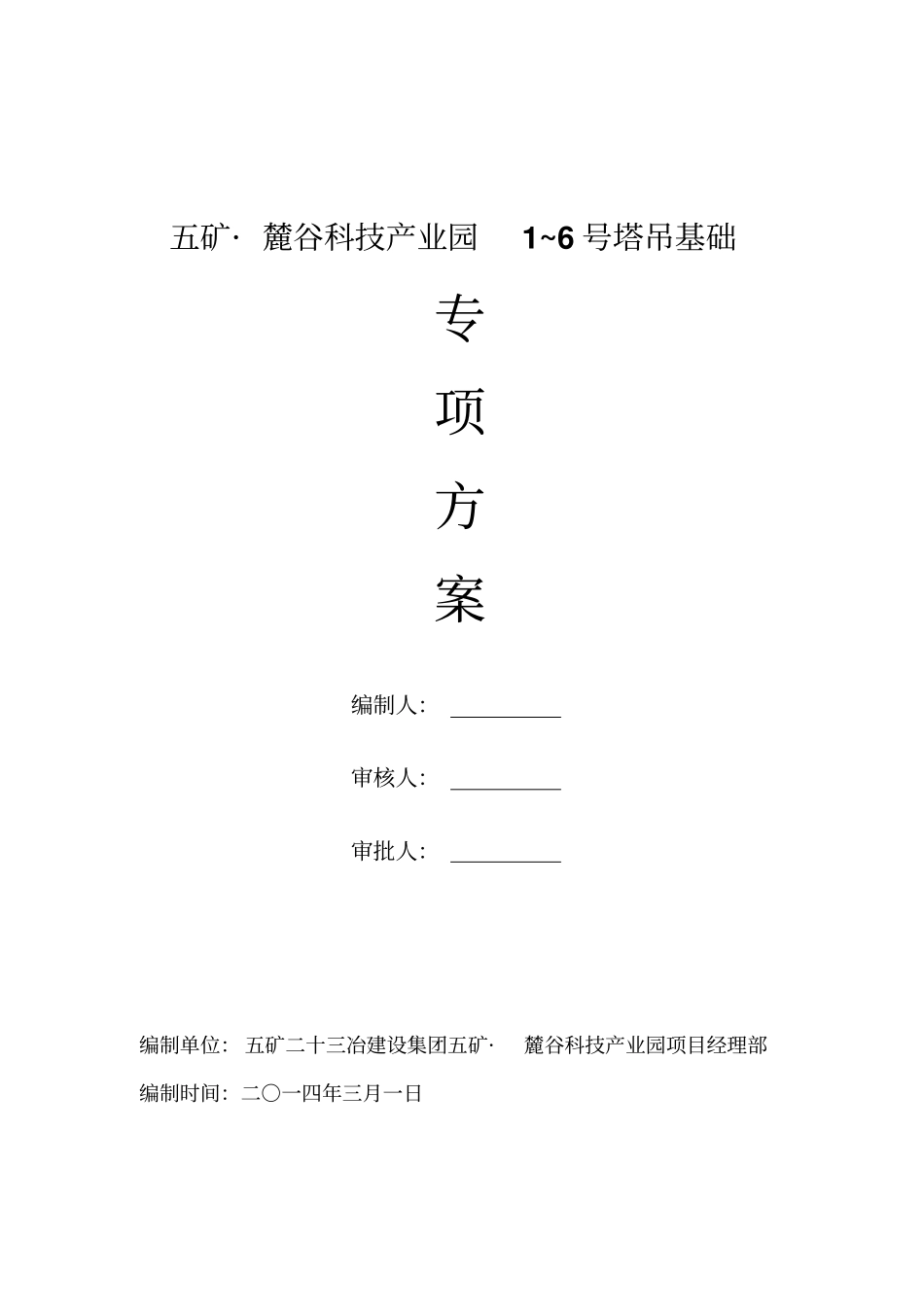

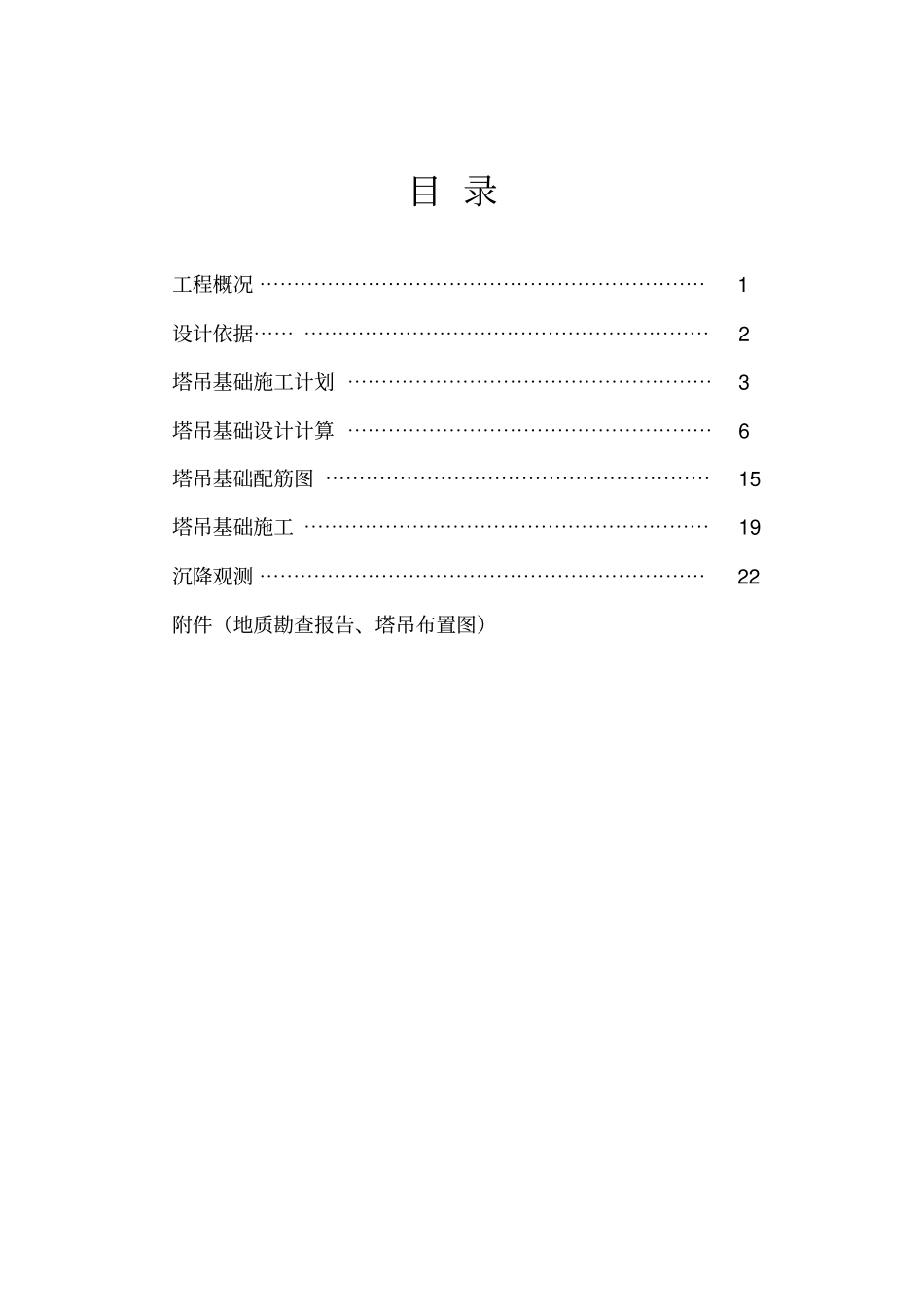

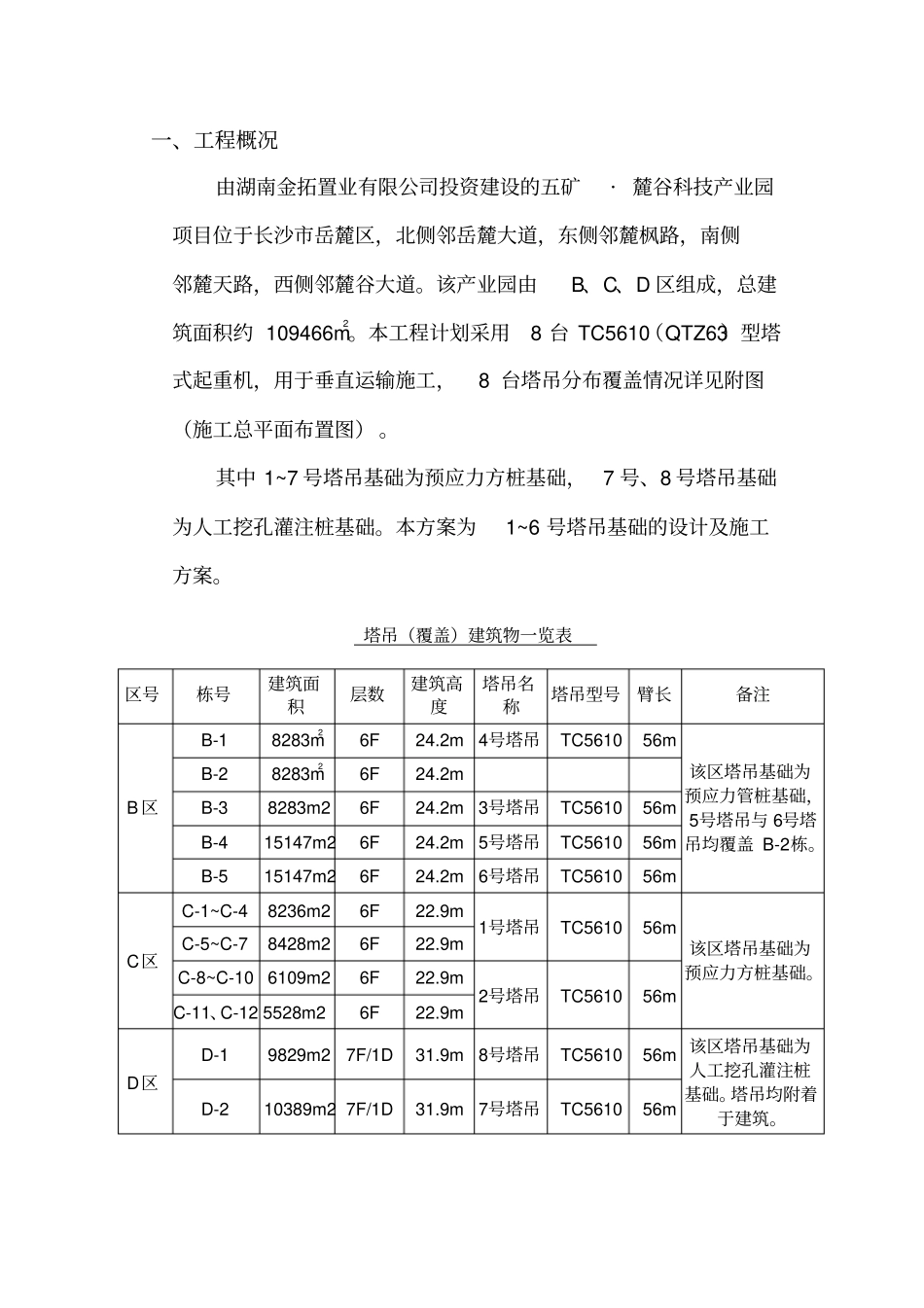

五矿· 麓谷科技产业园1~6 号塔吊基础专项方案编制人：审核人：审批人：编制单位： 五矿二十三冶建设集团五矿·麓谷科技产业园项目经理部编制时间：二○一四年三月一日目 录工程概况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 设计依据⋯⋯ ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 塔吊基础施工计划 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 塔吊基础设计计算 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6塔吊基础配筋图 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15塔吊基础施工 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19沉降观测 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22附件（地质勘查报告、塔吊布置图）一、工程概况由湖南金拓置业有限公司投资建设的五矿· 麓谷科技产业园项目位于长沙市岳麓区，北侧邻岳麓大道，东侧邻麓枫路，南侧邻麓天路，西侧邻麓谷大道。该产业园由B、C、D 区组成，总建筑面积约 109466m2。本工程计划采用8 台 TC5610（QTZ63）型塔式起重机，用于垂直运输施工，8 台塔吊分布覆盖情况详见附图（施工总平面布置图） 。其中 1~7 号塔吊基础为预应力方桩基础，7 号、8 号塔吊基础为人工挖孔灌注桩基础。本方案为1~6 号塔吊基础的设计及施工方案。塔吊（覆盖）建筑物一览表区号栋号建筑面积层数建筑高度塔吊名称塔吊型号臂长备注B 区B-1 8283m26F 24.2m 4号塔吊TC5610 56m 该区塔吊基础为预应力管桩基础，5号塔吊与 6号塔吊均覆盖 B-2栋。B-2 8283m26F 24.2m B-3 8283m2 6F 24.2m 3号塔吊TC5610 56m B-4 15147m2 6F 24.2m 5号塔吊TC5610 56m B-5 15147m2 6F 24.2m 6号塔吊TC5610 56m C区C-1~C-4 8236m2 6F 22.9m 1号塔吊TC5610 56m 该区塔吊基础为预应力方桩基础。C-5~C-7 8428m2 6F 22.9m C-8~C-10 6109m2 6F 22.9m 2号塔吊TC5610 56m C-11、C-12 5528m2 6F 22.9m D区D-1 9829m2 7F/1D 31.9m 8号塔吊TC5610 56m 该区塔吊基础为人工挖孔灌注桩基础。塔吊均附着于建筑。D-2 10389m2 7F/1D 31.9m 7号塔吊TC5610 56m 二、设计依据2.1 塔吊布置原则2.1.1 最大限度的满足垂直运输的要求和服务半径，满足现场施工需求。2.1.2 两台塔吊之间的距离最大限度的满足安全规范的要求；2.1.3 塔吊附着满足塔吊性能要求；2.1.4 满足塔吊安装和拆卸的工作面要求，保证塔吊安装拆卸的可行性。2.2 编制依据2.2.1 《建筑施工塔式起...
