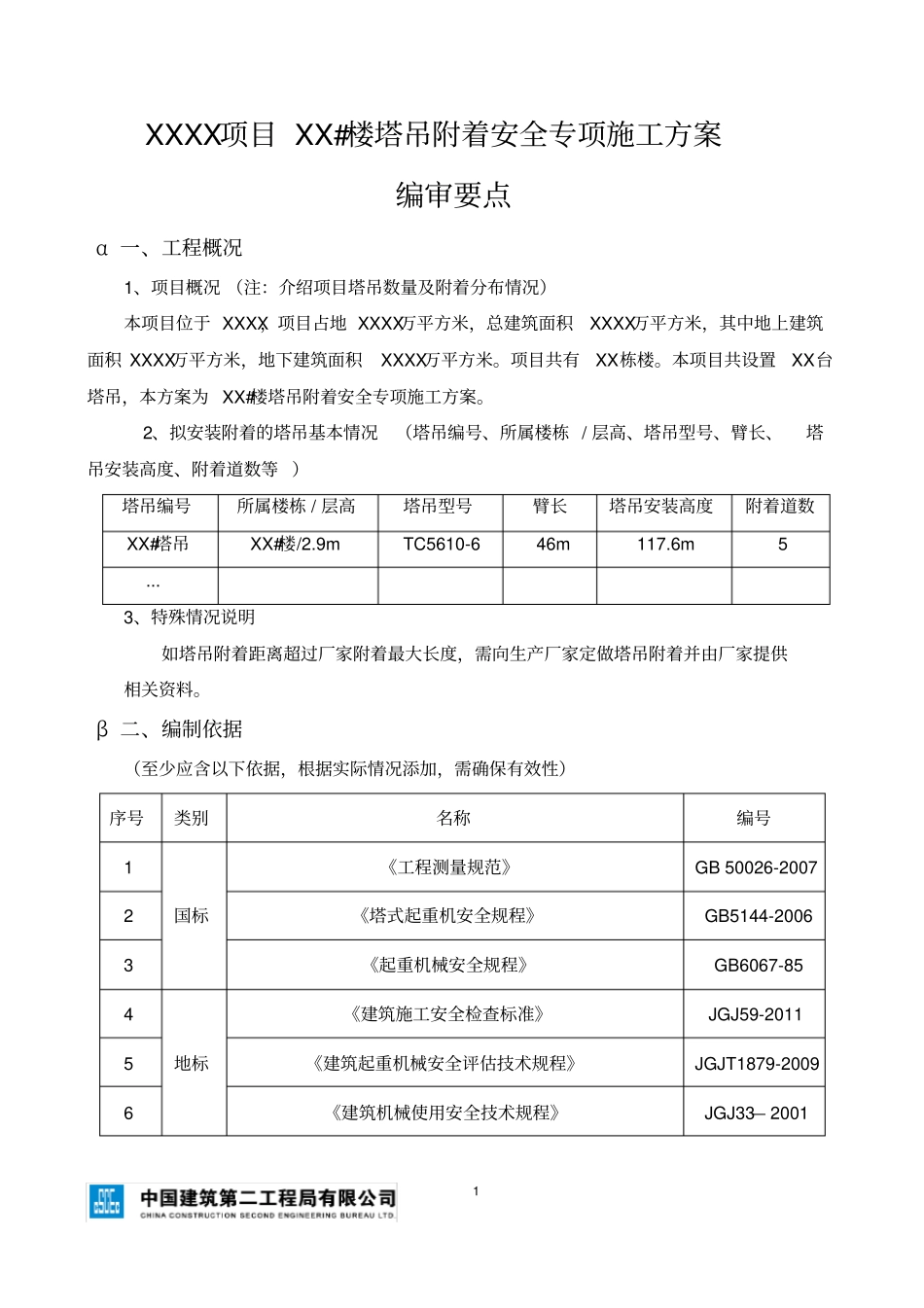

1 XXXX项目 XX#楼塔吊附着安全专项施工方案编审要点α 一、工程概况1、项目概况 （注：介绍项目塔吊数量及附着分布情况）本项目位于 XXXX，项目占地 XXXX万平方米，总建筑面积XXXX万平方米，其中地上建筑面积 XXXX万平方米，地下建筑面积XXXX万平方米。项目共有XX栋楼。本项目共设置XX台塔吊，本方案为 XX#楼塔吊附着安全专项施工方案。2、拟安装附着的塔吊基本情况（塔吊编号、所属楼栋 / 层高、塔吊型号、臂长、塔吊安装高度、附着道数等 ）塔吊编号所属楼栋 / 层高塔吊型号臂长塔吊安装高度附着道数XX#塔吊XX#楼/2.9m TC5610-6 46m 117.6m 5 ... 3、特殊情况说明如塔吊附着距离超过厂家附着最大长度，需向生产厂家定做塔吊附着并由厂家提供相关资料。β 二、编制依据（至少应含以下依据，根据实际情况添加，需确保有效性）序号类别名称编号1 国标《工程测量规范》GB 50026-2007 2 《塔式起重机安全规程》GB5144-2006 3 《起重机械安全规程》GB6067-85 4 地标《建筑施工安全检查标准》JGJ59-2011 5 《建筑起重机械安全评估技术规程》JGJT1879-2009 6 《建筑机械使用安全技术规程》JGJ33— 2001 2 7 《建筑施工塔式起重机安装、 使用、拆除安全技术规程》JGJ196-2010 8 建质 [2009]-87号文件9 XXXX工程施工组织设计10 XXXX工程设计图纸11 XXXX工程项目塔吊安装安全专项施工方案...... γ 三、塔吊附着设计1、塔吊附着位置设计( 至少应包括塔吊塔吊附着高度和塔吊附着立面图，立面图要结合项目实际情况绘制、不能使用通用的)附着高度塔吊编号第一道（ m）第二道（ m）第三道（ m）第四道（ m）悬高（ m）总高度（ m）XX# 24.5 44.8 65.1 85.4 102.8 117.6 ... ...... ...... ...... ...... ...... ...... 2、附着安装平面设计 （要反应出附着位置结构情况、附着长度、附着角度等基本信息） 3、附着杆件及附着预埋件设计 （附着杆件及预埋件的材质、截面尺寸、连接方式及大样图）...... 塔楼附着长度如下表所示：附着撑杆长度附着撑杆 LA（米）附着撑杆 LB（米）附着撑杆 LC（米）XX#塔吊4.00 4.93 4.00 附着安装在标准节上的位置（标准节顶升耳座距离附着下沿不大于200mm，附着下沿距3 标准节三孔板不小于50mm）。附墙拉杆与建筑物固定点的连接铁板用水钻钻孔用穿墙螺杆连接方式，连接铁板待钻孔位置的砼硬度达到70%以上后方可进行塔吊附着安装。4、附着点结构加强...
