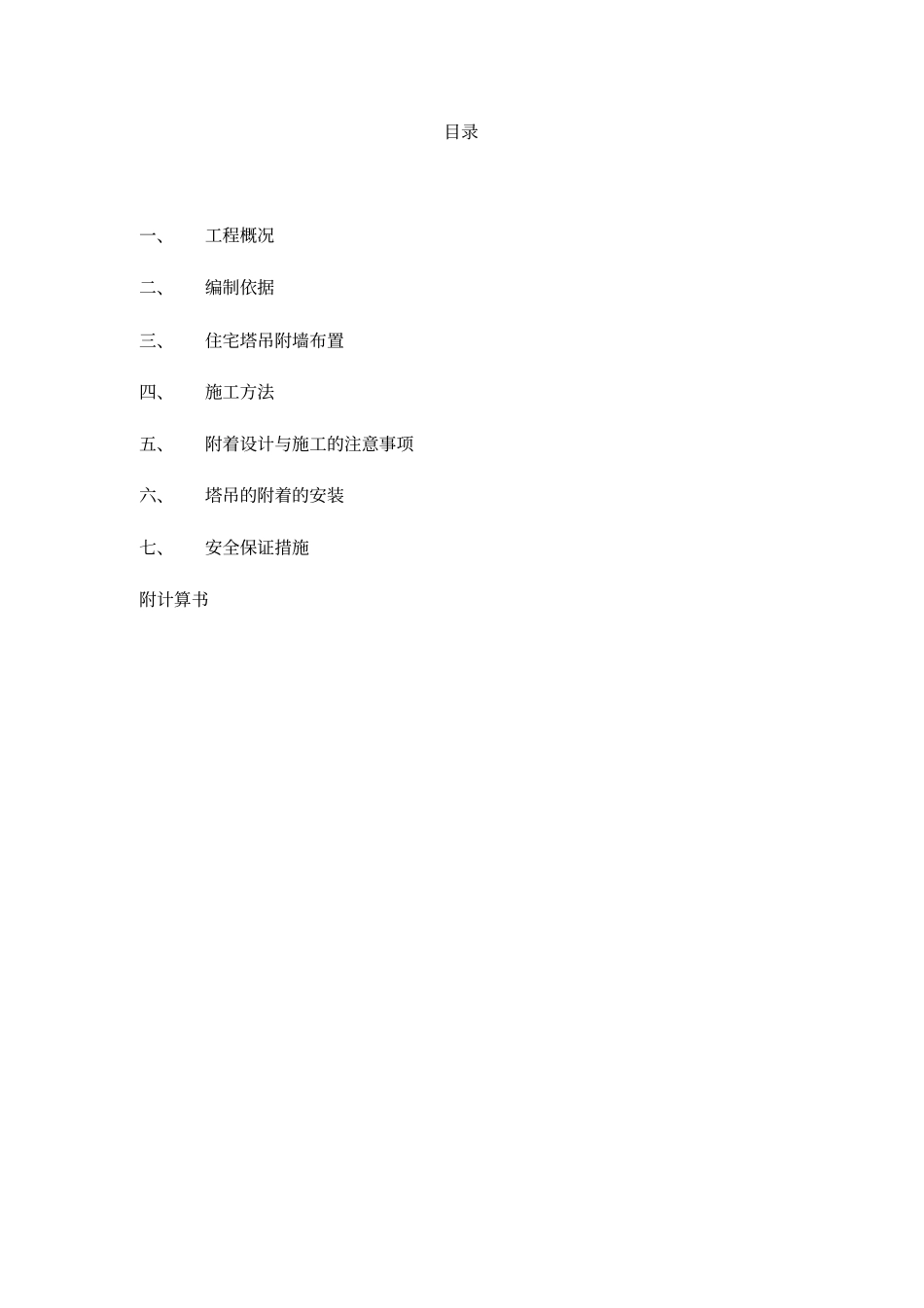

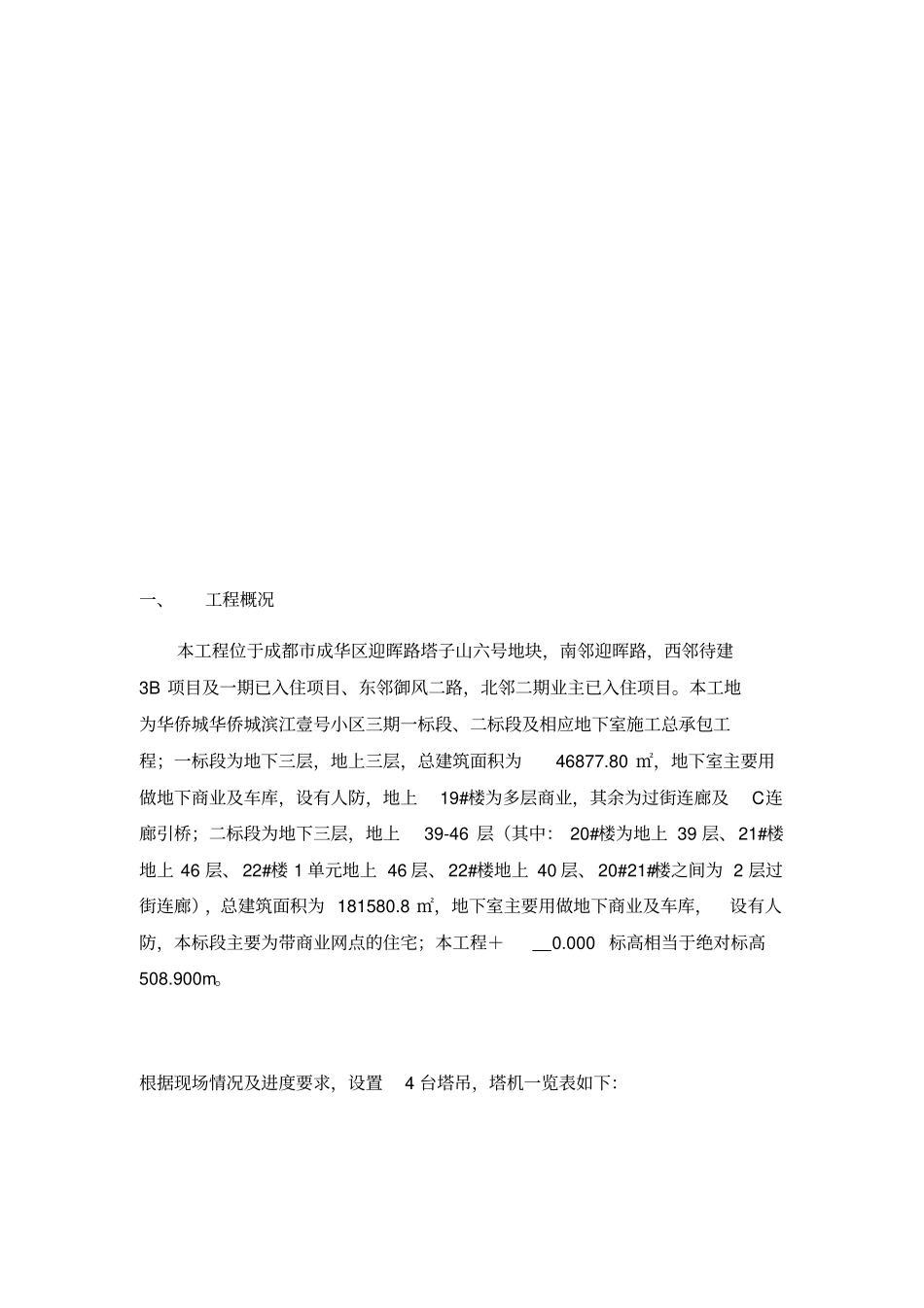

目录一、工程概况二、编制依据三、住宅塔吊附墙布置四、施工方法五、附着设计与施工的注意事项六、塔吊的附着的安装七、安全保证措施附计算书一、工程概况本工程位于成都市成华区迎晖路塔子山六号地块，南邻迎晖路，西邻待建3B 项目及一期已入住项目、东邻御风二路，北邻二期业主已入住项目。本工地为华侨城华侨城滨江壹号小区三期一标段、二标段及相应地下室施工总承包工程；一标段为地下三层，地上三层，总建筑面积为46877.80 ㎡，地下室主要用做地下商业及车库，设有人防，地上19#楼为多层商业，其余为过街连廊及C连廊引桥；二标段为地下三层，地上39-46 层（其中： 20#楼为地上 39 层、21#楼地上 46 层、 22#楼 1 单元地上 46 层、 22#楼地上 40 层、 20#21#楼之间为 2 层过街连廊），总建筑面积为 181580.8 ㎡，地下室主要用做地下商业及车库，设有人防，本标段主要为带商业网点的住宅；本工程＋0.000 标高相当于绝对标高508.900m。根据现场情况及进度要求，设置4 台塔吊，塔机一览表如下：塔吊自编号附着位置型号臂长（m）自由高度（m）塔吊基础顶标高（ m）房屋高度（m）塔吊安装高度（m）1#19#楼QTZ50135037.5-15.523.7462#21#楼S315K167051.2-14.151491743#22#楼S315K167051.2-13.651451704#19#楼QTZ50135037.5-14.151433本方案为高层住宅楼塔吊附着施工方案，本工程塔吊平面布置图，见下图：二、编制依据1、华侨城滨江壹号小区三期一标段、二标段结构图（5 月 30 日版）2、华侨城滨江壹号小区三期一标段、二标段建筑图（5 月 30 日版）3、本工程塔吊基础施工方案4、华侨城滨江壹号小区三期一标段、二标段塔吊平面布置图5、《建筑塔式起重机安全规程》GB5144-20066、《建筑起重器建筑安全监督管理规定》建设部令第166 号7、《施工现场临时用电安全技术规范》JGJ46-20058、《建筑施工高处作业安全技术规范》JGJ80-919、华侨城华侨城滨江壹号小区三期一标段、二标段工程塔吊安装方案10、适用的相关法律、法规以及有关标准规范11、QTZ5013型、S315K16型塔吊施工说明书12、品茗计算软件（ 2017 版）13、PKPM安全计算软件三、住宅塔吊附墙布置根据本工程结构特点、 业主提供的结施图、 建施图结合塔吊使用说明书中的规定，对本工程塔吊附墙作如下布置：住宅部位塔吊附墙布置见下表：序号塔吊型号第一道第二道第三道第四道第五道第六道第七道1 号QTZ50133F塔吊2 号塔吊S315K168F17F26F35F44F3 号塔吊S315...
