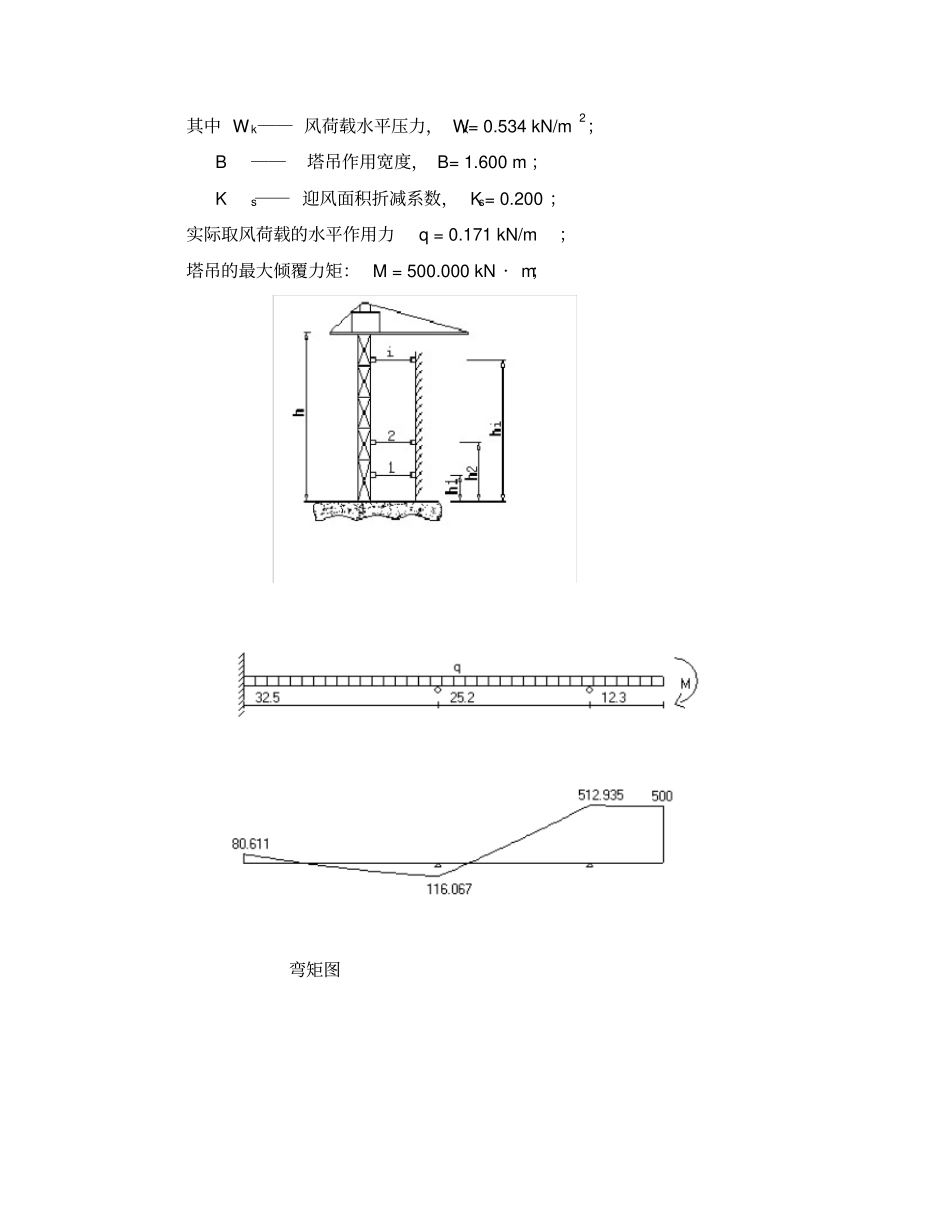

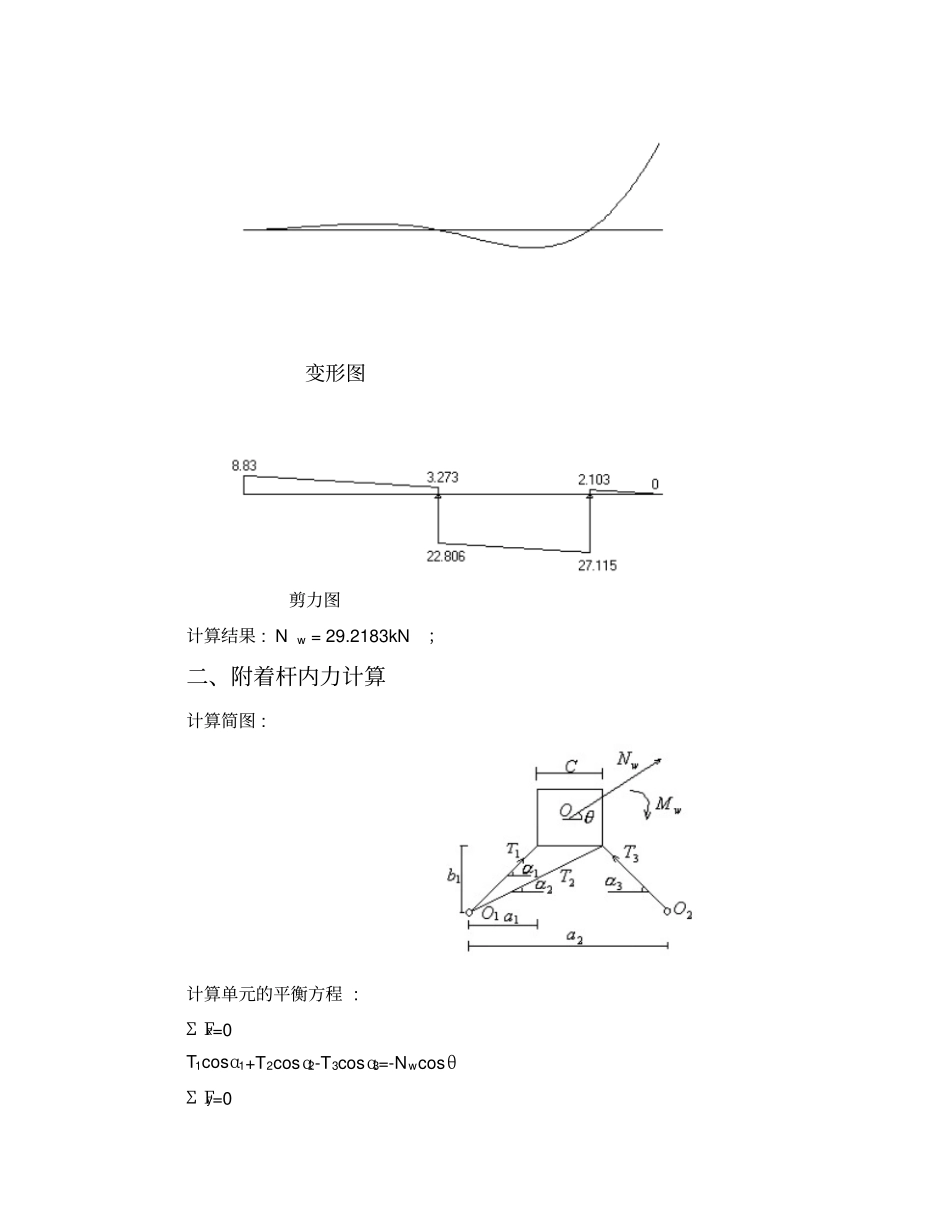

附着计算计算书阳江项目工程；工程建设地点：；属于结构；地上0层；地下 0层；建筑高度：0m；标准层层高： 0m ；总建筑面积： 0平方米；总工期： 0天。本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（ GB/T13752-1992）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《建筑施工手册》 、《钢结构设计规范》 （GB50017-2003）等编制。塔机安装位置至附墙或建筑物距离超过使用说明规定时，需要增设附着杆， 附着杆与附墙连接或者附着杆与建筑物连接的两支座间距改变时，必须进行附着计算。主要包括附着支座计算、附着杆计算、锚固环计算。一、支座力计算塔机按照说明书与建筑物附着时， 最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下: 风荷载标准值应按照以下公式计算：ωk=ω0×μz×μs×βz= 0.450 ×1.170 ×1.450 ×0.700 =0.534 kN/m2；其中ω0── 基本风压 (kN/m2) ，按照《建筑结构荷载规范》 (GBJ9)的规定采用： ω0 = 0.450 kN/m2；μz── 风压高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用： μz = 1.450 ；μs── 风荷载体型系数： μs = 1.170；βz── 高度Z处的风振系数， βz = 0.700；风荷载的水平作用力： q = Wk×B×Ks = 0.534 ×1.600 ×0.200 = 0.171 kN/m；其中 W k── 风荷载水平压力， Wk= 0.534 kN/m2； B──塔吊作用宽度， B= 1.600 m ； Ks── 迎风面积折减系数， Ks= 0.200 ；实际取风荷载的水平作用力 q = 0.171 kN/m；塔吊的最大倾覆力矩： M = 500.000 kN · m；弯矩图变形图剪力图计算结果 : Nw = 29.2183kN ；二、附着杆内力计算计算简图 : 计算单元的平衡方程 : Σ Fx=0 T1cosα1+T2cosα2-T3cosα3=-NwcosθΣ Fy=0 T1sin α1+T2sin α2+T3sin α3=-Nwsin θΣ M0=0 T1[(b 1+c/2)cos α1-( α1+c/2)sinα1]+T 2[(b 1+c/2)cos α2-( α1+c/2)sinα2]+T 3[-(b 1+c/2)cosα3+( α2-α1-c/2)sinα3]=M w其中: α1=arctan[b1/a1] α2=arctan[b1/(a1+c)] α3=arctan[b1/(a2- a1-c)] 2.1 第一种工况的计...
