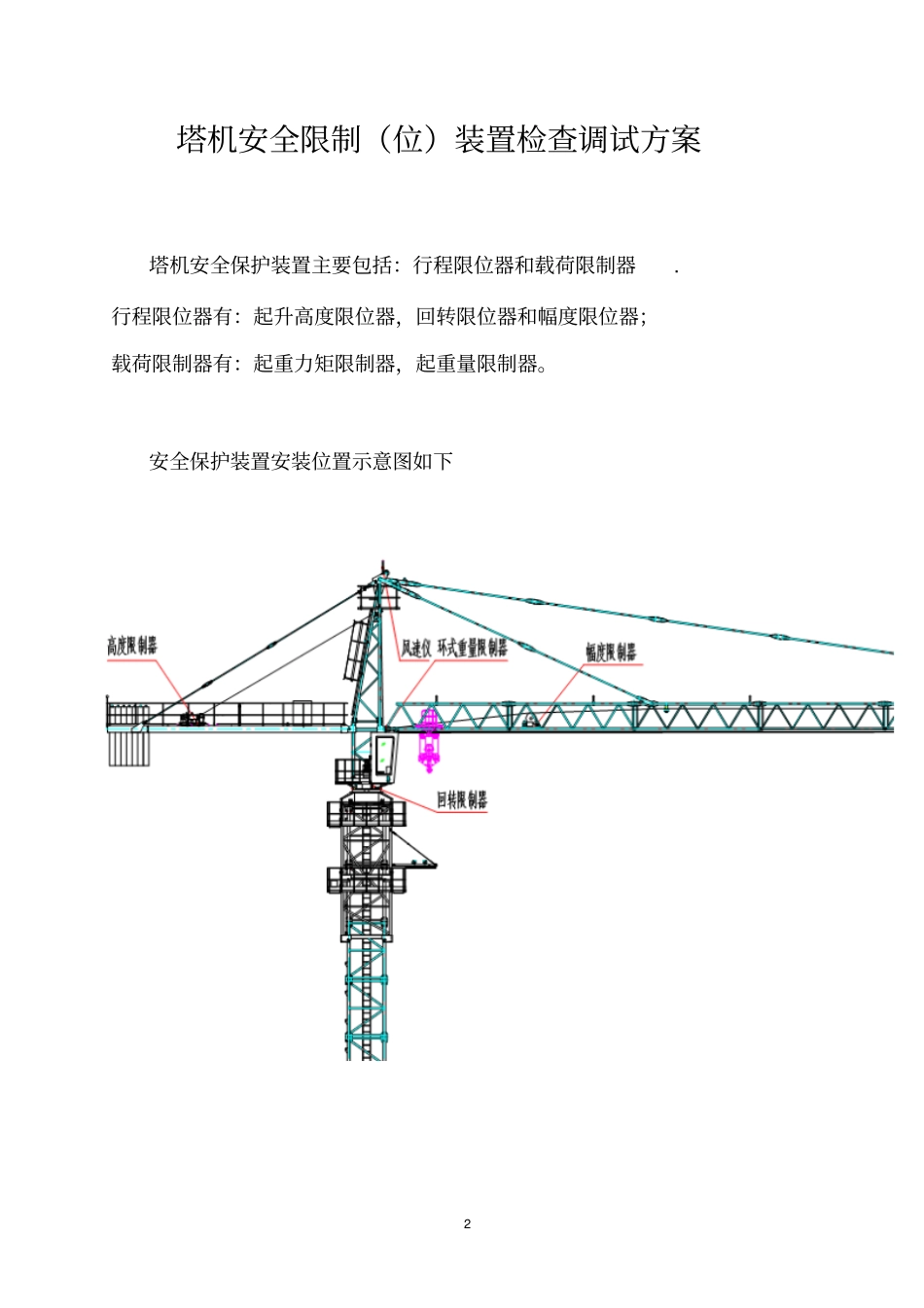

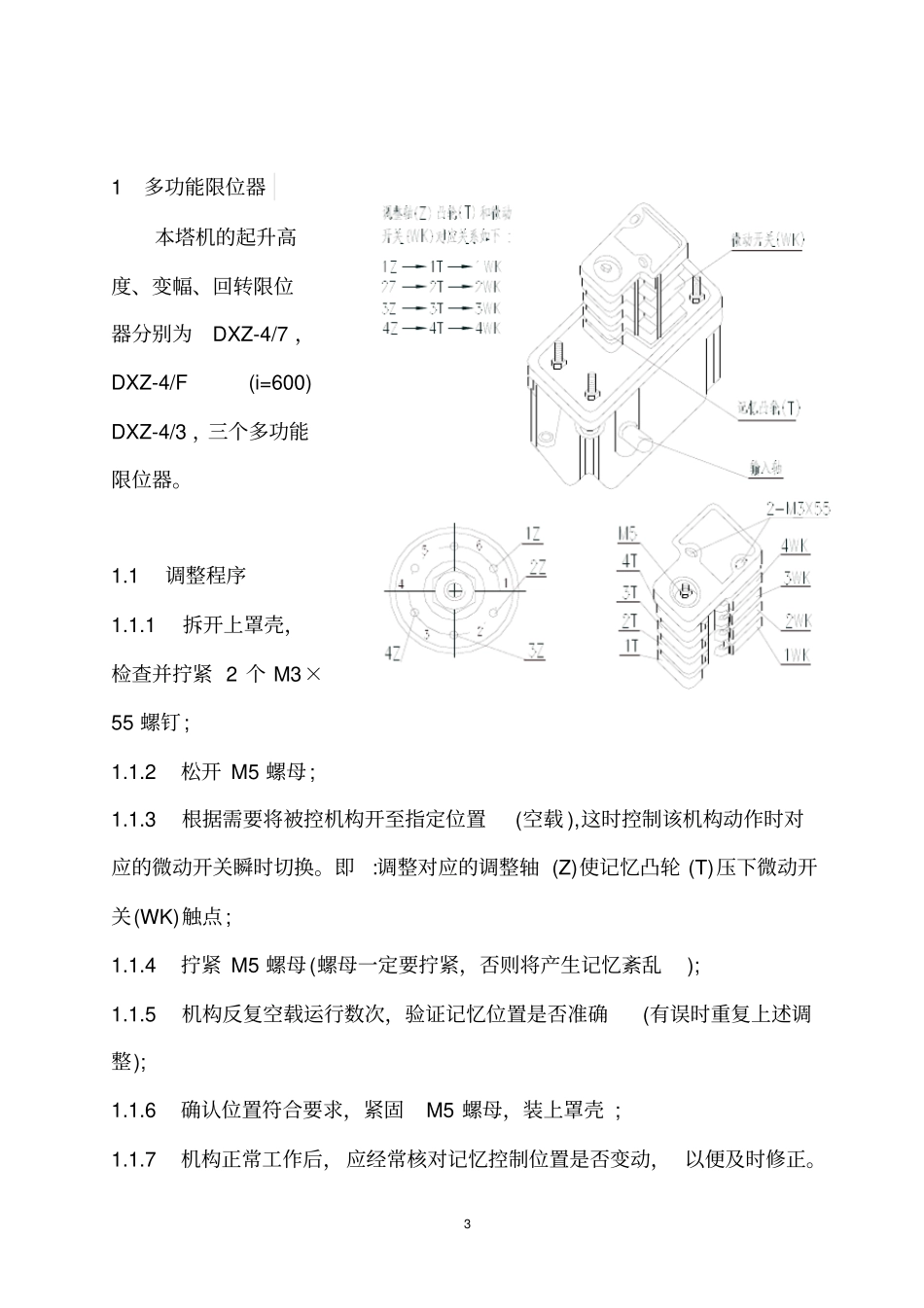

1 塔式起重机安全限制(位)装置检查调试方案2 塔机安全限制(位)装置检查调试方案塔机安全保护装置主要包括:行程限位器和载荷限制器. 行程限位器有:起升高度限位器,回转限位器和幅度限位器;载荷限制器有:起重力矩限制器,起重量限制器。安全保护装置安装位置示意图如下3 1 多功能限位器本塔机的起升高度、变幅、回转限位器分别为DXZ-4/7 ,DXZ-4/F (i=600) DXZ-4/3 ,三个多功能限位器。1.1 调整程序1.1.1 拆开上罩壳,检查并拧紧 2 个 M3×55 螺钉; 1.1.2 松开 M5 螺母; 1.1.3 根据需要将被控机构开至指定位置(空载 ),这时控制该机构动作时对应的微动开关瞬时切换。即:调整对应的调整轴 (Z)使记忆凸轮 (T)压下微动开关(WK)触点; 1.1.4 拧紧 M5 螺母(螺母一定要拧紧,否则将产生记忆紊乱); 1.1.5 机构反复空载运行数次,验证记忆位置是否准确(有误时重复上述调整); 1.1.6 确认位置符合要求,紧固M5 螺母,装上罩壳 ; 1.1.7 机构正常工作后,应经常核对记忆控制位置是否变动, 以便及时修正。4 1.2 起升高度限位器的调整方法(调整程度按 1.1 条) 1.2.1 调整在空载下进行, 用手指分别压下微动开关(1WK、2WK) ,确认限制提升或下降的微动开关是否正确; 1.2.2 提升极限限位时, 使载重小车与吊钩滑轮的最小距离不小于1 米时,调动(1Z)轴,使凸轮 (1T) 动作并压下微动开关 (1WK) 换接。拧紧 M5 螺母; 1.2.3 用户根据需要可通过2WK 以防止操作失误,使下降时吊钩在接触地面前(确保卷筒上不少3 圈钢丝绳时 ),能终止下降运动 ,其调整方法同1.1 条(2Z-2T-2WK). 1.3 回转限位器调整方法 (调整程序同 1.1) 1.3.1 在起重臂处于安装位置 (电缆处于自由状态 )时调整回转限位器 ; 1.3.2 调整在空载下进行,用手指逐个压下微动开关(WK) 确认控制左右方向的微动开关 (WK)是否正确 ; 1.3.3 向左回转 540°(1.5 圈)按 8.1.1 条程序 ,调动调整轴 (4Z) 使凸轮 (4T)动作至使微动开关 (4WK) 瞬时换接,然后拧紧M5 螺母; 1.3.4 向右回转 1080°(3 圈)按 8.1.1 条程序,调动调整轴 (1Z) ,使凸轮 (1T)动作至微动开关 (1WK) 瞬时换接,并拧紧M5 螺母; 1.3.5 验证左右回转动作。1.4 幅度限位器的调整方法(调整程序同 1.1 条) 1.4.1 向外变幅及减速和起重臂臂尖极限限位: 将载重小车开到距起重臂臂尖缓冲器 1.5m 处,调整轴 (2Z)使记忆凸轮 (2T)转...
