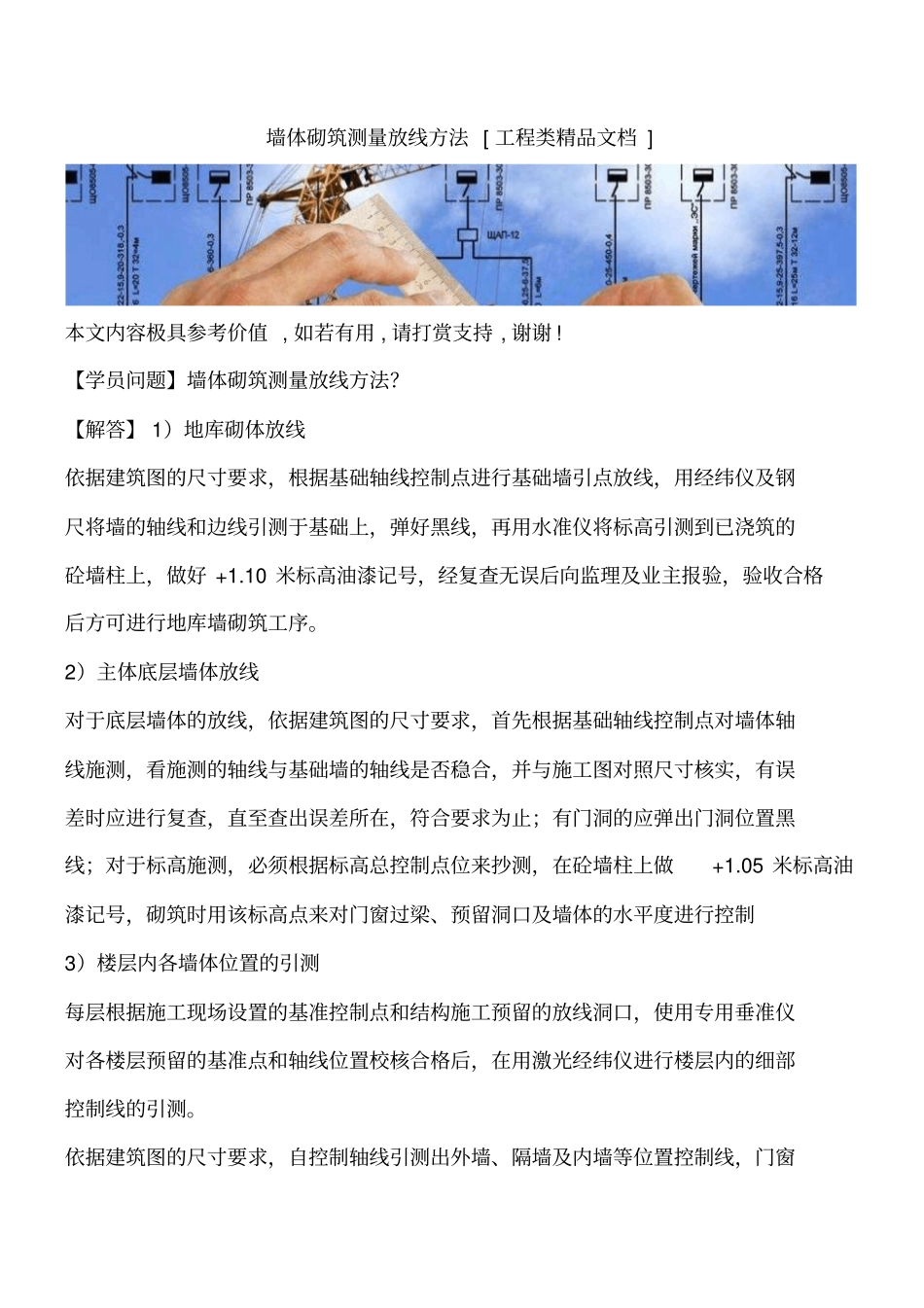

墙体砌筑测量放线方法 [ 工程类精品文档 ] 本文内容极具参考价值 , 如若有用 , 请打赏支持 , 谢谢 ! 【学员问题】墙体砌筑测量放线方法？【解答】 1）地库砌体放线依据建筑图的尺寸要求，根据基础轴线控制点进行基础墙引点放线，用经纬仪及钢尺将墙的轴线和边线引测于基础上，弹好黑线，再用水准仪将标高引测到已浇筑的砼墙柱上，做好 +1.10 米标高油漆记号，经复查无误后向监理及业主报验，验收合格后方可进行地库墙砌筑工序。2）主体底层墙体放线对于底层墙体的放线，依据建筑图的尺寸要求，首先根据基础轴线控制点对墙体轴线施测，看施测的轴线与基础墙的轴线是否稳合，并与施工图对照尺寸核实，有误差时应进行复查，直至查出误差所在，符合要求为止；有门洞的应弹出门洞位置黑线；对于标高施测，必须根据标高总控制点位来抄测，在砼墙柱上做+1.05 米标高油漆记号，砌筑时用该标高点来对门窗过梁、预留洞口及墙体的水平度进行控制3）楼层内各墙体位置的引测每层根据施工现场设置的基准控制点和结构施工预留的放线洞口，使用专用垂准仪对各楼层预留的基准点和轴线位置校核合格后，在用激光经纬仪进行楼层内的细部控制线的引测。依据建筑图的尺寸要求，自控制轴线引测出外墙、隔墙及内墙等位置控制线，门窗洞口、水电设备预留洞口的位置线，并经复核无误后用红色油漆在控制线位置做好三角形控制标志，以防破坏。水电设备的预留洞口，控制线测设完成后应经各专业人员复核后方可施工。4）楼层内高程控制线引测依据结构施工时留设的标高控制点，并校核合格后，采用50 米钢卷尺竖向传递，每层必须经交圈闭合检查，误差不超过5MM.交叉利用水准仪测放出每个楼层的建筑+50CM线或+1.03 米线，做好油漆标记，并弹好黑线，以此作为各楼层墙体、过梁、各种预留洞口及预埋件的标高控制线。以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。事实表明，习惯左右了成败，习惯改变人的一生。在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
