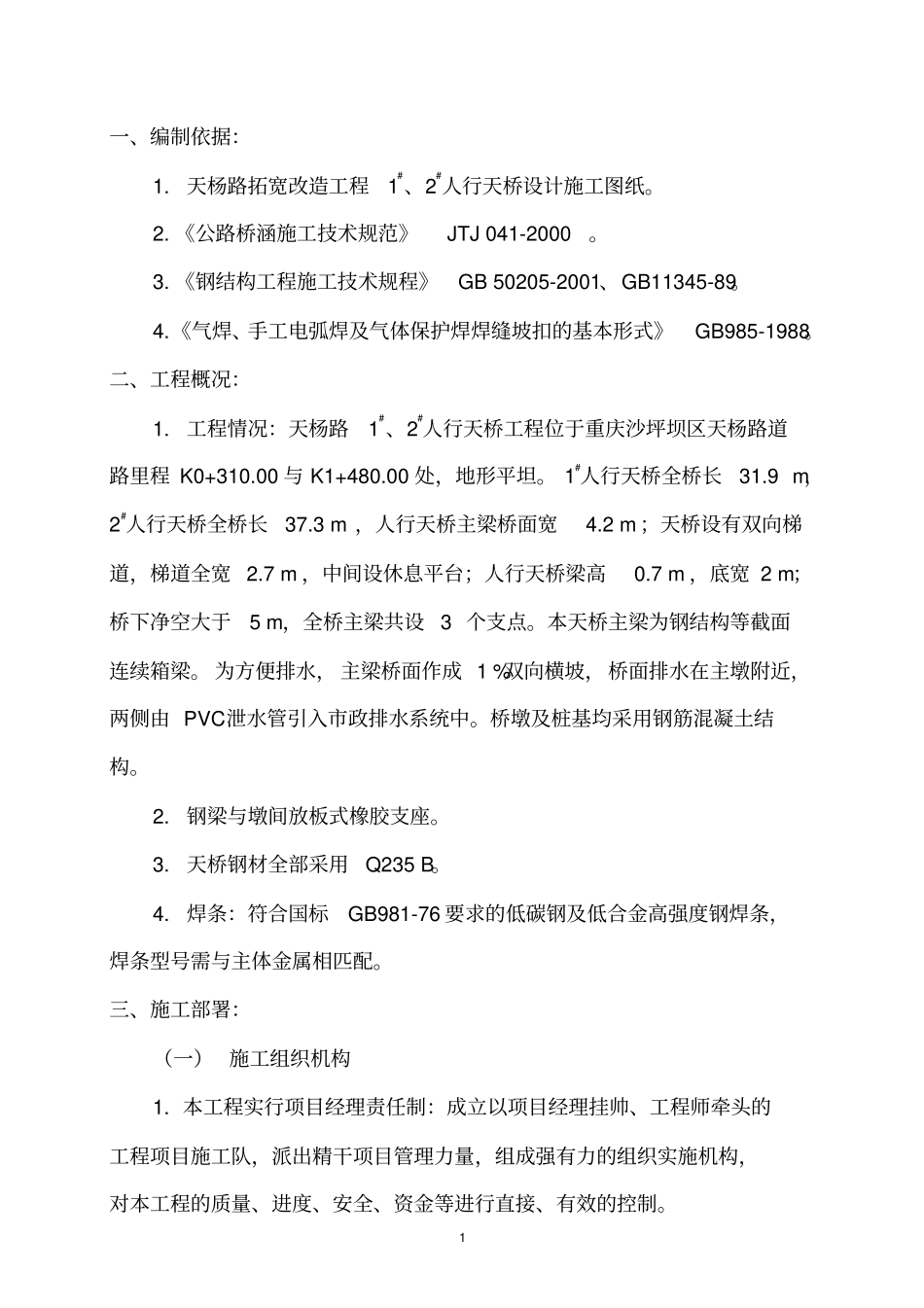

1 一、编制依据:1. 天杨路拓宽改造工程1#、2#人行天桥设计施工图纸。2. 《公路桥涵施工技术规范》 JTJ 041-2000。3. 《钢结构工程施工技术规程》GB 50205-2001、GB11345-89。4. 《气焊、手工电弧焊及气体保护焊焊缝坡扣的基本形式》GB985-1988。二、工程概况:1. 工程情况:天杨路1#、2#人行天桥工程位于重庆沙坪坝区天杨路道路里程 K0+310.00 与 K1+480.00 处,地形平坦。 1#人行天桥全桥长 31.9 m,2#人行天桥全桥长 37.3 m ,人行天桥主梁桥面宽4.2 m ;天桥设有双向梯道,梯道全宽 2.7 m ,中间设休息平台;人行天桥梁高0.7 m ,底宽 2 m;桥下净空大于5 m,全桥主梁共设 3 个支点。本天桥主梁为钢结构等截面连续箱梁。 为方便排水, 主梁桥面作成 1 %双向横坡,桥面排水在主墩附近,两侧由 PVC泄水管引入市政排水系统中。桥墩及桩基均采用钢筋混凝土结构。2. 钢梁与墩间放板式橡胶支座。3. 天桥钢材全部采用Q235 B。4. 焊条:符合国标GB981-76 要求的低碳钢及低合金高强度钢焊条,焊条型号需与主体金属相匹配。三、施工部署:(一) 施工组织机构1. 本工程实行项目经理责任制:成立以项目经理挂帅、工程师牵头的工程项目施工队,派出精干项目管理力量,组成强有力的组织实施机构,对本工程的质量、进度、安全、资金等进行直接、有效的控制。2 2. 施工组织机构框图(附图) 。(二) 目标管理本项目施工的指导思想是: “严守合同,注重信誉,重视质量,抓好安全,确保工期”。1. 质量:整个建设项目满足设计和技术规范要求,工程质量严格执行国家或行业的质量检验评定标准,并达到优良。2. 进度:精心组织,合理安排,严格按照天杨路人行天桥工程施工进度计划要求,争取提前完工。3. 安全:杜绝死亡事故、重伤事故,重大交通事故和火灾事故,工伤频率控制 1.5 ‰以下。4. 文明施工:贯彻执行国家及重庆市有关建设文明施工法规,保持施工现场规范,布局井然有序。确保施工运输车辆不污染道路和环境,车况良好,车容整洁,施工噪声符合国家规定的环境噪声施工现场排放标准,保证现有道路畅通,实现现场文明施工标准化。四、施工准备:(一) 组织准备1. 组织施工人员认真学习复审设计资料和施工技术规范,做好技术交底和安全教育工作。2. 复核水准点及座标控制点,无误后,建立施工现场测量控制网,施工范围内的所有桩点都要引出机械活动区域外,并加以保护,同时将复测成果资料报监...
