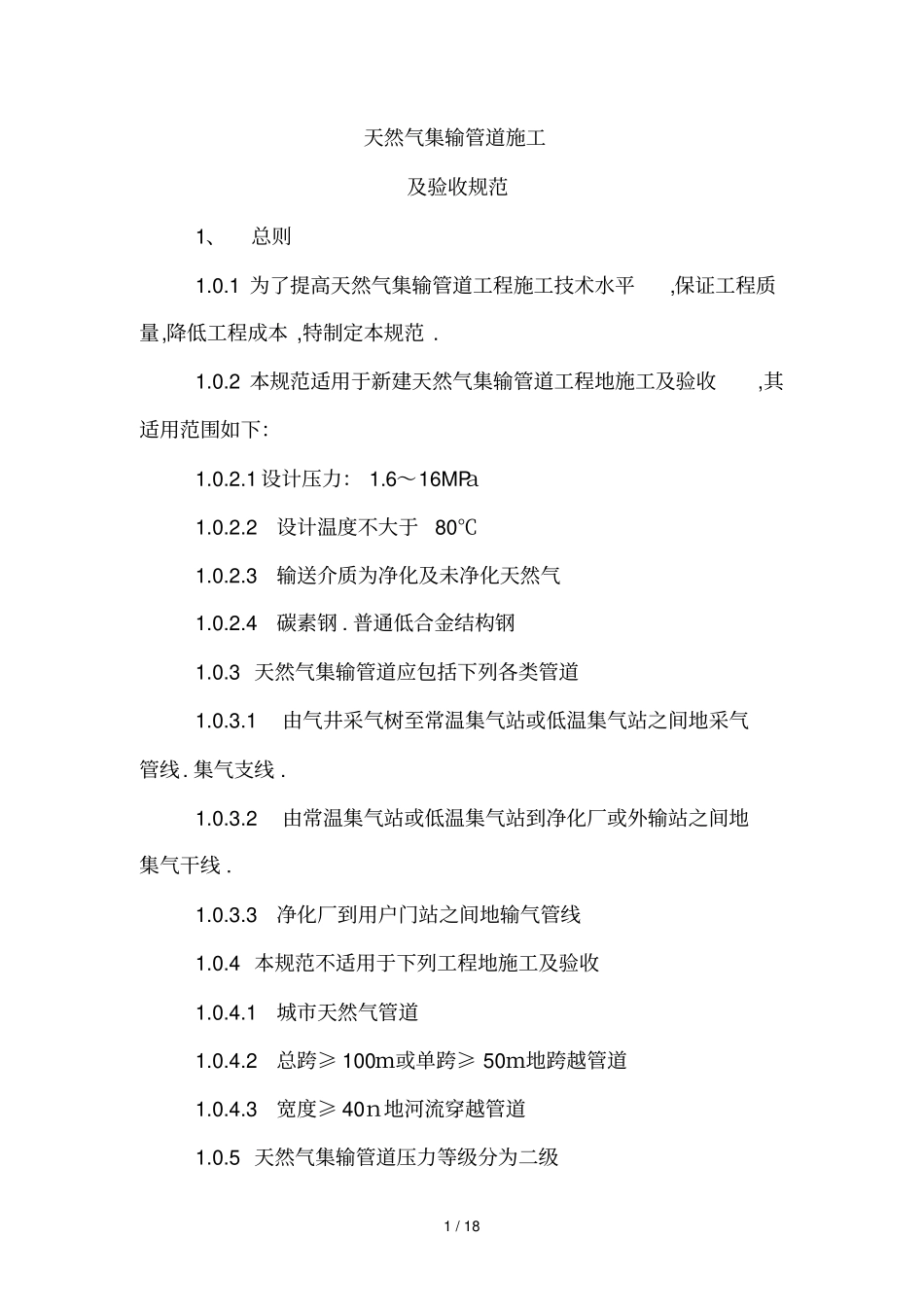

1 / 18 天然气集输管道施工及验收规范1、总则1.0.1 为了提高天然气集输管道工程施工技术水平,保证工程质量,降低工程成本 ,特制定本规范 . 1.0.2 本规范适用于新建天然气集输管道工程地施工及验收,其适用范围如下：1.0.2.1 设计压力： 1.6～16MPａ1.0.2.2设计温度不大于80℃1.0.2.3输送介质为净化及未净化天然气1.0.2.4碳素钢 . 普通低合金结构钢1.0.3 天然气集输管道应包括下列各类管道1.0.3.1由气井采气树至常温集气站或低温集气站之间地采气管线. 集气支线 . 1.0.3.2由常温集气站或低温集气站到净化厂或外输站之间地集气干线 . 1.0.3.3净化厂到用户门站之间地输气管线1.0.4 本规范不适用于下列工程地施工及验收1.0.4.1城市天然气管道1.0.4.2总跨≥ 100ｍ或单跨≥ 50ｍ地跨越管道1.0.4.3宽度≥ 40ｎ地河流穿越管道1.0.5 天然气集输管道压力等级分为二级2 / 18 1.0.5.1中压管道：设计压力为1.6 ≤PN≤10MPａ1.0.5.2高压管道：设计压力为10＜PN≤16MPａ1.0.6天然气集输管道工程所用地钢管. 阀门 . 管件. 坚固件 . 焊材等必须有质量证明书或合格证, 并符合设计要求 . 用于输送酸性天然气管道地钢管 . 阀门. 管件. 坚固件 . 焊材还应符合 SYJ12《天然气地面设施抗硫化物应力开裂金属材料要求》地规定. 1.0.7天然气集输管道工程形式前必须经过图纸会审. 设计及施工技术交底 . 1.0.8天然气集输管道施工及验收除应符合本规范外, 还应符合设计要求修改设计或材料改代应征得设计单位同意. 1.0.9天然气集输管道施工中地安全技术. 劳动保护应符合国家现行地有关标准或规范地规定. 2. 钢管2.0.1 钢管使用前应进行外观检查并符合以下规定：2.0.1.1钢管表面裂纹 . 折迭. 重皮等缺陷；2.0.1.2钢管表面不得有超过避厚负偏差地锈蚀或机械划伤. 2.0.2 钢管外径及避厚尺寸偏差应符合国家钢管制造标准2.0.3 高压钢管地检查及验收还应符合GBJ235《工业管道工程施工及验收规范》金属管道篇第2.2.4 至 2.2.16 条地规定 . 3. 阀门3.0.1阀门地外观检查 , 应无裂纹 . 砂眼等缺陷 , 阀杆. 阀兰密封面应光滑不得有划痕 , 阀杆丝扣应无毛刺或击痕. 3 / 18 3.0.2 阀门安装前应逐个进行强度和严密性实验. 3.0.3 阀门强度和严密性实验应符合以下规定：3.0.3.1施工前阀门应具有制造厂地强度及气体严密性实验地全格证 , 阀门强度实验及用清洁水进行,PN≤16MPａ地阀门 , 强度实验压力为公称压...
