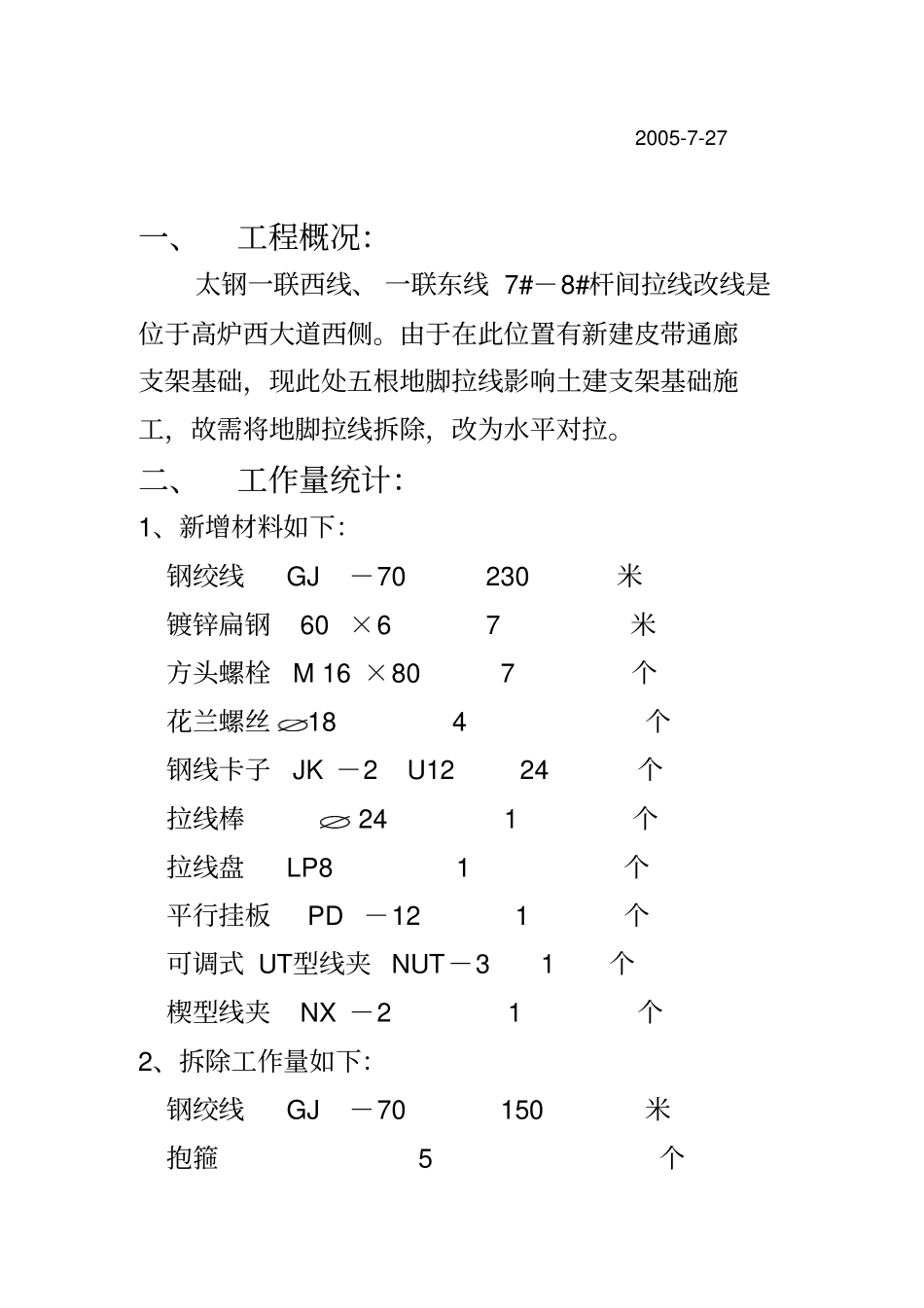

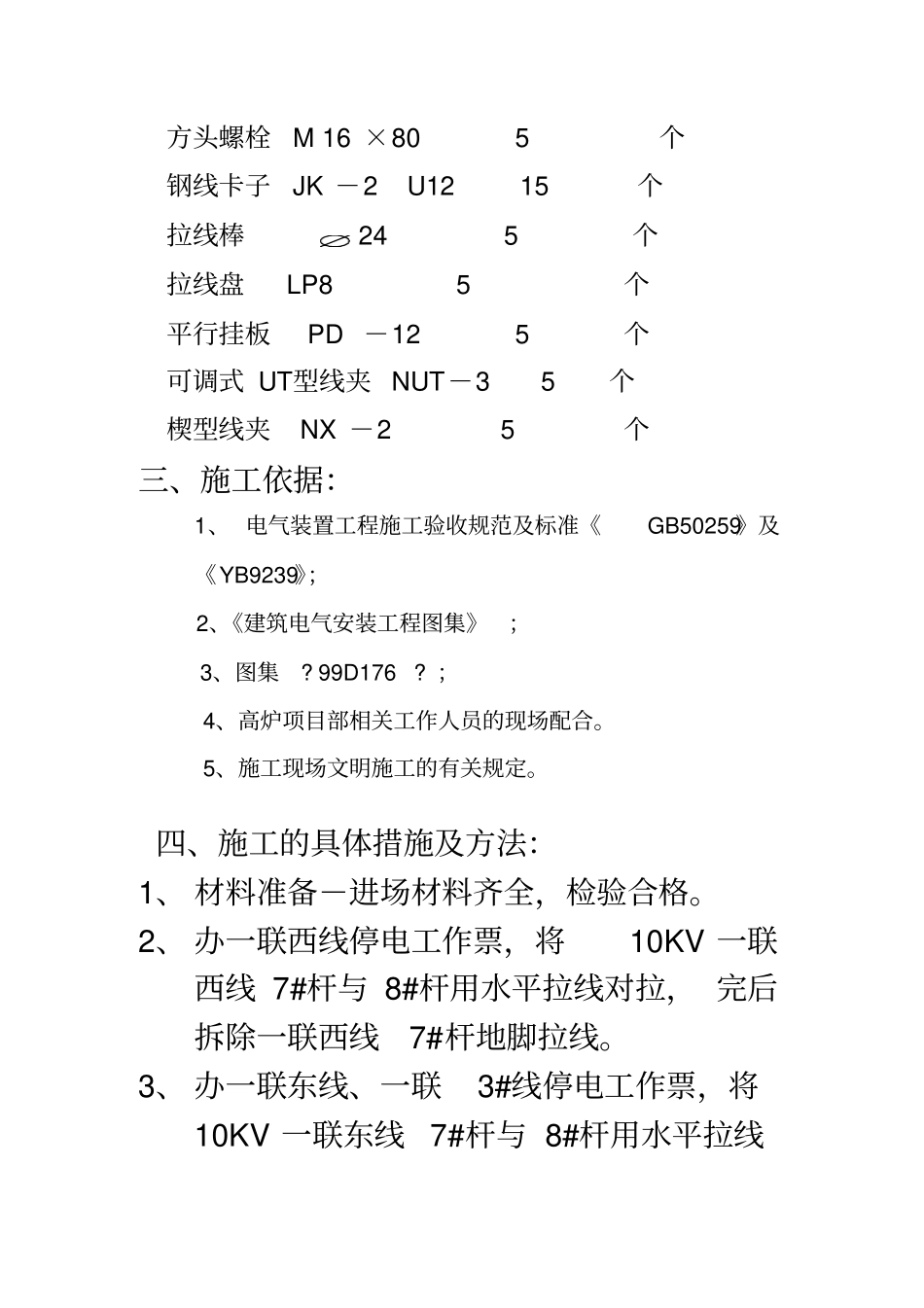

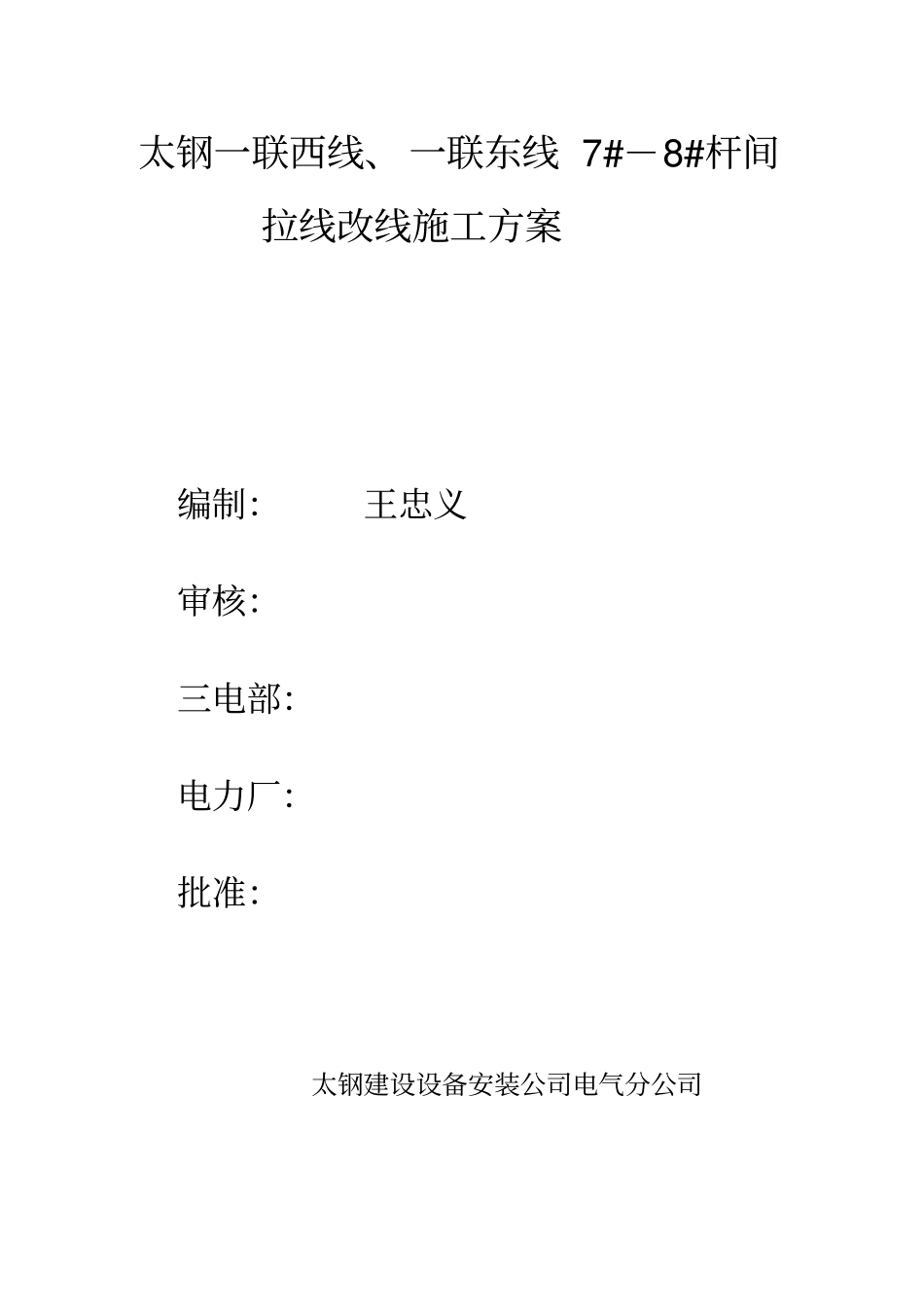

太钢一联西线、 一联东线 7#－8#杆间拉线改线施工方案编制：王忠义审核：三电部：电力厂：批准：太钢建设设备安装公司电气分公司2005-7-27 一、工程概况：太钢一联西线、 一联东线 7#－8#杆间拉线改线是位于高炉西大道西侧。由于在此位置有新建皮带通廊支架基础，现此处五根地脚拉线影响土建支架基础施工，故需将地脚拉线拆除，改为水平对拉。二、工作量统计：1、新增材料如下：钢绞线 GJ－70 230 米镀锌扁钢 60 ×6 7 米方头螺栓 M 16 ×80 7 个花兰螺丝 18 4 个钢线卡子 JK －2 U12 24个拉线棒24 1个拉线盘 LP8 1个平行挂板 PD －12 1个可调式 UT型线夹 NUT－3 1个楔型线夹 NX －2 1个2、拆除工作量如下：钢绞线 GJ－70 150 米抱箍 5 个方头螺栓 M 16 ×80 5 个钢线卡子 JK －2 U12 15个拉线棒24 5个拉线盘 LP8 5个平行挂板 PD －12 5个可调式 UT型线夹 NUT－3 5个楔型线夹 NX －2 5个三、施工依据：1、 电气装置工程施工验收规范及标准《GB50259》及《YB9239》；2、《建筑电气安装工程图集》；3、图集? 99D176 ? ；4、高炉项目部相关工作人员的现场配合。5、施工现场文明施工的有关规定。四、施工的具体措施及方法：1、 材料准备－进场材料齐全，检验合格。2、 办一联西线停电工作票，将10KV 一联西线 7#杆与 8#杆用水平拉线对拉， 完后拆除一联西线7#杆地脚拉线。3、 办一联东线、一联3#线停电工作票，将10KV 一联东线7#杆与 8#杆用水平拉线对拉，完后拆除一联西线7#杆地脚拉线。4、七、组织机构：八、质量保证体系：技术员 :王忠义质量员 :李原春安全员 :田瑞乾施工经理：李宝瑞经理：梁延平施工组长 :焦军忠组员九、安全保证体系：技术员：王忠义质量员：李原春施工经理：李宝瑞经理：梁延平施工组长 :焦军忠组员十、职业健康安全与环境措施: 建立健全文明施工的组织机构和责任制，文明施工的组织机构及有关责任部门、责任人与安全生产的基本相同，另增加保卫人员负责现场保卫和消防；项目经理要建立健全施工平面图管理和现场物料器具管理等场容管理制度，文明施工各项指标要落实到有关管理人员、技术员：王忠义安全员：田瑞乾施工经理：李宝瑞经理：梁延平施工组长 :焦军忠组员班组，并制定检查和奖罚办法，付诸实施。1）工程开工前，制定单项安全措施，在施工过程中严格执行。2）班前交底要认真，有针对性；周三总结一周的安全情况。3）严禁洒后上岗操...
