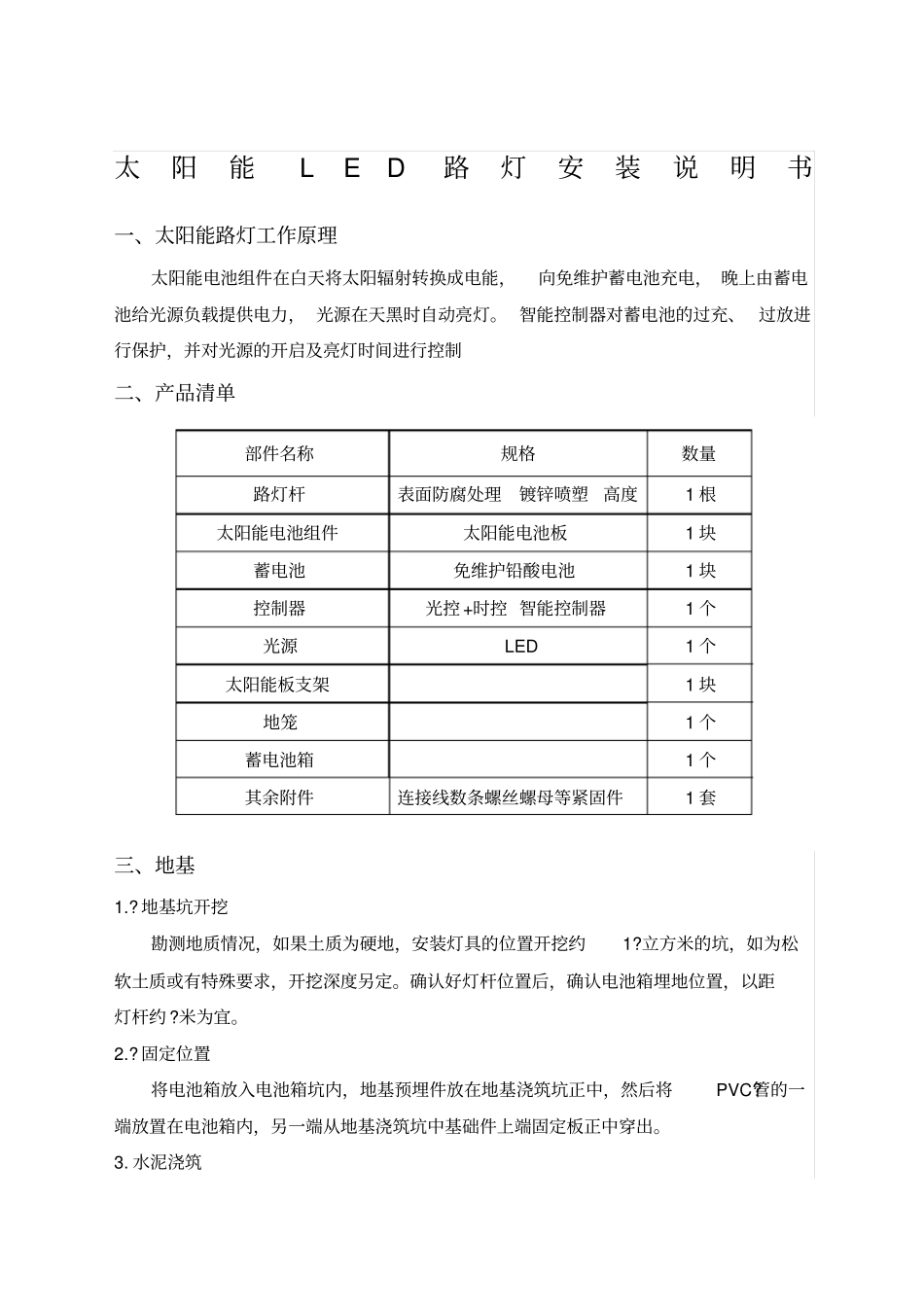

太阳能LED路灯安装说明书一、太阳能路灯工作原理太阳能电池组件在白天将太阳辐射转换成电能，向免维护蓄电池充电， 晚上由蓄电池给光源负载提供电力， 光源在天黑时自动亮灯。 智能控制器对蓄电池的过充、 过放进行保护，并对光源的开启及亮灯时间进行控制二、产品清单部件名称规格数量路灯杆表面防腐处理镀锌喷塑高度1 根太阳能电池组件太阳能电池板1 块蓄电池免维护铅酸电池1 块控制器光控 +时控 智能控制器1 个光源LED 1 个太阳能板支架1 块地笼1 个蓄电池箱1 个其余附件连接线数条螺丝螺母等紧固件1 套三、地基1.? 地基坑开挖勘测地质情况，如果土质为硬地，安装灯具的位置开挖约1?立方米的坑，如为松软土质或有特殊要求，开挖深度另定。确认好灯杆位置后，确认电池箱埋地位置，以距灯杆约 ?米为宜。2.? 固定位置将电池箱放入电池箱坑内，地基预埋件放在地基浇筑坑正中，然后将PVC?管的一端放置在电池箱内，另一端从地基浇筑坑中基础件上端固定板正中穿出。3. 水泥浇筑以 C20?混凝土浇筑密实、牢固。五、太阳能电池组件安装1、太阳能电池组件的输出正负极在连接到控制器前必须采取措施避免短接；2、太阳能电池组件与支架连接时要牢固可靠；3、组件的输出线应避免裸露，并用扎带扎牢；4、太阳能电池组件要朝向正南，以指南针指向为准。六、蓄电池安装1、蓄电池置于箱内时要轻拿轻放，防止砸坏控制箱；2、蓄电池之间的连接线必须用螺栓压在蓄电池的连接线柱上，并使用铜垫片以增强导电性；3、输出线在连接蓄电池后在任何情况下禁止短接，避免损坏蓄电池；4、蓄电池的输出线与电线杆内的控制器相连时必须通过PVC穿线管；5、上述完成后，检查控制器端的接线，防止短路。正常后关好控制箱的门。七、灯具安装1、各部位组件固定：太阳能板固定在太阳能板支架上，灯头固定在灯臂上，再将支架与灯臂固定在主杆上，并将连接线穿引到电池2、立杆：立杆之前要测试线路安装等正确，确定灯亮，一切正常后方可立杆，灯杆起吊时要注意安全防范，螺丝绝对要紧固好，朝阳角度不能有偏差。3、将蓄电池放进电池箱，按照技术要求，将连接线连接到控制器，先连接蓄电池，再连接负载，然后接太阳能板，接线时要严格按照标明接线连接，不能接反，正负两极不能碰撞，否则将会损坏控制器。4、调试一切正常后，方可封好控制箱。注意事项1、太阳能路灯的所有器件在安装过程中应勿划伤、磕碰；2、?蓄电池在运输、安装过程中切勿倒置及放置在潮湿处和暴...
