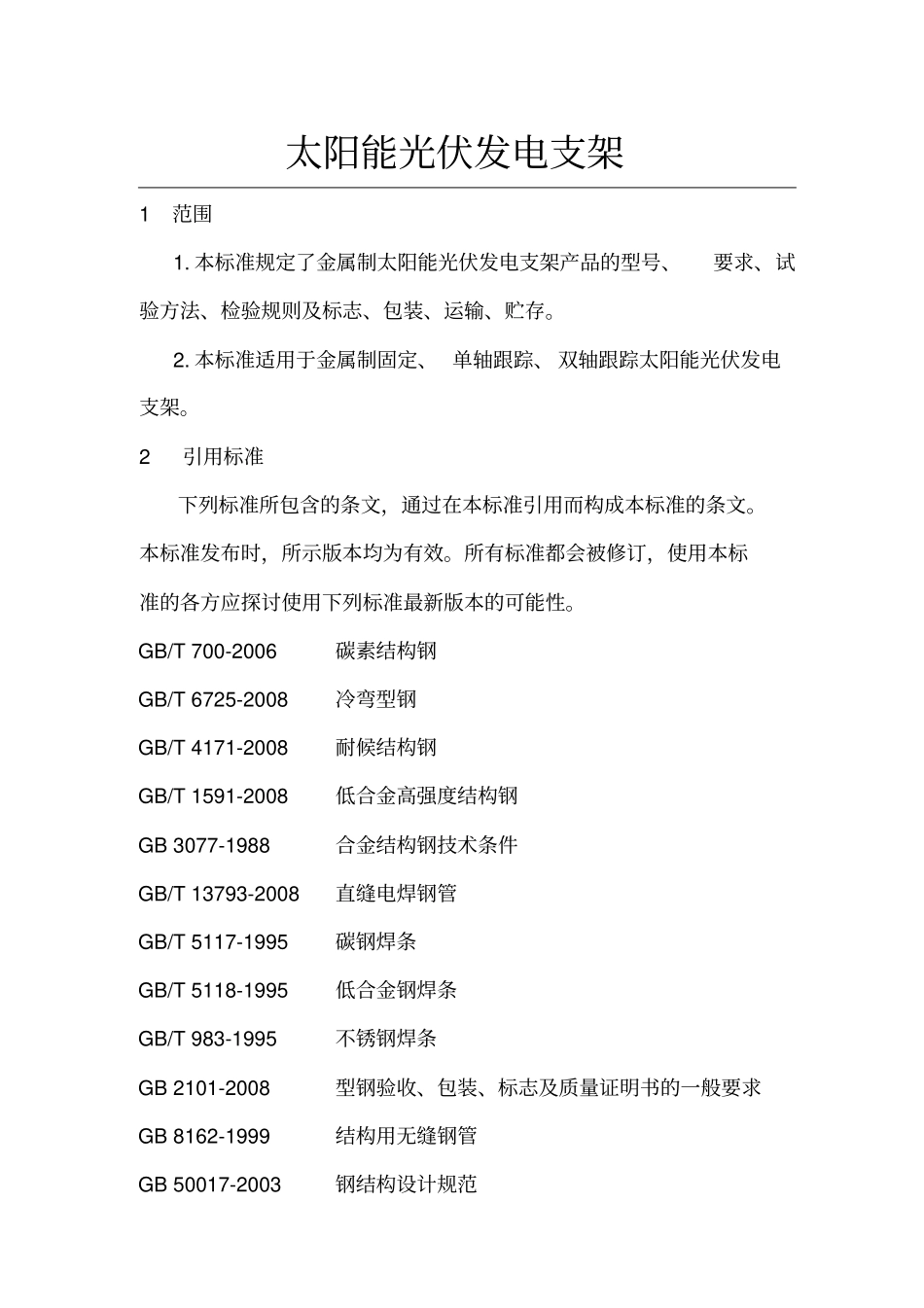

太阳能光伏发电支架1 范围1. 本标准规定了金属制太阳能光伏发电支架产品的型号、要求、试验方法、检验规则及标志、包装、运输、贮存。2. 本标准适用于金属制固定、 单轴跟踪、 双轴跟踪太阳能光伏发电支架。2 引用标准下列标准所包含的条文，通过在本标准引用而构成本标准的条文。本标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 700-2006 碳素结构钢GB/T 6725-2008 冷弯型钢GB/T 4171-2008 耐候结构钢GB/T 1591-2008 低合金高强度结构钢GB 3077-1988 合金结构钢技术条件GB/T 13793-2008 直缝电焊钢管GB/T 5117-1995 碳钢焊条GB/T 5118-1995 低合金钢焊条GB/T 983-1995 不锈钢焊条GB 2101-2008 型钢验收、包装、标志及质量证明书的一般要求GB 8162-1999 结构用无缝钢管GB 50017-2003 钢结构设计规范GB/T 715-1989 标准件用碳素钢热轧圆钢GB/T 3632-2008 钢结构用扭剪型高强度螺栓连接副GB/T 5780-2000 六角头螺栓尺寸— C级GB/T 5781-2000 六角头螺栓尺寸—全螺纹—C级GB/T 5782-2000 六角头螺栓尺寸— A级和 B级GB/T 5783-2000 六角头螺栓尺寸—全螺纹—A级和 B级GB/T 90.1-2002 紧固件 验收检查GB/T 90.2-2002 紧固件 标志与包装GB/T 3098.1-2000 紧固件机械性能螺栓、螺钉和螺柱GB/T 15957-1995 大气环境腐蚀性分类GB/T 19355-2003 钢铁结构耐腐蚀防护锌和铝覆盖层指南3 定义、型号3.1 定义下列定义适用于本标准3.1.1 支架用于支承光伏电池组件的系统。由金属材料制作的立柱、支撑、梁、轴、导轨以及附件等构成，为了跟踪太阳的轨迹还可能配有传动和控制部件。3.1.2 固定支架倾角和方位角不可调整的支架。3.1.3 单轴跟踪支架围绕一个轴旋转来跟踪太阳的支架。3.1.4 双轴跟踪支架围绕两个轴旋转来跟踪太阳的支架。3.1.5 立柱与地基连接用于支承梁、轴及导轨等的部件。3.1.6 支撑用于加强立柱、梁及导轨稳定性的部件。3.1.7 梁用于支承导轨的部件。3.1.8 轴用于支承导轨并调整导轨角度的部件（适用于跟踪支架）。3.1.9 导轨用于支承光伏发电组件的部件。连杆用于支架与支架及支架与动力系统之间的机械传动部件（适用于跟踪支架）。附件指用于直线段之间， 直线段与弯通之间的连接以构成连续性支架系统所必须的连接固定或补充直线段、弯通功能的零部件。分为：a． 直线连接板b． 铰链连接板c． 转弯连...
